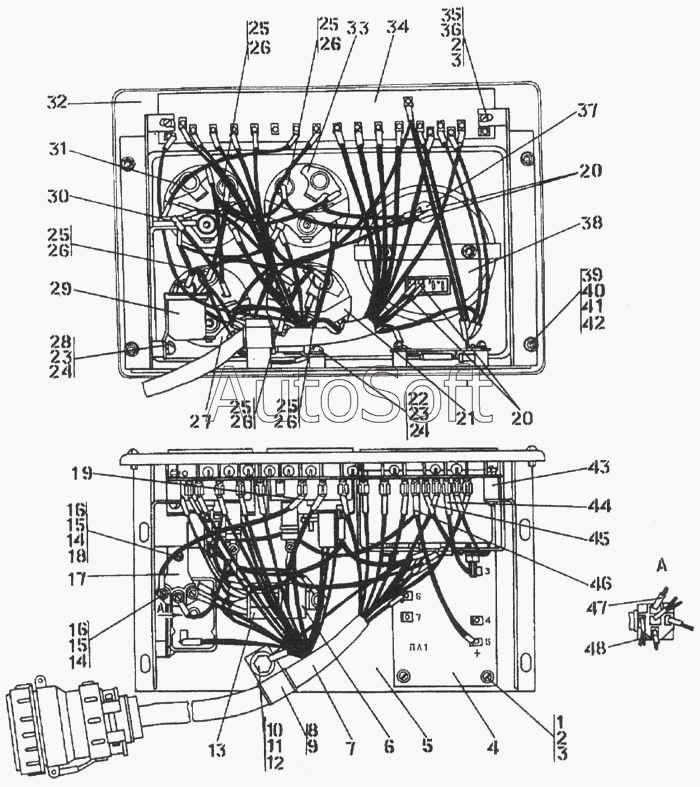

Каталог запасных частей к технике: Промтрактор Т-50.01 (1998). Щиток приборов
31
36
36
35
35
34
33
33
32
32
31
37
30
30
29
28
28
27
27
26
26
26
26
26
25
25
25
25
25
43
48
48
47
47
46
46
45
45
44
44
24
42
42
41
41
40
40
39
39
38
5
12
11
11
10
10
9
8
7
7
6
12
5
4
4
3
3
2
2
1
1
18
24
23
23
22
22
21
21
20
20
19
19
18
17
16
16
15
15
14
14
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-10-183СП | 3***П | Щиток приборов | |
| 1 | В***0 | Винт В.М4-6gх12.58С.016 ГОСТ 17473-80 | |
| 1 | В***0 | Винт В.М4-6gх12.58С.026 ГОСТ 17473-80 | |
| 2 | Ш***0 | Шайба 4.65Г.019 ГОСТ 6402-70 | |
| 2 | Ш***0 | Шайба 4.65Г.0221 ГОСТ 6402-70 | |
| 3 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 3 | 3***0 | Шайба 4.01.08кп.0221 ГСТ 11371-78 | |
| 4 | 3***П | Плата | |
| 4 | 3***П | Плата | |
| 5 | 3***П | Щиток | |
| 5 | 3***П | Щиток | |
| 6 | 9***7 | Реле ТУ 37.003.1418-94 | |
| 7 | 3***П | Жгут | |
| 7 | 3***П | Жгут | |
| 8 | 7***4 | Прокладка | |
| 9 | 7***9 | Хомутик | |
| 10 | Б***0 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 10 | Б***0 | Болт М8-6gх16.88.35.029 ГОСТ 7796-70 | |
| 11 | Ш***0 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 11 | Ш***0 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 12 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 12 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 13 | 6***5 | Колодка гнездовая ОСТ 37.003.032-88 | |
| 14 | Ш***0 | Шайба 3.65Г.019 ГОСТ 6402-70 | |
| 14 | Ш***0 | Шайба 3.65Г.0221 ГОСТ 6402-70 | |
| 15 | Г***7 | Гайка М3-7Н.6.016 ГОСТ 5927 | |
| 15 | Г***0 | Гайка М3-7Н.6.026 ГОСТ 5927-70 | |
| 16 | В***0 | Винт В.М3-6gх10.58С.016 ГОСТ 17473-80 | |
| 16 | В***0 | Винт В.М3-6gх10.58С.026 ГОСТ 17473-80 | |
| 17 | 1***0 | Усилитель | |
| 18 | 3***0 | Шайба 3.01.08кп.019 ГОСТ 11371-78 | |
| 18 | 3***0 | Шайба 3.01.08кп.0221 ГОСТ 6402-70 | |
| 19 | 4***П | Провод | |
| 19 | 4***П | Провод | |
| 20 | К***а | Колодка тахометра | |
| 21 | У***Т | Приемник указателя уровня топлива ТУ 37.003.614-79 | |
| 21 | У***Л | Приемник указателя уровня топлива ТУ 37.003.614-79 | |
| 22 | В***0 | Винт В.М6-6gх12.58С.019 ГОСТ 17473-80 | |
| 22 | В***0 | Винт В.М6-6gх12.58С.029 ГОСТ 17473-80 | |
| 23 | Ш***0 | Шайба 6Т.65Г.019 ГОСТ 6402-70 | |
| 23 | Ш***0 | Шайба 6Т.65Г.0221 ГОСТ 6402-70 | |
| 24 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 24 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 25 | А***2 | Лампа А24-2 ГОСТ 2023.1-88 | |
| 26 | Л***9 | Патрон со штекером ТУ 37.458.063-90 | |
| 27 | 1***2 | Указатель напряжения ТУ 37.003.888-78 | |
| 27 | 1***Т | Указатель напряжения ТУ 37.003.888-78 | |
| 28 | 3***0 | Винт ВМ6-6gх8.58.019 ГОСТ 17473-80 | |
| 28 | 3***0 | Винт ВМ6-6gх8.58.029 ГОСТ 17473-80 | |
| 29 | Т***0 | Реле-сигнализатор ТУ 37.003.0709 | |
| 30 | 3***П | Провод 110 | |
| 30 | 3***П | Провод 110 | |
| 31 | У***Л | Приемник указателя температуры ТУ 37.003.615-79 | |
| 31 | У***Т | Приемник указателя температуры | |
| 32 | 3***2 | Панель | |
| 32 | 3***0 | Панель | |
| 33 | У***Т | Приемник указателя давления ТУ 37.003.703-79 | |
| 33 | У***Л | Приемник указателя давления ТУ 37.003.703-79 | |
| 34 | 3***П | Плата | |
| 35 | В***0 | Винт В.М4-6gх25.58С.016 ГОСТ 17473-80 | |
| 35 | В***0 | Винт В.М4-6gх25.58С.026 ГОСТ 17473-80 | |
| 36 | Г***0 | Гайка М4-7Н.6.016 ГОСТ 5927-70 | |
| 36 | Г***0 | Гайка М4-7Н.6.026 ГОСТ 5927-70 | |
| 37 | Л***4 | Лампа накаливания 000544 3394 | |
| 38 | Т***9 | Тахометр 0011532119 | |
| 39 | В***0 | Винт В.М5-6gх12.58С.016 ГОСТ 17473-80 | |
| 39 | В***0 | Винт В.М5-6gх12.58С.026 ГОСТ 17473-80 | |
| 40 | Г***0 | Гайка М5-7Н.6.016 ГОСТ 5927-70 | |
| 40 | Г***0 | Гайка М5-7Н.6.026 ГОСТ 5927-70 | |
| 41 | Ш***0 | Шайба 5.65Г.019 ГОСТ 6402-70 | |
| 41 | Ш***0 | Шайба 5.65Г.0221 ГОСТ 6402-70 | |
| 42 | 3***0 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 42 | 3***0 | Шайба 5.01.10.0221 ГОСТ 11371-78 | |
| 43 | 3***1 | Проставка | |
| 44 | 3***П | Провод | |
| 44 | 3***П | Провод | |
| 45 | 3***П | Провод | |
| 45 | 3***П | Провод | |
| 46 | 3***П | Провод 112 | |
| 46 | 3***П | Провод 112 | |
| 47 | 4***П | Провод | |
| 47 | 4***П | Провод | |
| 48 | 3***П | Провод | |
| 48 | 3***П | Провод |
