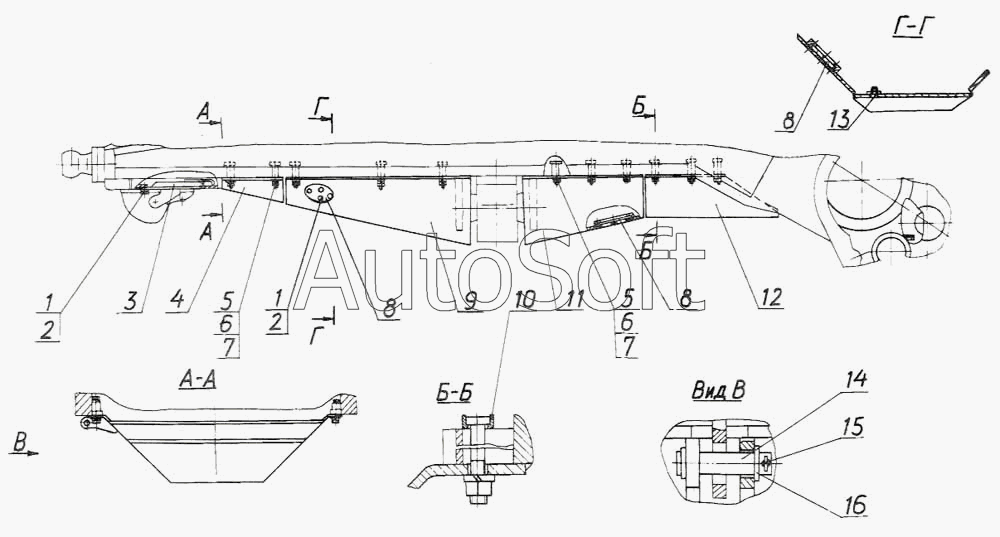

Каталог запасных частей к технике: Промтрактор Т-500 (1999). Установка кожухов
1
1
1
2
2
2
3
3
4
4
5
5
5
6
6
6
7
7
7
8
8
8
8
9
9
10
10
10
11
11
12
12
13
13
13
14
14
14
14
14
14
14
14
14
14
14
14
14
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 403-64-2-СП | 4***П | Установка кожухов | |
| 1 | 2***2 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 1 | 2***0 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 2 | Ш***0 | Шайба 12.0Т.65Г.019 ГОСТ 6402-70 | |
| 2 | Ш***0 | Шайба 12.0Т.65Г.0221 ГОСТ 6402-70 | |
| 3 | 4***П | Крышка | |
| 3 | 4***П | Крышка | |
| 4 | 4***П | Днище | |
| 4 | 4***П | Днище | |
| 5 | 2***4 | Болт М20х1,5-6gх150.109.40Х.019 ГОСТ 7798-70 | |
| 5 | 2***0 | Болт М20х1,5-6gх150.109.40Х.029 ГОСТ 7798-70 | |
| 6 | 3***0 | Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70 | |
| 6 | 3***0 | Гайка М20х1,5-6Н.12.40Х.029 ГОСТ 5915-70 | |
| 7 | Ш***0 | Шайба 20.0Т.65Г.019 ГОСТ 6402-70 | |
| 7 | Ш***0 | Шайба 20.0Т.65Г.0221 ГОСТ 6402-70 | |
| 8 | 4***6 | Крышка | |
| 8 | 4***0 | Крышка | |
| 9 | 4***П | Кожух | |
| 9 | 4***П | Кожух | |
| 10 | 4***1 | Скоба | |
| 10 | 4***0 | Скоба (476718) | |
| 10 | 4***0 | Скоба | |
| 11 | 4***П | Кожух | |
| 11 | 4***П | Кожух | |
| 12 | 4***П | Кожух | |
| 12 | 4***П | Кожух | |
| 13 | 7***0 | Пробка | |
| 13 | 7***0 | Пробка | |
| 13 | 7***0 | Пробка | |
| 14 | 4***0 | Ось 6-24h12х100.40Х2.49...55Ц15хр ГОСТ 9650-80 | |
| 14 | 4***0 | Ось 6-24h12х100.40Х2.49...55Ц15хр ГОСТ 9650-80 | |
| 14 | 4***0 | Ось 6-24h12х100.40Х2.49...55Ц15хр ГОСТ 9650-80 | |
| 14 | 4***0 | Ось 6-24h12х100.40Х2.49...55Ц15хр ГОСТ 9650-80 | |
| 14 | 4***0 | Ось 6-24h12х100.40Х2.49...55Ц15хр ГОСТ 9650-80 | |
| 14 | 4***0 | Ось 6-24h12х100.40Х2.49...55Ц15хр ГОСТ 9650-80 | |
| 14 | 4***0 | Ось 6-24h12х100.40Х2.49...55Ц15хр ГОСТ 9650-80 | |
| 14 | 4***0 | Ось 6-24h12х100.40Х2.49...55Ц15хр ГОСТ 9650-80 | |
| 14 | 4***0 | Ось 6-24h12х100.40Х2.49...55Ц15хр ГОСТ 9650-80 | |
| 14 | 4***0 | Ось 6-24h12х100.40Х2.49...55Ц15хр ГОСТ 9650-80 | |
| 14 | 4***0 | Ось 6-24h12х100.40Х2.49...55Ц15хр ГОСТ 9650-80 | |
| 14 | 4***0 | Ось 6-24h12х100.40Х2.49...55Ц15хр ГОСТ 9650-80 | |
| 14 | 4***0 | Ось 6-24h12х100.40Х2.49...55Ц15хр ГОСТ 9650-80 | |
| 14 | 4***0 | Ось 6-24h12х100.40Х2.49...55Ц15хр ГОСТ 9650-80 | |
| 15 | Ш***9 | Шплинт 5х50.019 ГОСТ 397-79 | |
| 16 | 3***0 | Шайба 24.01.10.019 ГОСТ 11371-78 | |
| 16 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 |
