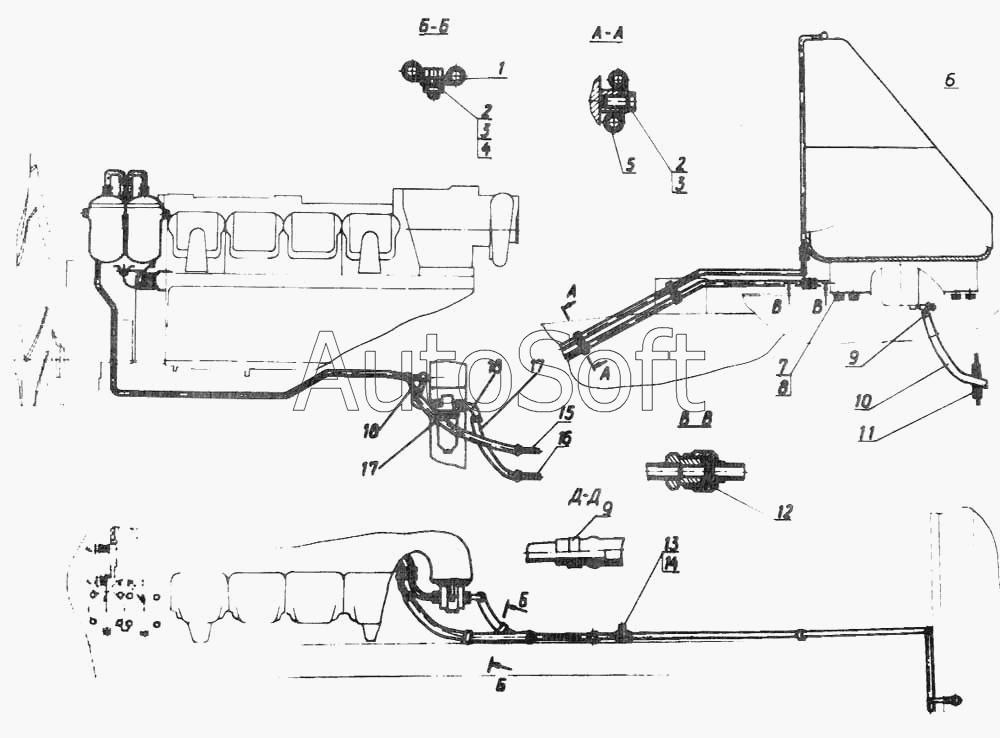

Каталог запасных частей к технике: Промтрактор Т-500 (1999). Установка топливного бака
1
2
2
2
3
3
3
4
4
5
6
6
6
7
7
8
8
9
10
10
11
12
13
13
14
15
15
16
16
17
17
17
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 404-25-10-10-СП | 4***П | Установка топливного бака | |
| 404-25-10-20-СП | 4***П | Установка топливного бака | |
| 404-25-10-СП | 4***П | Установка топливного бака | |
| 1 | 7***9 | Хомутик | |
| 2 | Б***0 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 2 | Б***0 | Болт М8-6gх16.88.35.029 ГОСТ 7796-70 | |
| 3 | Ш***0 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 3 | Ш***0 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 4 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 4 | Г***0 | Гайка М8-7Н.6.029 ГОСТ 5915-70 | |
| 5 | 4***9 | Хомутик | |
| 6 | 4***П | Бак топливный | |
| 6 | 4***П | Бак топливный | |
| 6 | 4***П | Бак топливный | |
| 7 | 2***4 | Болт | |
| 7 | 2***0 | Болт | |
| 8 | 3***0 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 8 | 3***0 | Шайба 20.04.20.0221 ГОСТ 6958-78 | |
| 9 | Х***У | Хомут стяжной червячный 1028-2-У-01 П04.435.001ТУ | |
| 10 | 4***5 | Рукав | |
| 10 | 4***0 | Рукав | |
| 11 | 7***1 | Кольцо | |
| 12 | К***0 | Кольцо 14х20 | |
| 13 | 7***7 | Пробка | |
| 13 | 7***0 | Пробка | |
| 14 | К***6 | Кольцо 12х16 | |
| 15 | 4***П | Трубопровод | |
| 15 | 4***П | Трубопровод | |
| 16 | 4***П | Трубка | |
| 16 | 4***П | Трубка | |
| 17 | 4***7 | Рукав | |
| 17 | 4***0 | Рукав | |
| 18 | 4***П | Трубка | |
| 18 | 4***П | Трубка |
