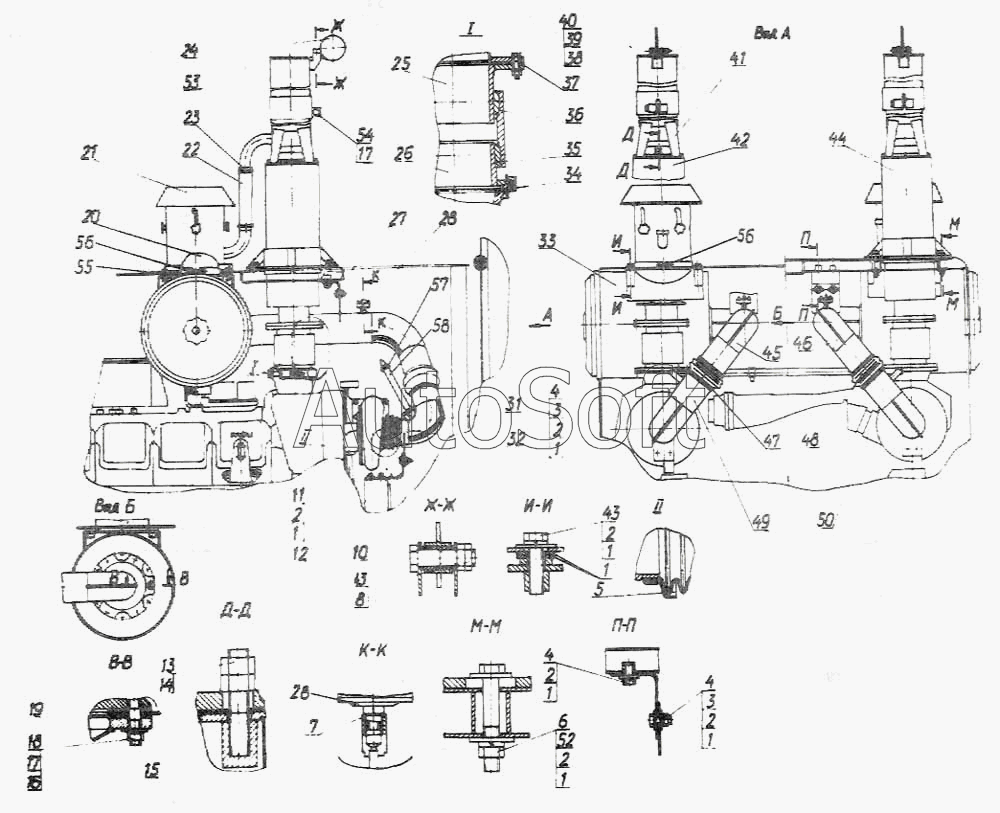

Каталог запасных частей к технике: Промтрактор Т-500 (1999). Установка систем воздухоочистки и выпуска
37
44
44
43
43
43
42
42
41
41
40
40
39
39
45
37
36
36
36
35
34
33
33
32
31
28
28
52
58
58
57
56
56
56
55
55
54
54
53
53
27
52
50
50
49
49
48
47
46
46
45
6
14
13
12
12
11
11
10
10
8
8
7
6
14
5
4
4
4
4
3
3
3
2
2
2
2
2
2
2
1
1
1
1
1
1
1
1
20
27
26
25
24
24
23
22
22
21
21
20
19
19
18
18
17
17
17
16
16
15
15
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 404-05-7-10-СП | 4***П | Установка систем воздухоочистки и выпуска | |
| 404-05-7-20-СП | 4***П | Установка систем воздухоочистки и выпуска | |
| 404-05-7-СП | 4***П | Установка систем воздухоочистки и выпуска | |
| 1 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 1 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 2 | Ш***0 | Шайба 12.0Т.65Г.019 ГОСТ 6402-70 | |
| 2 | Ш***0 | Шайба 12.0Т.65Г.0221 ГОСТ 6402-70 | |
| 3 | Г***0 | Гайка М12х1,25-6Н.6.019 ТОСТ 5915-70 | |
| 3 | Г***0 | Гайка М12х1,25-6Н.6.029 ГОСТ 5915-70 | |
| 4 | Б***0 | Болт М12х1,5-6gх40.40.88.35.019 ГОСТ 7796-70 | |
| 4 | Б***0 | Болт М12х1,5-6gх40.40.88.35.029 ГОСТ 7796-70 | |
| 5 | 5***4 | Скоба | |
| 6 | Б***0 | Болт М12-6gх80.88.35.019 ГОСТ 7795-70 | |
| 6 | Б***0 | Болт М12-6gх80.88.35.029 ГОСТ 7795-70 | |
| 7 | К***0 | Кольцо 14х20 | |
| 8 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 8 | 3***0 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 10 | 4***6 | Втулка | |
| 10 | 4***0 | Втулка | |
| 11 | Б***0 | Болт М12-6gх25.88.35.019 ГОСТ 7796-70 | |
| 11 | Б***0 | Болт М12-6gх25.88.35.029 ГОСТ 7796-70 | |
| 12 | 4***П | Кронштейн | |
| 12 | 4***П | Кронштейн | |
| 13 | Г***0 | Гайка 12х1,25-6Н.6.089 ГОСТ 5915-70 | |
| 14 | 2***0 | Шпилька М16х(2-3п)/(1,5-6g)х55.66.013 ГОСТ 22034-76 | |
| 14 | 2***0 | Шпилька М16х(2-3п)/(1,5-6g)х55.66.019 ГОСТ 22034-76 | |
| 14 | 2***3 | Шпилька М16х(2-3п)/(1,5-6g)х55.66.029 ГОСТ 22034-76 | |
| 15 | 4***1 | Прокладка | |
| 15 | 4***0 | Прокладка | |
| 16 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 16 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 17 | Ш***0 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 17 | Ш***0 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 18 | Г***0 | Гайка М8.7Н.6.019 ГОСТ 5915-70 | |
| 18 | Г***0 | Гайка М8.7Н.6.029 ГОСТ 5915-70 | |
| 19 | 4***3 | Прокладка | |
| 19 | 4***0 | Прокладка | |
| 20 | 4***П | Воздухоочиститель циклонный | |
| 20 | 4***П | Воздухоочиститель циклонный | |
| 21 | 4***П | Воздухозаборник | |
| 21 | 4***П | Воздухозаборник | |
| 22 | 4***7 | Рукав | |
| 22 | 4***0 | Рукав | |
| 23 | Х***У | Хомут 1055-2-У-01 П04.435.001 ТУ | |
| 24 | 4***П | Крышка | |
| 24 | 4***П | Крышка | |
| 25 | 4***П | Фланец | |
| 26 | 4***П | Фланец | |
| 27 | 4***6 | Кронштейн | |
| 27 | 4***0 | Кронштейн | |
| 28 | 1***0 | Датчик сигнализатора засоренности воздушного фильтра | |
| 31 | 5***2 | Патрубок гофрированный | |
| 32 | 9***0 | Хомут | |
| 33 | 4***П | Воздухоочиститель | |
| 33 | 4***П | Воздухоочиститель | |
| 34 | 2***0 | Хомут | |
| 35 | 4***3 | Кольцо | |
| 36 | 4***2 | Корпус | |
| 36 | Ш***0 | Шайба 10.0Т.65Г.019 ГОСТ 6402-70 | |
| 36 | Ш***0 | Шайба 10.0Т.65Г.0221 ГОСТ 6402-70 | |
| 37 | 4***2 | Прокладка | |
| 37 | 4***0 | Прокладка | |
| 39 | Г***0 | Гайка М10.7Н.6.019 ГОСТ 5915-70 | |
| 39 | Г***0 | Гайка М10.7Н.6.029 ТОСТ 5915-70 | |
| 40 | 2***0 | Болт М10-6gх40 | |
| 40 | 2***0 | Болт М10-6gх40 | |
| 41 | 4***П | Труба выпускная | |
| 41 | 4***П | Труба выпускная | |
| 42 | 4***П | Глушитель | |
| 42 | 4***П | Глушитель | |
| 43 | Б***0 | Болт М12х1,5-6gх55.88.35.019 ГОСТ 7795-70 | |
| 43 | Б***0 | Болт М12х1,5-6gх55.88.35.029 ГОСТ 7795-70 | |
| 44 | 4***П | Глушитель | |
| 44 | 4***П | Глушитель | |
| 45 | 4***П | Труба | |
| 45 | 4***П | Труба | |
| 46 | 4***П | Труба | |
| 46 | 4***П | Труба | |
| 47 | Х***У | Хомут 1115-2-У-01 П04.435.001 ТУ | |
| 48 | 4***3 | Патрубок | |
| 49 | 4***П | Труба | |
| 49 | 4***П | Труба | |
| 50 | 4***П | Труба | |
| 50 | 4***П | Труба | |
| 51 | 9***0 | Хомут | |
| 52 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 52 | Г***0 | Гайка М12-6Н.6.029 ГОСТ 5915-70 | |
| 53 | 4***П | Труба | |
| 53 | 4***П | Труба | |
| 54 | Б***0 | Болт М8-6gх40.58.019 ГОСТ 7795-70 | |
| 54 | Б***0 | Болт М8-6gх40.58.029 ГОСТ 7795-70 | |
| 55 | 4***П | Фланец | |
| 55 | 4***П | Фланец | |
| 56 | 2***0 | Болт М8-6gх55.40.58.019 ГОСТ 7795-70 | |
| 56 | 2***0 | Болт М8-6gх55.40.58.029 ГОСТ 7795-70 | |
| 57 | Х***У | Хомут 1045-2-У-01 П04.435.001 ТУ | |
| 58 | 4***1 | Рукав | |
| 58 | 4***0 | Рукав |
