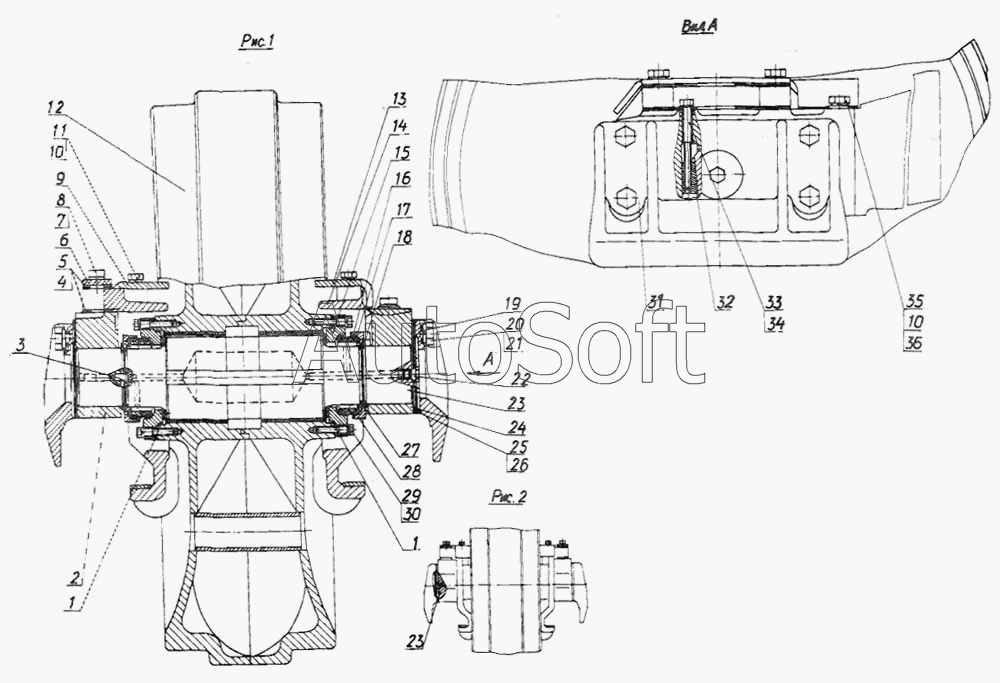

Каталог запасных частей к технике: Промтрактор Т-500 (1999). Колесо натяжное
25
17
18
19
19
19
20
20
21
21
22
22
23
23
23
24
24
16
26
27
28
29
29
31
32
33
33
34
34
35
35
36
36
8
1
1
2
2
3
3
4
5
6
6
7
7
8
9
9
10
10
10
11
11
12
12
12
13
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 403-21-129-01-20-СП | 4***П | Колесо натяжное | |
| 403-21-129-01-СП | 4***П | Колесо натяжное | |
| 403-21-129-20-СП | 4***П | Колесо натяжное | |
| 403-21-129-СП | 4***П | Колесо натяжное | |
| 1 | 1***3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 2 | 4***0 | Ползун | |
| 2 | 4***0 | Ползун | |
| 3 | 3***5 | Штифт | |
| 3 | 3***0 | Штифт | |
| 4 | 4***1 | Прокладка | |
| 5 | 4***1 | Прокладка | |
| 6 | 4***9 | Планка | |
| 6 | 4***0 | Планка | |
| 7 | Ш***0 | Шайба 20.0Т.65Г.019 ГОСТ 6402-70 | |
| 7 | Ш***0 | Шайба 20.0Т.65Г.0221 ГОСТ 6402-70 | |
| 8 | 2***6 | Болт | |
| 8 | 2***0 | Болт | |
| 9 | 4***0 | Щиток | |
| 9 | 4***0 | Щиток | |
| 10 | Ш***0 | Шайба 16.0Т.65Г.019 ГОСТ 6402-70 | |
| 10 | Ш***0 | Шайба 16.0Т.65Г.0221 ГОСТ 6402-70 | |
| 11 | Б***0 | Болт М16х1,5-6gх45.45.88.35.019 ГОСТ 7796-70 | |
| 11 | Б***0 | Болт М16х1,5-6gх45.45.88.35.029 ГОСТ 7796-70 | |
| 12 | 4***П | Колесо натяжное | |
| 12 | 4***П | Колесо натяжное | |
| 12 | 4***П | Колесо натяжное | |
| 13 | 4***1 | Щиток | |
| 13 | 4***0 | Щиток | |
| 14 | 4***П | Захват | |
| 14 | 4***П | Захват | |
| 15 | 4***П | Фланец | |
| 16 | 4***3 | Кольцо упорное | |
| 17 | 4***2 | Кольцо уплотнительное | |
| 18 | 5***0 | Кольцо | |
| 19 | 4***8 | Крышка | |
| 19 | 4***0 | Крышка | |
| 19 | 4***0 | Крышка | |
| 20 | 2***0 | Болт М24х2-6gх170.109.40Х029 ГОСТ 7796-70 | |
| 20 | 2***2 | Болт М24х2-6gх170.109.40Х019 ГОСТ 7796-70 | |
| 21 | Ш***0 | Шайба 24.Т.65Г.019 ГОСТ 6402-70 | |
| 21 | Ш***0 | Шайба 24.Т.65Г.0221 ГОСТ 6402-70 | |
| 22 | 3***9 | Пробка | |
| 22 | 3***0 | Пробка | |
| 23 | 4***П | Ось | |
| 23 | 4***П | Ось | |
| 24 | 4***1 | Ползун | |
| 24 | 4***0 | Ползун | |
| 25 | 4***2 | Прокладка | |
| 26 | 4***1 | Прокладка | |
| 27 | 0***3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 28 | 4***6 | Крышка | |
| 29 | 3***5 | Болт | |
| 29 | 3***0 | Болт | |
| 31 | 4***4 | Планка | |
| 32 | 4***8 | Клин | |
| 33 | 2***0 | Болт М12х1,25-6gх140.90.109.40Х019 ГОСТ 7796-70 | |
| 33 | 2***0 | Болт М12х1,25-6gх140.90.109.40Х029 ГОСТ 7796-70 | |
| 34 | Ш***0 | Шайба 12.0Т.65Г.019 ГОСТ 6402-70 | |
| 34 | Ш***0 | Шайба 12.0Т.65Г.0221 ГОСТ 6402-70 | |
| 35 | 2***0 | Болт | |
| 35 | 2***0 | Болт | |
| 36 | 3***0 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 36 | 3***0 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 |
