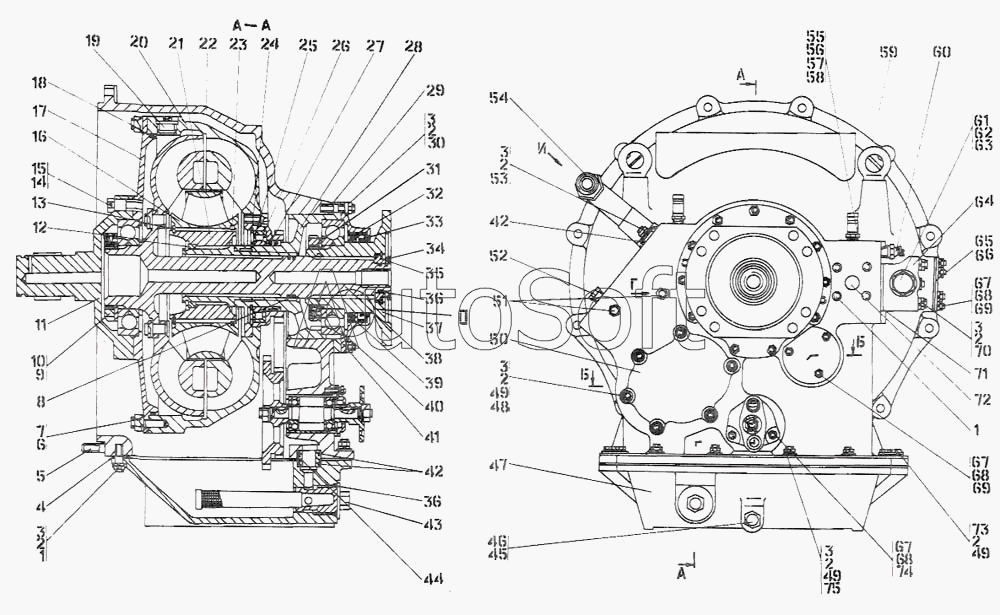

Каталог запасных частей к технике: Промтрактор Т-500 (1999). Гидротрансформатор
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
4
5
5
5
6
6
7
8
9
9
10
10
10
11
11
11
11
12
13
15
15
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
29
29
30
30
30
31
32
33
33
34
35
36
36
37
38
39
39
40
41
42
42
43
44
45
45
45
46
47
47
48
48
48
49
49
49
49
50
51
52
53
53
53
54
54
55
55
55
56
57
57
57
58
58
58
59
59
59
59
60
60
60
61
62
63
64
64
64
65
66
66
67
67
67
67
68
68
68
68
69
69
69
69
70
70
70
71
71
72
73
73
74
74
74
75
75
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 46-14-6-01-10СП | 4***П | Гидротрансформатор | |
| 46-14-6-01-20СП | 4***П | Гидротрансформатор | |
| 46-14-6-01СП | 4***П | Гидротрансформатор | |
| 1 | 2***0 | Шпилька М12(1,75-3n)/(1,25-6g)х32.66.013 ГОСТ 22038-76 | |
| 1 | 2***0 | Шпилька М12х(1,75-3п/1,25-6g)х32.66.019 ГОСТ 22038-76 | |
| 1 | 2***0 | Шпилька М12х(1,75-3п/1,25-6g)х32.66.029 ГОСТ 22038-76 | |
| 2 | Ш***0 | Шайба 12.01.65Г.019 ГОСТ 6402-70 | |
| 2 | Ш***0 | Шайба 12.01.65Г.0221 ГОСТ 6402-70 | |
| 3 | Г***0 | Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70 | |
| 3 | Г***0 | Гайка М12х1,25-6Н.6.029 ГОСТ 5915-70 | |
| 4 | 7***4 | Прокладка | |
| 4 | 7***0 | Прокладка | |
| 5 | 2***5 | Шпилька М16х(2-3п/1,5-6g)х50.66.013 ГОСТ 22038-76 | |
| 5 | 2***0 | Шпилька М16х(2-3п/1,5-6g)х50.66.019 ГОСТ 22038-76 | |
| 5 | 2***0 | Шпилька М16х(2-3п/1,5-6g)х50.66.029 ГОСТ 22038-76 | |
| 6 | 3***0 | Гайка М16х1,5-6Н.12.40Х019 ГОСТ 15521-70 | |
| 6 | 3***0 | Гайка М16х1,5-6Н.12.40Х029 ГОСТ 15521-70 | |
| 7 | 7***8 | Пластина стопорная | |
| 8 | 4***5 | Кольцо уплотнительное | |
| 9 | 3***0 | Винт | |
| 9 | 3***0 | Винт | |
| 10 | 7***7 | Гайка | |
| 10 | 7***0 | Гайка | |
| 10 | 7***0 | Гайка | |
| 11 | 2***7 | Муфта | |
| 11 | 2***7 | Муфта | |
| 11 | 4***П | Муфта | |
| 11 | 4***П | Муфта | |
| 12 | 5***5 | Кольцо С90 ГОСТ 13940-86 | |
| 13 | 5***5 | Кольцо С155 ГОСТ 13940-86 | |
| 15 | 2***5 | Болт 3М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 15 | 2***0 | Болт 3М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 15 | П***4 | Проволока 1,6-0-С ГОСТ 3282-74 | |
| 16 | 2***6 | Колесо реактора | |
| 17 | 4***П | Фланец | |
| 18 | 4***3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 19 | 2***8 | Пробка | |
| 20 | 4***П | Колесо насосное | |
| 20 | 4***П | Колесо насосное | |
| 20 | 4***П | Колесо насосное | |
| 21 | 2***П | Муфта | |
| 22 | 4***8 | Корпус | |
| 23 | 2***4 | Кольцо | |
| 24 | 7***8 | Кольцо С160 ГОСТ 13941-86 | |
| 25 | 7***6 | Кольцо С105 ГОСТ 13940-86 | |
| 26 | 6***1 | Подшипник ГОСТ 8328-75 | |
| 27 | 4***6 | Кольцо уплотнительное | |
| 28 | 4***П | Ось реактора | |
| 29 | 7***5 | Прокладка | |
| 29 | 7***0 | Прокладка | |
| 30 | 2***0 | Шпилька М12х(1,75-3п/1,25-6g)х38.66.013 ГОСТ 22038-76 | |
| 30 | 2***0 | Шпилька М12х(1,75-3п/1,25-6g)х38.66.019 ГОСТ 22038-76 | |
| 30 | 2***0 | Шпилька М12х(1,75-3п/1,25-6g)х38.66.029 ГОСТ 22038-76 | |
| 31 | 4***5 | Шайба | |
| 32 | 4***8 | Кольцо | |
| 33 | М***8 | Манжета 1,2-125х155-3-1 ГОСТ 8752-79/ ОСТ 38.05146-78 | |
| 33 | М***А | Манжета 125х155.12А | |
| 34 | 2***9 | Кольцо | |
| 35 | 2***0 | Кольцо | |
| 36 | К***3 | Кольцо 045-050-30-2-3 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 37 | 4***П | Фланец | |
| 38 | 4***П | Колесо турбинное | |
| 39 | М***8 | Манжета 1,2-125х153-3 ГОСТ 8752-79/ ОСТ 38.05146-78 | |
| 39 | М***А | Манжета 125х155.12А | |
| 40 | 1***5 | Подшипник | |
| 41 | 4***1 | Втулка | |
| 42 | К***3 | Кольцо 032-038-36-2-3 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 43 | 2***П | Заборник | |
| 44 | 4***6 | Втулка | |
| 45 | 3***5 | Пробка | |
| 45 | 3***0 | Пробка | |
| 45 | 3***0 | Пробка | |
| 46 | К***3 | Кольцо 016-020-25-2-3 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 47 | 4***5 | Поддон | |
| 47 | 4***0 | Поддон | |
| 48 | 2***5 | Шпилька М12х(1,75-3п)/(1,25-6g)х120.66.013 ГОСТ 22038-76 | |
| 48 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х120.66.019 ГОСТ 22038-76 | |
| 48 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х120.66.029 ГОСТ 22038-76 | |
| 49 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 49 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 50 | 4***7 | Крышка | |
| 51 | 4***П | Штуцер | |
| 52 | 3***8 | Пробка КГ1/2"45.089 ТУ 23.1.506-91 | |
| 53 | 2***0 | Шпилька М12х(1,75-3п/1,25-6g)х25.66.013 ГОСТ 22038-76 | |
| 53 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х25.66.019 ГОСТ 22038-76 | |
| 53 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х25.66.029 ГОСТ 22038-76 | |
| 54 | 4***П | Патрубок | |
| 54 | 4***П | Патрубок | |
| 55 | 2***1 | Втулка | |
| 55 | 2***0 | Втулка | |
| 55 | 2***0 | Втулка | |
| 56 | 7***0 | Прокладка | |
| 57 | 7***3 | Штуцер | |
| 57 | 7***0 | Штуцер | |
| 57 | 7***0 | Штуцер | |
| 58 | 7***8 | Штуцер | |
| 58 | 7***0 | Штуцер | |
| 58 | 7***0 | Штуцер | |
| 59 | 2***0 | Рым-болт М16.019 ГОСТ 4751-73 | |
| 59 | 2***0 | Рым-болт М16.019 ГОСТ 4751-73 | |
| 59 | 2***0 | Рым-болт М16.029 ГОСТ 4751-73 | |
| 60 | Д***7 | Датчик ТМ100-ВТ ТУ 37.003.800-77 | |
| 60 | Д***7 | Датчик ТМ100-ВЭ ТУ 37.003.800-77 | |
| 60 | Т***В | Датчик ТУ 37.003.800-77 | |
| 61 | П***4 | Пломба 10/6,5 ОСТ 32.68-84 | |
| 62 | К***0 | Кольцо 46-1570 | |
| 63 | К***7 | Кольцо Ц90-1212027 | |
| 64 | К***5 | Клапан 46-15-139Т ТУ 23.1.248-85 | |
| 64 | К***5 | Клапан 46-15-139У ТУ 23.1.248-85 | |
| 64 | К***5 | Клапан 46-15-139ХЛ ТУ 23.1.248-85 | |
| 65 | 2***9 | Крышка | |
| 66 | 7***6 | Прокладка | |
| 66 | 7***0 | Прокладка | |
| 67 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 67 | Г***0 | Гайка М8-7Н.6.029 ГОСТ 5915-70 | |
| 68 | Ш***0 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 68 | Ш***0 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 69 | 2***5 | Шпилька М8(3n/6g)х16.66.013 ГОСТ 22034-76 | |
| 69 | 2***0 | Шпилька М8(3п/6g)х16.66.019 ГОСТ 22034-76 | |
| 69 | 2***0 | Шпилька М8(3п/6g)х16.66.029 ГОСТ 22034-76 | |
| 70 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х80.66.013 ГОСТ 22038-76 | |
| 70 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х80.66.019 ГОСТ 22038-76 | |
| 70 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х80.66.029 ГОСТ 22038-76 | |
| 71 | 7***4 | Прокладка | |
| 71 | 7***0 | Прокладка | |
| 72 | 4***7 | Пробка | |
| 73 | Б***0 | Болт М12-6gх40.40.88.35.019 ГОСТ 7796-70 | |
| 73 | Б***0 | Болт М12-6gх40.40.88.35.029 ГОСТ 7796-70 | |
| 74 | 2***5 | Шпилька М8(3п/6g)х25.88.35.013 ГОСТ 22034-76 | |
| 74 | 2***0 | Шпилька М8(3п/6g)х25.88.35.019 ГОСТ 22034-76 | |
| 74 | 2***0 | Шпилька М8(3п/6g)х25.88.35.029 ГОСТ 22034-76 | |
| 75 | 2***5 | Шпилька М12х(1,75-3п)/(1,25-6g)х38.66.013 ГОСТ 22034-76 | |
| 75 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х38.66.019 ГОСТ 22034-76 | |
| 75 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х38.66.029 ГОСТ 22034-76 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
