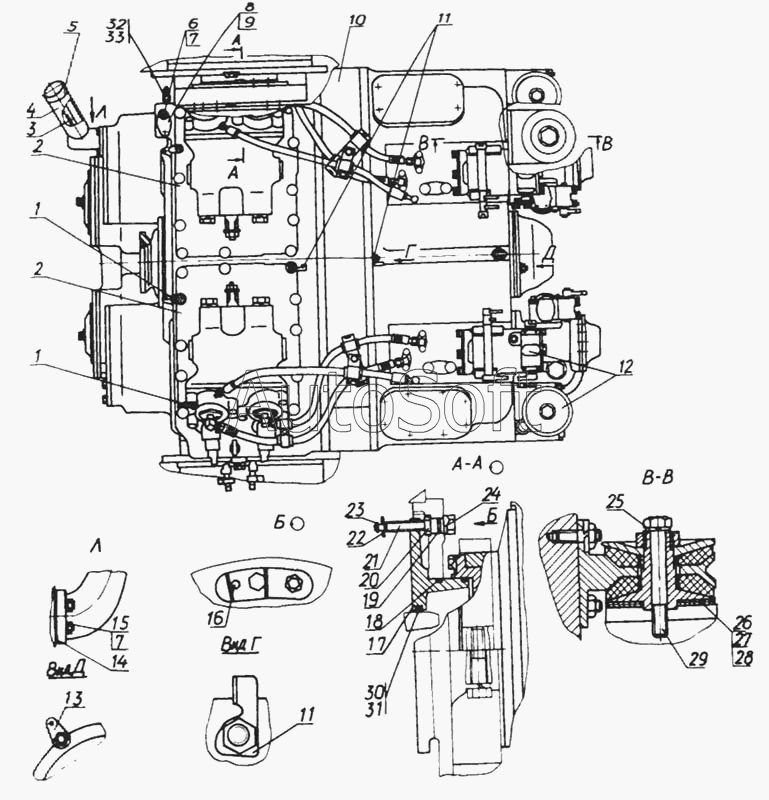

Каталог запасных частей к технике: Промтрактор Т-500 (1999). Коробка передач с тормозами и системой гидроуправления
24
15
15
16
16
17
17
18
19
20
21
21
22
23
24
14
25
25
26
27
28
29
29
30
31
32
32
33
33
7
1
1
1
2
2
2
2
4
4
5
5
6
6
7
7
8
9
10
10
10
10
11
11
11
12
12
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 401-12-128 | 4***8 | Линейка | |
| 401-12-4-01-20-СП | 4***П | Коробка передач с тормозами и системой гидроуправления | |
| 401-12-4-01-СП | 4***П | Коробка передач с тормозами и системой гидроуправления | |
| 1 | 4***8 | Планка | |
| 1 | 4***0 | Планка | |
| 2 | 4***П | Тормоза | |
| 2 | 4***П | Тормоза | |
| 2 | 4***П | Тормоза | |
| 4 | 4***П | Горловина | |
| 4 | 4***П | Горловина | |
| 5 | 4***П | Сапун | |
| 5 | 4***П | Сапун | |
| 6 | 3***1 | Гайка М12х1,25-6Н6.019 ГОСТ 15521-70 | |
| 6 | 3***0 | Гайка М12х1,25-6Н.6.029 ГОСТ 15521-70 | |
| 7 | Ш***0 | Шайба 12.0Т.65Г.019 ГОСТ 6402-70 | |
| 7 | Ш***0 | Шайба 12.0Т.65Г.0221 ГОСТ 6402-70 | |
| 8 | 4***4 | Крышка | |
| 9 | 7***7 | Прокладка | |
| 10 | 4***П | Коробка передач | |
| 10 | 4***П | Коробка передач | |
| 10 | 4***П | Коробка передач | |
| 11 | 4***1 | Угольник | |
| 11 | 4***0 | Угольник | |
| 12 | 4***П | Система гидроуправления трансмиссией | |
| 12 | 4***П | Система гидроуправления трансмиссией | |
| 12 | 4***П | Система гидроуправления трансмиссией | |
| 13 | 2***0 | Планка | |
| 13 | 2***0 | Планка | |
| 14 | 4***9 | Прокладка | |
| 14 | 4***0 | Прокладка | |
| 15 | Г***0 | Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70 | |
| 15 | Г***0 | Гайка М12х1,25-6Н.6.029 ГОСТ 5915-70 | |
| 16 | 2***5 | Болт | |
| 16 | 2***0 | Болт | |
| 17 | 4***4 | Стакан | |
| 17 | 4***0 | Стакан | |
| 18 | 2***3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 19 | 0***3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 20 | 3***5 | Гайка | |
| 21 | 4***6 | Винт | |
| 21 | 4***0 | Винт | |
| 22 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 23 | Ш***9 | Шплинт 3,2х25.019 ГОСТ 397-79 | |
| 24 | 4***8 | Пластина | |
| 24 | 4***0 | Пластина | |
| 25 | Ш***0 | Шайба 24Т.65Г.019 ГОСТ 6402-70 | |
| 25 | Ш***0 | Шайба 24Т.65Г.0221 ГОСТ 6402-70 | |
| 26 | 2***4 | Прокладка | |
| 27 | 2***5 | Прокладка | |
| 28 | 2***6 | Прокладка | |
| 29 | 2***0 | Болт М24х2-6gх160.88.40Х019 ГОСТ 7795-70 | |
| 29 | 2***0 | Болт М24х2-6gх160.88.40Х029 ГОСТ 7795-70 | |
| 30 | 4***3 | Кольцо упругое | |
| 31 | 4***7 | Кольцо | |
| 32 | 4***3 | Штуцер | |
| 32 | 4***0 | Штуцер | |
| 33 | М***В | Датчик аварийного давления масла ТУ 37.003.138-76 | |
| 33 | М***Т | Датчик аварийного давления масла ТУ 37.003.138-76 |
