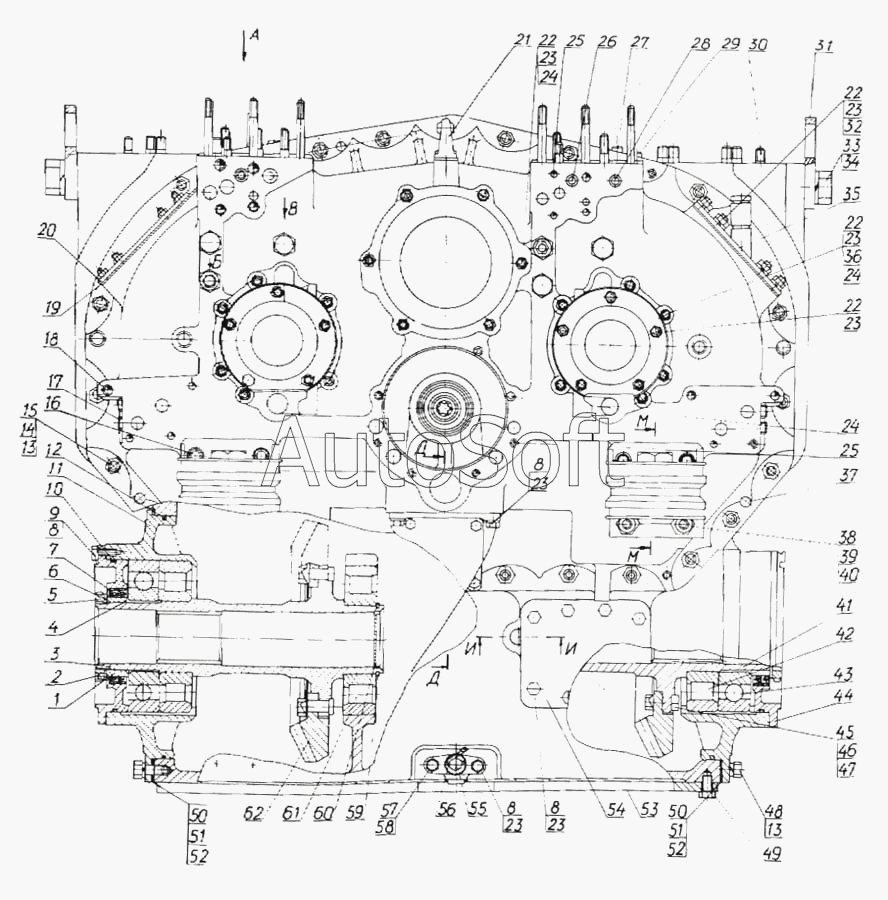

Каталог запасных частей к технике: Промтрактор Т-500 (1999). Коробка передач
1
2
2
3
4
5
6
7
7
8
8
8
8
8
9
10
11
11
12
13
13
13
14
14
15
15
15
16
17
17
18
18
18
19
19
20
20
21
21
22
22
22
22
22
23
23
23
23
23
23
23
23
24
24
24
24
24
25
25
25
25
26
27
27
27
28
28
29
31
31
32
32
32
33
33
34
34
35
35
36
36
37
38
38
39
39
40
40
40
41
42
43
44
44
45
46
47
48
48
49
49
50
50
51
51
52
52
53
53
54
55
56
56
57
57
58
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Втулка | |
| 2 | 3***0 | Винт ВМ-6gх16.33Н.019 ГОСТ 1478-84 | |
| 2 | 3***0 | Вант ВМ8-6gх16.33Н.029 ГОСТ 1478-84 | |
| 3 | 4***П | Ступица | |
| 4 | К***3 | Кольцо 108-115-46-2-3 ГОСТ 9833-73/ГОСТ 18829-73 | |
| 5 | 4***8 | Гайка | |
| 6 | 4***9 | Пластина | |
| 7 | 1***3 | Манжета ГОСТ 8752-79 | |
| 7 | М***А | Манжета 125х155-12А | |
| 8 | Б***0 | Болт М12х1,25-6gх30.88.35.019 ГОСТ 7796-70 | |
| 8 | Б***0 | Болт М12х1,25-6gх30.88.35.029 ГОСТ 7796-70 | |
| 9 | 4***7 | Пластина | |
| 10 | К***3 | Кольцо 230-240-58-2-3 ГОСТ 9833-73/ГОСТ 18829-73 | |
| 11 | 4***1 | Стакан | |
| 11 | 4***0 | Стакан | |
| 12 | 3***3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 13 | Ш***0 | Шайба 16.0Т.65Г.019 ГОСТ 6402-70 | |
| 13 | Ш***0 | Шайба 16.0Т.66Г.0221 ГОСТ 6402-70 | |
| 14 | Г***0 | Гайка М16х1,5-6Н.6.019 ГОСТ 5915-70 | |
| 14 | Г***0 | Гайка М16х1,5-6Н.6.029 ГОСТ 5915-70 | |
| 15 | 2***5 | Шпилька | |
| 15 | 2***0 | Шпилька | |
| 15 | 2***0 | Шпилька | |
| 16 | 3***0 | Штифт | |
| 17 | 7***4 | Пробка 4-КГ 3/4" 20.019 | |
| 17 | 7***0 | Пробка 4-КГ 3/4" 20.029 | |
| 18 | 2***5 | Шпилька М12х(1,75-3п)/(1,25-6g)х38.66.013 ГОСТ 22034-76 | |
| 18 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х38.66.019 ГОСТ 22034-76 | |
| 18 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х38.66.029 ГОСТ 22034-76 | |
| 19 | 7***0 | Прокладка | |
| 19 | 7***0 | Прокладка | |
| 20 | 4***9 | Крышка | |
| 20 | 4***0 | Крышка | |
| 21 | 7***4 | Рым-болт М20.05 ГОСТ 4751-73 | |
| 21 | 7***0 | Рым-болт М20.05 ГОСТ 4751-73 | |
| 22 | Г***0 | Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70 | |
| 22 | Г***0 | Гайка М12х1,25-6Н.6.029 ГОСТ 5915-70 | |
| 23 | Ш***0 | Шайба 12.0Т.65Г.019 ГОСТ 6402-70 | |
| 23 | Ш***0 | Шайба 12.0Т.65Г.0221 ГОСТ 6402-70 | |
| 24 | 2***5 | Шпилька М12х(1,75-3п)/(1,25-6g)х45.66.013 ГОСТ 22034-76 | |
| 24 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х45.66.019 ГОСТ 22034-76 | |
| 24 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х45.66.029 ГОСТ 22034-76 | |
| 25 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х80.66.013 ГОСТ 22038-76 | |
| 25 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х80.66.019 ГОСТ 22038-76 | |
| 25 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х80.66.029 ГОСТ 22038-76 | |
| 26 | 3***0 | Штифт | |
| 27 | 2***5 | Шпилька М16х1,5(3п/6g)х40.66.013 ГОСТ 22034-76 | |
| 27 | 2***0 | Шпилька М16х1,5(3п/6g)х40.66.019 ГОСТ 22034-76 | |
| 27 | 2***0 | Шпилька М16х1,5(3п/6g)х40.66.029 ГОСТ 22034-76 | |
| 28 | 3***0 | Пробка 4-КГ 1/2" 45.019 | |
| 28 | 3***0 | Пробка 4-КГ 1/2" 45.029 | |
| 29 | 3***3 | Штифт | |
| 31 | 4***7 | Серьга | |
| 31 | 4***0 | Серьга | |
| 32 | 2***5 | Шпилька М12х1,75-3п/1,25-6gх25.66.013 ГОСТ 22034-76 | |
| 32 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х25.66.019 ГОСТ 22032-76 | |
| 32 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х25.66.029 ГОСТ 22032-76 | |
| 33 | 2***0 | Болт М30х2-6gх70.109.40Х019 ГОСТ 7796-70 | |
| 33 | 2***0 | Болт М30х2-6gх70.109.40Х029 ГОСТ 7796-70 | |
| 34 | Ш***0 | Шайба 30.65Г.019 ГОСТ 6402-70 | |
| 34 | Ш***0 | Шайба 30.65Г.0221 ГОСТ 6402-70 | |
| 35 | 4***П | Крышка | |
| 35 | 4***П | Крышка | |
| 36 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 36 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 37 | 7***8 | Штифт | |
| 38 | 3***0 | Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70 | |
| 38 | 3***0 | Гайка М20х1,5-6Н.12.40Х.029 ГОСТ 5915-70 | |
| 39 | Ш***0 | Шайба 20.0Т.65Г.019 ГОСТ 6402-70 | |
| 39 | Ш***0 | Шайба 20.0Т.65Г.0221 ГОСТ 6402-70 | |
| 40 | 2***0 | Шпилька М20х(1,75-3п)/(1,25-6g)х40.66.013 ГОСТ 22034-76 | |
| 40 | 2***0 | Шпилька М20х(1,75-3п)/(1,25-6g)х40.66.019 ГОСТ 22034-76 | |
| 40 | 2***0 | Шпилька М20х(1,75-3п)/(1,25-6g)х40.66.029 ГОСТ 22034-76 | |
| 41 | 4***П | Ступица | |
| 42 | 2***1 | Подшипник ГОСТ 8338-75 | |
| 43 | 3***5 | Подшипник | |
| 44 | 4***0 | Крышка | |
| 44 | 4***0 | Крышка | |
| 45 | 7***6 | Пластина стопорная | |
| 46 | 7***8 | Болт | |
| 47 | 7***4 | Гайка | |
| 48 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 48 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 49 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 49 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 50 | 4***4 | Прокладка | |
| 51 | 4***1 | Прокладка | |
| 52 | 4***2 | Прокладка | |
| 53 | 4***9 | Лист | |
| 53 | 4***0 | Лист | |
| 54 | 4***0 | Крышка | |
| 55 | 2***П | Клапан | |
| 56 | П***4 | Проволока 1,6-0-С ГОСТ 3282-74 | |
| 57 | 4***П | Фланец | |
| 57 | 4***П | Фланец | |
| 58 | 7***2 | Прокладка | |
| 58 | 7***0 | Прокладка | |
| 59 | 7***2 | Кольцо С80 ГОСТ 13940-86 | |
| 60 | 4***7 | Заглушка | |
| 61 | 4***5 | Подшипник | |
| 62 | 4***9 | Шестерня |
