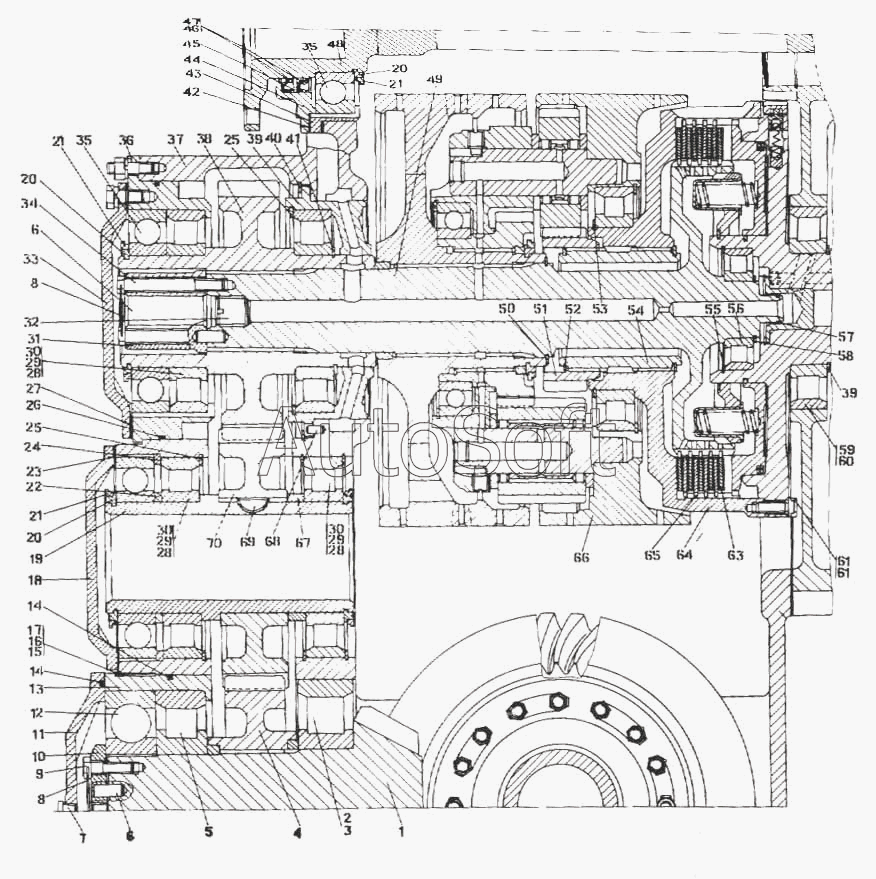

Каталог запасных частей к технике: Промтрактор Т-500 (1999). Коробка передач
40
50
49
48
47
46
45
43
43
41
40
51
40
39
39
39
38
37
37
36
36
35
35
34
61
61
70
69
68
67
66
66
65
64
63
34
60
59
58
57
56
55
54
53
52
11
16
16
15
15
15
14
14
13
13
12
11
17
10
9
8
8
7
6
6
5
4
3
2
26
33
33
32
32
31
30
30
30
29
29
29
28
28
28
27
27
1
25
25
24
23
23
22
22
22
21
21
21
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Шестерня | |
| 2 | П***5 | Подшипник 402324М ГОСТ 8328-75 | |
| 3 | 7***4 | Подшипник | |
| 4 | 4***П | Шестерня | |
| 5 | 2***1 | Подшипник ГОСТ 8338-75 | |
| 6 | 3***5 | Штифт | |
| 7 | 3***8 | Пробка КГ1/2"45.089 ТУ 23.1.506-91 | |
| 8 | П***4 | Проволока 1,6-0-С ГОСТ 3282-74 | |
| 9 | 2***2 | Болт | |
| 10 | 4***6 | Фланец | |
| 11 | 4***3 | Крышка | |
| 11 | 4***0 | Крышка | |
| 12 | 3***5 | Подшипник | |
| 13 | 4***2 | Стакан | |
| 13 | 4***0 | Стакан | |
| 14 | К***3 | Кольцо 260-270-58-2-3 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 15 | 4***0 | Крышка | |
| 15 | 4***0 | Крышка | |
| 15 | 4***2 | Прокладка | |
| 16 | 4***9 | Ось | |
| 16 | 4***1 | Прокладка | |
| 17 | 4***3 | Прокладка | |
| 20 | 2***1 | Кольцо | |
| 21 | 2***2 | Кольцо | |
| 22 | 4***2 | Кольцо | |
| 22 | 4***7 | Крышка | |
| 22 | 4***0 | Крышка | |
| 23 | 4***3 | Прокладка | |
| 23 | 4***0 | Прокладка | |
| 24 | 4***1 | Кольцо | |
| 25 | 5***0 | Кольцо С200 ГОСТ 13941-86 | |
| 26 | К***3 | Кольцо 245-255-58-2-3 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 27 | 4***4 | Прокладка | |
| 27 | 4***0 | Прокладка | |
| 28 | П***2 | Подшипник 2222 | |
| 29 | П***5 | Подшипник 2222М ГОСТ 8328-75 | |
| 30 | П***5 | Подшипник 2222К ГОСТ 8328-75 | |
| 31 | 4***7 | Проставка | |
| 32 | 3***0 | Пробка | |
| 32 | 3***0 | Пробка | |
| 33 | 4***7 | Крышка | |
| 33 | 4***0 | Крышка | |
| 34 | 2***9 | Болт 3М12х1,25-6gх100.109.40Х.019 ГОСТ 7796-70 | |
| 34 | 2***0 | Болт 3М12х1,25-6gх100.109.40Х029 ГОСТ 7796-70 | |
| 35 | 2***5 | Подшипник | |
| 36 | 4***6 | Стакан | |
| 36 | 4***0 | Стакан | |
| 37 | 4***0 | Корпус | |
| 37 | 4***0 | Корпус | |
| 38 | 4***П | Шестерня | |
| 39 | 4***4 | Стакан | |
| 39 | 4***0 | Стакан | |
| 40 | 5***0 | Кольцо С250 ГОСТ 13941-86 | |
| 40 | 7***6 | Прокладка | |
| 40 | 7***0 | Прокладка | |
| 41 | 5***5 | Кольцо С110 ГОСТ 13940-86 | |
| 43 | 2***5 | Корпус подшипника | |
| 43 | 2***0 | Корпус подшипника | |
| 45 | 4***8 | Кольцо | |
| 46 | М***а | Манжета | |
| 47 | М***А | Манжета 125х155-12А | |
| 48 | 4***П | Вал | |
| 49 | 4***П | Вал | |
| 50 | 5***5 | Кольцо С90 ГОСТ 13940-86 | |
| 51 | 4***6 | Шестерня | |
| 52 | 7***1 | Кольцо | |
| 53 | 7***5 | Кольцо С160 ГОСТ 13940-86 | |
| 54 | 4***9 | Муфта | |
| 55 | 7***2 | Кольцо С120 ГОСТ 13941-86 | |
| 56 | 2***М | Подшипник ГОСТ 8328-75 | |
| 57 | 4***4 | Кольцо уплотнительное | |
| 58 | 5***0 | Кольцо С55 ГОСТ 13940-86 | |
| 59 | 7***3 | Подшипник | |
| 60 | 4***М | Подшипник ГОСТ 8328-75 | |
| 61 | 7***6 | Болт | |
| 62 | 7***2 | Пластина стопорная | |
| 63 | 2***П | Диск | |
| 64 | 4***П | Барабан | |
| 65 | 2***6 | Диск | |
| 66 | 4***П | Механизм реверса | |
| 66 | 4***П | Механизм реверса | |
| 67 | 4***3 | Кольцо | |
| 68 | 3***0 | Штифт | |
| 69 | 3***0 | Шпонка 10х13 ГОСТ 24071-80 | |
| 70 | 4***8 | Шестерня |
