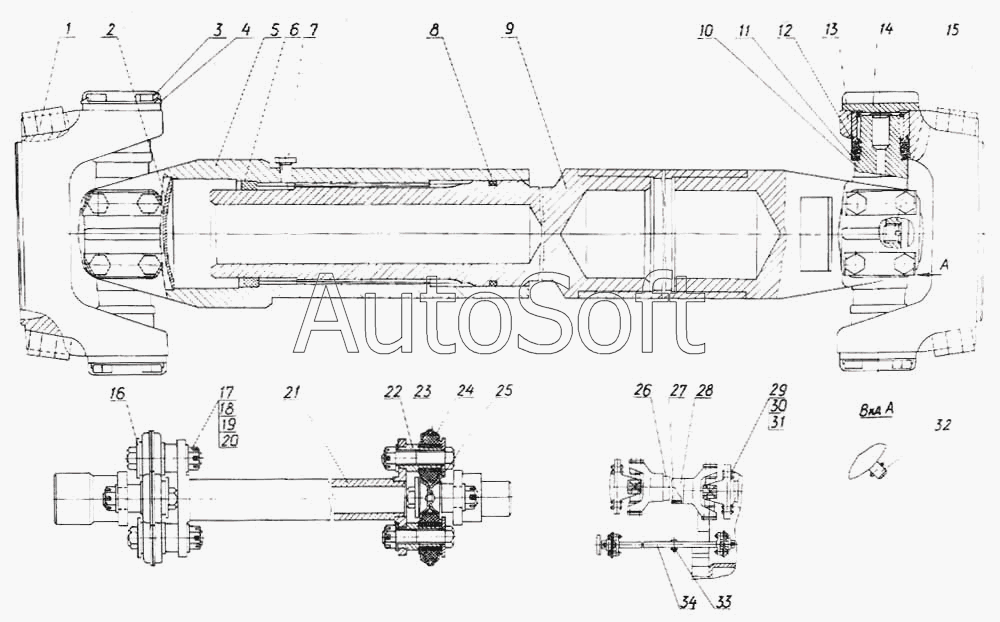

Каталог запасных частей к технике: Промтрактор Т-500 (1999). Передачи карданные
1
2
2
2
3
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
15
15
16
16
17
17
18
18
19
19
20
21
21
22
22
23
24
25
25
26
26
26
28
29
29
30
30
31
31
32
32
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 25-49-136-20-СП | 2***П | Головка кардана | |
| 25-49-136-СП | 2***П | Головка кардана | |
| 401-49-3-10-СП | 4***П | Передачи карданные | |
| 401-49-3-20-СП | 4***П | Передачи карданные | |
| 401-49-3-СП | 4***П | Передачи карданные | |
| 1 | 5***0 | Бонка | |
| 2 | 3***0 | Заглушка 95-08кп ГОСТ 3111-81 | |
| 2 | 3***0 | Заглушка 95-08кп ГОСТ 3111-81 | |
| 2 | 3***0 | Заглушка 95-08кп ГОСТ 3111-81 | |
| 3 | Б***0 | Болт М12х1,25-6gх25.88.35.019 ГОСТ 7796-70 | |
| 3 | Б***0 | Болт М12х1,25-6gх25.88.35.029 ГОСТ 7796-70 | |
| 4 | 7***5 | Пластина стопорная | |
| 5 | 4***П | Муфта | |
| 5 | 4***П | Муфта | |
| 5 | 4***П | Муфта | |
| 6 | 2***7 | Кольцо | |
| 7 | 3***8 | Пробка КГ 1/8" 20.089 ТУ 23.1.506-91 | |
| 8 | 0***3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 9 | 4***П | Вал | |
| 10 | 2***6 | Крестовина | |
| 11 | 7***П | Уплотнение | |
| 12 | 8***0 | Подшипник | |
| 13 | 2***2 | Фланец | |
| 14 | 4***3 | Крышка | |
| 15 | 7***0 | Пробка 4-КГ 3/8" 45.029 | |
| 15 | 7***1 | Пробка 3КГ 3/8".45.019 ТУ 23.1.506-91 | |
| 16 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 16 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 17 | 2***4 | Болт 2М12х1,25-6gх55.35.109.40Х019 ГОСТ 7795-70 | |
| 17 | 2***0 | Болт 2М12х1,25-6gх55.35.109.40Х029 ГОСТ 7795-70 | |
| 18 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 5935-73 | |
| 18 | 3***0 | Гайка М12х1,25-6Н.04.029 ГОСТ 5935-73 | |
| 19 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 19 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 20 | Ш***9 | Шплинт 3,2х18.019 ГОСТ 397-79 | |
| 21 | 4***П | Вал | |
| 21 | 4***П | Вал | |
| 22 | 2***5 | Втулка | |
| 22 | 2***0 | Втулка | |
| 23 | 7***П | Втулка | |
| 24 | 2***3 | Диск | |
| 25 | 3***0 | Заклепка | |
| 25 | 3***0 | Заклепка | |
| 26 | 4***П | Передача карданная | |
| 26 | 4***П | Передача карданная | |
| 26 | 4***П | Передача карданная | |
| 28 | 4***7 | Муфта | |
| 29 | 7***8 | Болт | |
| 29 | 7***0 | Болт | |
| 30 | 3***0 | Гайка М16х1,5 ГОСТ 5915-70 | |
| 30 | 3***0 | Гайка М16х1,5 ГОСТ 5915-70 | |
| 31 | 7***6 | Пластина стопорная | |
| 31 | 7***0 | Пластина стопорная | |
| 32 | 7***П | Масленка | |
| 32 | 7***П | Масленка | |
| 33 | 7***1 | Болт | |
| 33 | 7***0 | Болт | |
| 34 | 4***П | Передача карданная | |
| 34 | 4***П | Передача карданная |
