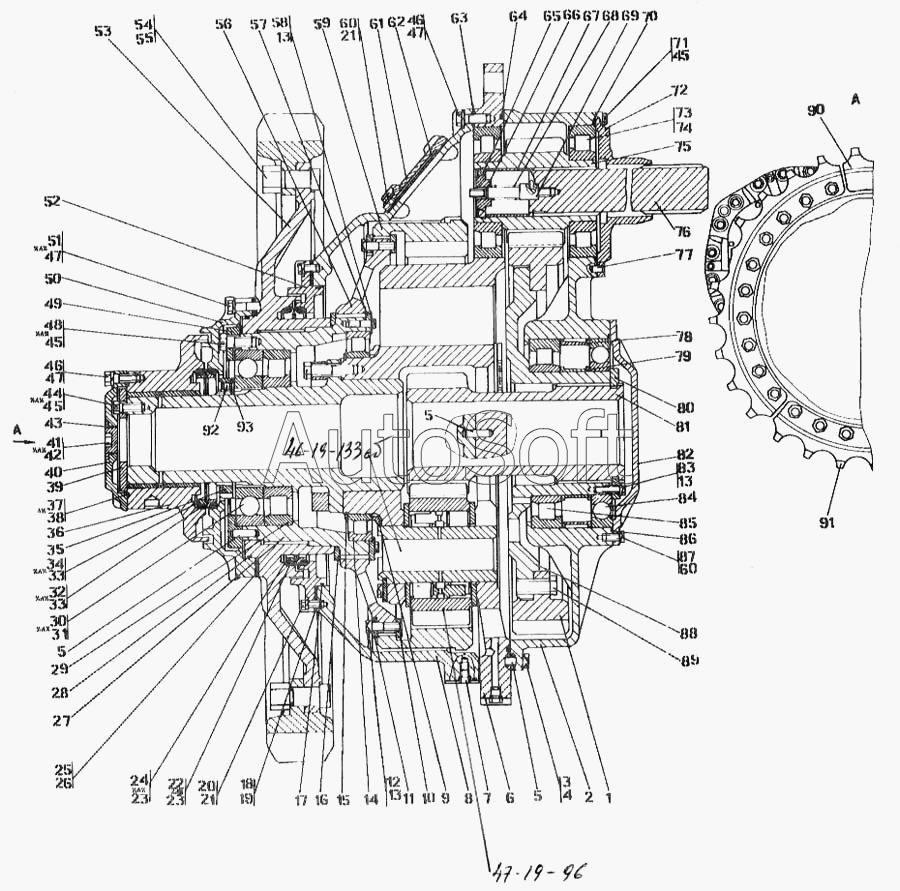

Каталог запасных частей к технике: Промтрактор Т-500 (1999). Передача бортовая
1
2
2
3
3
4
4
5
5
5
6
6
7
7
8
8
9
10
11
12
13
13
13
14
15
16
17
17
18
19
20
20
21
21
21
22
23
23
24
25
26
27
28
28
29
30
31
32
33
33
34
35
36
36
37
38
39
40
40
41
41
42
42
43
44
45
45
45
46
46
46
47
47
47
47
48
49
50
50
51
51
52
52
53
53
54
54
55
55
56
57
58
59
60
60
60
61
61
62
62
63
63
64
64
65
66
67
68
69
70
72
72
73
74
75
76
77
78
79
80
81
82
82
83
84
85
86
86
86
87
87
89
90
91
92
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 285342 | 2***2 | Болт | |
| 285342-20 | 2***0 | Болт | |
| 401-19-25-20СП | 4***П | Передача бортовая | |
| 401-19-25СП | 4***П | Передача бортовая | |
| 1 | 4***3 | Шестерня | |
| 2 | 4***1 | Корпус | |
| 2 | 4***0 | Корпус | |
| 3 | 7***2 | Пластина стопорная | |
| 3 | 7***0 | Пластина стопорная | |
| 4 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 4 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 5 | 3***5 | Штифт | |
| 6 | 4***П | Корпус | |
| 6 | 4***П | Корпус | |
| 7 | 4***1 | Ввертыш | |
| 7 | 4***0 | Ввертыш | |
| 8 | 4***1 | Кожух | |
| 8 | 4***0 | Кожух | |
| 9 | 4***8 | Кольцо | |
| 10 | 4***5 | Сектор | |
| 11 | 4***6 | Сектор | |
| 12 | 7***6 | Пластина стопорная | |
| 13 | 2***0 | Болт М12х1,25-6gх55.109.40Х.019 ГОСТ 7795-70 | |
| 14 | П***5 | Подшипник 1032956М ГОСТ 8328-75 | |
| 15 | 7***5 | Кольцо | |
| 16 | 4***7 | Кольцо | |
| 17 | 4***3 | Кольцо | |
| 17 | 4***0 | Кольцо | |
| 18 | 4***9 | Прокладка | |
| 19 | 4***1 | Прокладка | |
| 20 | 2***2 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 20 | 2***0 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 21 | Ш***0 | Шайба 12.0Т.65Г.019 ГОСТ 6402-70 | |
| 21 | Ш***0 | Шайба 12.0Т.65Г.0221 ГОСТ 6402-70 | |
| 22 | 4***6 | Кольцо | |
| 23 | У***е | Уплотнение | |
| 24 | 4***7 | Кольцо | |
| 25 | 4***8 | Прокладка | |
| 26 | 4***1 | Прокладка | |
| 27 | 4***4 | Ступица | |
| 28 | 7***6 | Кольцо | |
| 28 | 7***0 | Кольцо | |
| 29 | П***5 | Подшипник 2236ЛМ ГОСТ 8328-75 | |
| 30 | П***5 | Подшипник 236Л ГОСТ 8338-75 | |
| 31 | П***6 | Подшипник 6236 | |
| 32 | 4***7 | Кольцо | |
| 33 | У***е | Уплотнение | |
| 34 | 4***8 | Кольцо | |
| 35 | 7***9 | Гайка | |
| 36 | 4***П | Корпус | |
| 36 | 4***П | Корпус | |
| 37 | 4***0 | Кольцо | |
| 38 | К***3 | Кольцо 200-210-46-2-3 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 39 | 4***6 | Шайба | |
| 40 | 4***8 | Крышка | |
| 40 | 4***0 | Крышка | |
| 41 | 3***9 | Пробка | |
| 41 | 3***0 | Пробка | |
| 42 | 7***0 | Пробка | |
| 42 | 7***0 | Пробка | |
| 43 | К***3 | Кольцо 045-050-30-2-3 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 44 | 2***5 | Болт 3М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 45 | П***4 | Проволока 1,6-0-С ГОСТ 3282-74 | |
| 46 | 2***0 | Болт М16х1,5-6gх50.109.40Х019 ГОСТ 7796-70 | |
| 46 | 2***0 | Болт М16х1,5-6gх50.109.40Х029 ГОСТ 7796-70 | |
| 47 | Ш***0 | Шайба 16.0Т.65Г.019 ГОСТ 6402-70 | |
| 47 | Ш***0 | Шайба 16.0Т.65Г.0221 ГОСТ 6402-70 | |
| 48 | 2***6 | Болт | |
| 49 | 4***8 | Кольцо | |
| 50 | 4***4 | Крышка | |
| 50 | 4***0 | Крышка | |
| 51 | Б***0 | Болт М16х1,5-6gх60.88.35.019 ГОСТ 7795-70 | |
| 51 | Б***0 | Болт М16х1,5-6gх60.88.35.029 ГОСТ 7795-70 | |
| 52 | 4***1 | Лабиринт | |
| 52 | 4***0 | Лабиринт | |
| 53 | 4***9 | Ступица | |
| 53 | 4***0 | Ступица | |
| 54 | 2***1 | Болт | |
| 54 | 2***0 | Болт | |
| 55 | 3***0 | Гайка М30х2-6Н.8.019 ГОСТ 15524-70 | |
| 55 | 3***0 | Гайка М30х2-6Н.8.029 ГОСТ 15524-70 | |
| 56 | 4***2 | Муфта | |
| 57 | 4***8 | Пластина | |
| 58 | 3***7 | Пластина стопорная | |
| 59 | 4***1 | Шестерня | |
| 60 | Б***0 | Болт М12х1,25-6gх30.88.35.019 ГОСТ 7796-70 | |
| 60 | Б***0 | Болт М12х1,25-6gх30.88.35.029 ГОСТ 7796-70 | |
| 61 | 4***2 | Крышка | |
| 61 | 4***0 | Крышка | |
| 62 | 4***3 | Прокладка | |
| 62 | 4***0 | Прокладка | |
| 63 | 7***3 | Прокладка | |
| 63 | 7***0 | Прокладка | |
| 64 | 4***4 | Кольцо | |
| 64 | 4***0 | Кольцо | |
| 65 | 4***6 | Полукольцо | |
| 66 | 4***7 | Шайба | |
| 67 | 4***8 | Втулка | |
| 68 | 7***1 | Пружина | |
| 69 | 4***П | Ось | |
| 70 | К***3 | Кольцо 255-265-58-2-3 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 72 | 4***9 | Крышка | |
| 72 | 4***0 | Крышка | |
| 73 | П***5 | Подшипник 42322ЛМ ГОСТ 8328-75 | |
| 74 | П***2 | Подшипник № 322 | |
| 75 | 4***3 | Шестерня | |
| 76 | 4***4 | Торсион | |
| 77 | 3***5 | Штифт | |
| 78 | 4***2 | Втулка | |
| 79 | 4***1 | Втулка | |
| 80 | 4***0 | Полукольцо | |
| 81 | 4***2 | Шестерня | |
| 82 | 4***7 | Крышка | |
| 82 | 4***0 | Крышка | |
| 83 | 7***3 | Пластина стопорная | |
| 84 | П***5 | Подшипник 7000144Л ГОСТ 8338-75 | |
| 85 | П***5 | Подшипник 32144М ГОСТ 8328-75 | |
| 86 | 4***1 | Ступица | |
| 86 | 4***0 | Ступица | |
| 86 | К***3 | Кольцо 345-355-58-2-3 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 87 | 7***3 | Пластина стопорная | |
| 87 | 7***0 | Пластина стопорная | |
| 89 | 2***9 | Болт М24х2-6gх55.109.40Х019 ГОСТ 7796-70 | |
| 90 | 4***8 | Сектор | |
| 91 | 4***7 | Сектор | |
| 92 | 3***0 | Винт | |
| 93 | 4***4 | Шайба |
