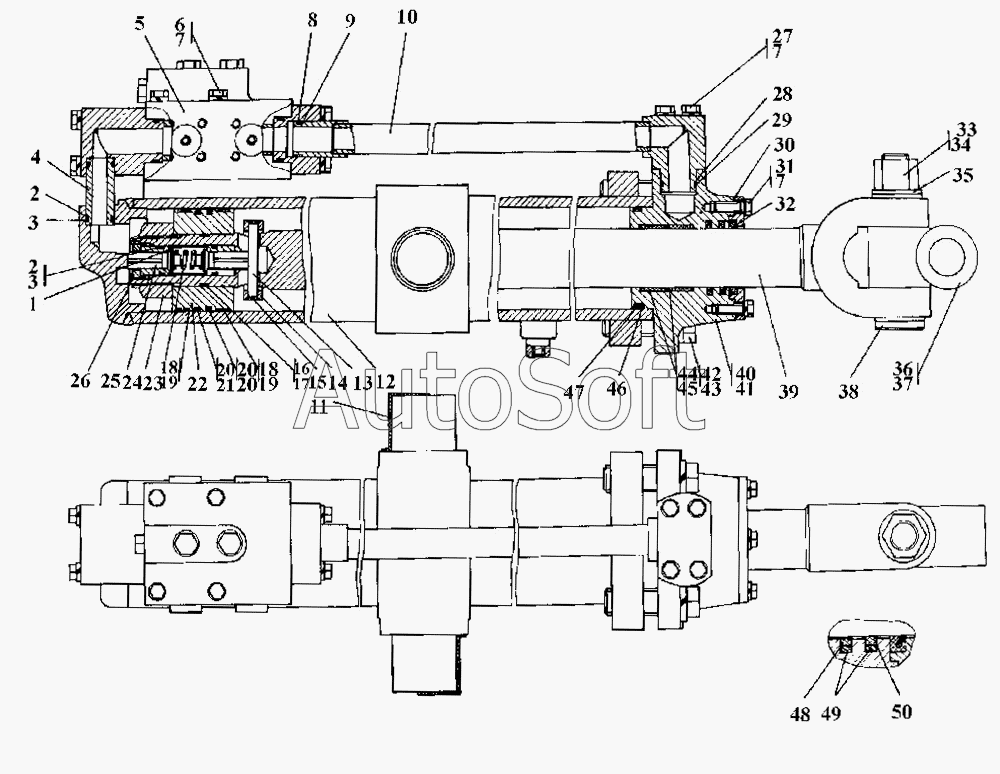

Каталог запасных частей к технике: Промтрактор Т-15.01Я (2000). 1501-26-501СП Гидроцилиндр диаметр 110
2
2
1501-26-501-20СП
12
10
10
25
5
5
32
22
18
18
20
20
20
40
39
39
30
38
36
4
4
26
1
14
13
46
48
37
11
50
24
44
9
45
41
28
2
23
16
15
27
27
31
31
6
6
42
42
33
33
7
7
7
43
35
35
34
3
3
29
47
8
17
49
21
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-26-501-20СП | 1***П | Гидроцилиндр | |
| 1 | 1***3 | Проставка | |
| 2 | 1***П | Гидроцилиндр | |
| 2 | 4***1 | Кольцо защитное | |
| 3 | К***8 | Кольцо 026-032-36-2-51-1668 | |
| 4 | 1***9 | Втулка | |
| 4 | 1***0 | Втулка | |
| 5 | 1***П | Устройство перепускное | |
| 5 | 1***П | Устройство перепускное | |
| 6 | 2***1 | Болт 3М12х1,25-6gх105 | |
| 6 | 2***0 | Болт 3М12х1,25-6gх105 | |
| 7 | Ш***Т | Шайба 12.0Т | |
| 8 | К***А | Кольцо 030-035-30-2-В14-1НТА | |
| 9 | 2***9 | Кольцо уплотнительное | |
| 10 | 1***П | Трубопровод | |
| 10 | 1***П | Трубопровод | |
| 11 | 2***9 | Заглушка | |
| 12 | 1***П | Корпус | |
| 13 | 1***5 | Палец | |
| 14 | 1***4 | Втулка | |
| 15 | 5***1 | Кольцо | |
| 16 | 4***5 | Шайба защитная | |
| 17 | К***А | Кольцо 042-050-46-2-В14-1-НТА | |
| 18 | 1***2 | Втулка опорная | |
| 19 | П***о | Поршневое опорно-направляющее кольцо Ј21-110-12-3,0 | |
| 20 | 1***3 | Кольцо уплотнительное | |
| 21 | К***А | Кольцо 090-100-58-2-В14-1-НТА | |
| 22 | 1***1 | Поршень | |
| 23 | 3***7 | Пружина | |
| 24 | 3***1 | Гайка специальная | |
| 25 | 1***П | Клапан | |
| 26 | 1***2 | Заглушка | |
| 27 | 2***5 | Болт М12х1,25-6gх80.109.40Х.019 ГОСТ 7795-70 | |
| 27 | 2***0 | Болт М12х1,25-6gх80.109.40Х.029 ГОСТ 7795-70 | |
| 28 | 2***0 | Кольцо защитное | |
| 29 | К***8 | Кольцо 032-038-36-2-51-1668 | |
| 30 | 1***6 | Скребок | |
| 31 | 2***8 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 31 | 2***0 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 32 | 2***П | Грязесъемник 3-d | |
| 33 | 3***1 | Гайка М30х2-6Н.8.019 ГОСТ 5918-73 | |
| 33 | 3***0 | Гайка М30х2 ГОСТ 5918-73 | |
| 34 | Ш***1 | Шплинт 6,3х71 | |
| 35 | 3***1 | Шайба 30.01.10.019 ГОСТ 11371-78 | |
| 35 | 3***0 | Шайба 30.01.10.0221 ГОСТ 11371-78 | |
| 36 | 1***8 | Шарнир | |
| 37 | 1***2 | Шарнир | |
| 38 | 1***7 | Палец | |
| 39 | 1***5 | Шток | |
| 39 | 1***0 | Шток | |
| 40 | 1***4 | Крышка | |
| 41 | 1***4 | Крышка | |
| 42 | 2***0 | Болт М24х2-6gх90.109.40Х019 ГОСТ 7796-70 | |
| 42 | 2***0 | Болт М24х2-6gх90.109. 40Х029 ГОСТ 7796-70 | |
| 43 | Ш***Т | Шайба 24Т | |
| 44 | 3***1 | Кольцо штоковое | |
| 45 | 2***3 | Кольцо штоковое | |
| 46 | 1***9 | Кольцо защитное | |
| 47 | К***1 | Кольцо 100-110-58-2-ИРП 1314-1 | |
| 48 | 1***0 | Кольцо уплотнительное | |
| 49 | К***А | Кольцо 070-080-58-2-В14-1-НТА | |
| 50 | 3***9 | Кольцо уплотнительное |
