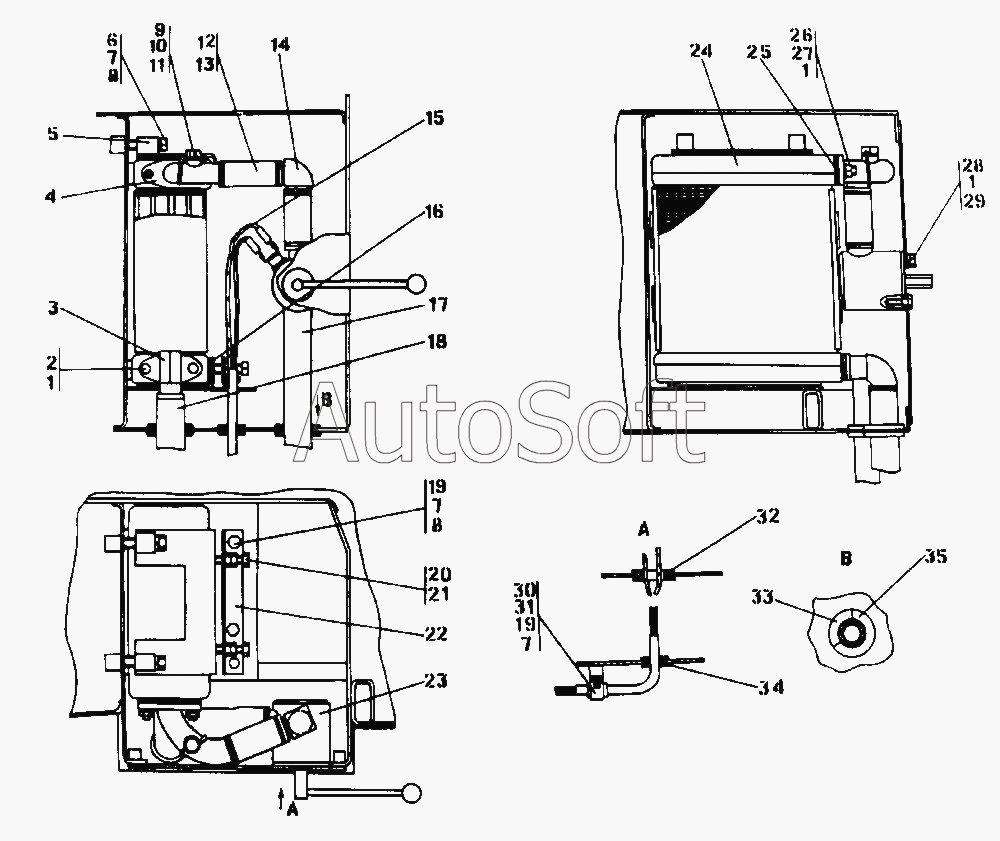

Каталог запасных частей к технике: Промтрактор Т-15.01Я (2000). 2502-43-40СП Установка обогревателя кабины
2
35
25
34
31
6
19
19
20
28
10
21
27
7
7
7
1
1
1
8
8
29
12
11
24
4
14
15
23
3
22
16
5
2502-43-40СП
9
33
26
32
30
13
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2502-43-40СП | 2***П | Установка обогревателя кабины | |
| 1 | Ш***Т | Шайба 10.0Т | |
| 2 | Б***0 | Болт М10-6gх30 | |
| 3 | 2***П | Патрубок | |
| 4 | 2***П | Патрубок | |
| 5 | 4***П | Кронштейн | |
| 6 | Б***0 | Болт М8-6gх70 | |
| 7 | Ш***Т | Шайба 8Т | |
| 8 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 9 | 4***3 | Прокладка | |
| 10 | 7***7 | Пробка | |
| 11 | П***6 | Проволока КС 1,6 | |
| 12 | Х***У | Хомут стяжной червячный 1045-2-У-01ТУ | |
| 13 | 4***3 | Рукав | |
| 14 | 2***П | Трубопровод | |
| 15 | 2***П | Жгут | |
| 16 | 4***П | Уголок | |
| 17 | 4***2 | Рукав | |
| 18 | 4***0 | Рукав | |
| 19 | Б***6 | Болт М8-6gх16 | |
| 20 | Б***0 | Болт М8-6gх30 | |
| 21 | Г***8 | Гайка М8 | |
| 22 | 4***П | Уголок | |
| 23 | 2***П | Кран-распределитель | |
| 24 | 3***П | Радиатор | |
| 25 | 7***7 | Прокладка | |
| 26 | 2***0 | Шпилька | |
| 27 | Г***0 | Гайка М10 | |
| 28 | Б***0 | Болт М10-6gх20 | |
| 29 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 30 | 4***0 | Хомутик | |
| 31 | 7***7 | Прокладка | |
| 32 | 4***2 | Втулка | |
| 33 | 4***5 | Прокладка | |
| 34 | 7***3 | Втулка | |
| 35 | 7***1 | Кольцо |
