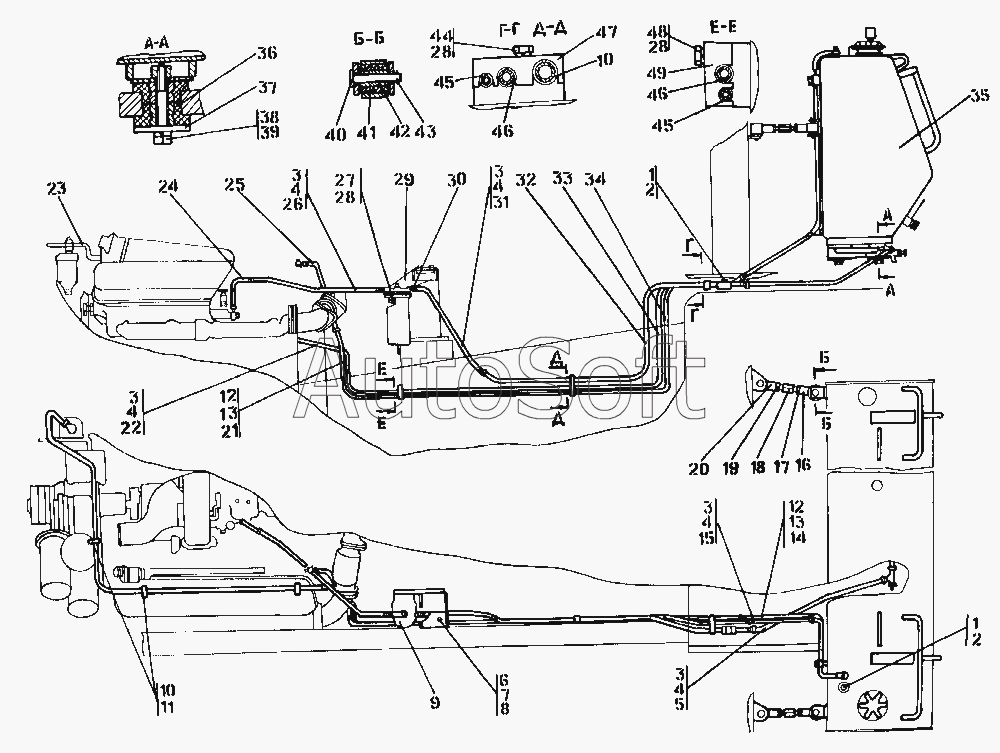

Каталог запасных частей к технике: Промтрактор Т-15.01Я (2000). 1502-25-1СП Установка топливного бака
5
38
38
11
45
45
46
46
10
10
1
1
5
27
31
31
26
26
15
15
22
22
7
9
4
4
4
4
4
13
13
2
2
43
8
8
39
14
28
28
28
40
17
17
19
6
44
48
34
20
35
35
25
24
24
29
29
20
34
33
33
32
32
23
23
1502-25-1-20СП
18
14
21
21
41
37
47
42
42
1502-25-1СП
18
30
49
3
3
3
3
3
12
12
36
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-25-1-20СП | 1***П | Установка топливного бака | |
| 1502-25-1СП | 1***П | Установка топливного бака | |
| 1 | 7***7 | Пробка | |
| 1 | 7***0 | Пробка | |
| 2 | К***2 | Кольцо 12х16 МН 4152-62 | |
| 3 | 4***П | Хомут | |
| 4 | Х***2 | Хомут стяжной червячный 1028-У-02 | |
| 5 | 4***9 | Рукав | |
| 5 | 4***0 | Рукав | |
| 6 | Б***5 | Болт М12х1,25-6gх25 | |
| 7 | Ш***Г | Шайба 12.0Т.65Г | |
| 8 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 8 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 9 | Ф***а | Фильтр грубой очистки топлива | |
| 10 | 7***5 | Прокладка | |
| 11 | 7***6 | Хомут | |
| 12 | 4***П | Хомут | |
| 13 | Х***1 | Хомут стяжной червячный 11018-У-01 | |
| 14 | 4***9 | Рукав | |
| 14 | 4***0 | Рукав | |
| 15 | 4***3 | Рукав | |
| 15 | 4***0 | Рукав | |
| 16 | 2***П | Втулка | |
| 16 | 2***П | Втулка | |
| 17 | 3***0 | Гайка М16х1,5LН-6Н.8.029 ГОСТ 5915-70 | |
| 17 | 3***8 | Гайка М16х1,51Hх6H | |
| 18 | 2***7 | Стержень | |
| 18 | 2***0 | Стержень | |
| 19 | Г***Н | Гайка М16х1,5-6Н | |
| 20 | 2***П | Втулка | |
| 20 | 2***П | Втулка | |
| 21 | 4***5 | Рукав | |
| 21 | 4***0 | Рукав | |
| 22 | 4***1 | Рукав | |
| 22 | 4***0 | Рукав | |
| 23 | 2***П | Трубопровод | |
| 23 | 2***П | Трубопровод | |
| 24 | 1***П | Трубопровод | |
| 24 | 1***П | Трубопровод | |
| 25 | 1***П | Трубопровод | |
| 26 | 4***5 | Рукав | |
| 26 | 4***0 | Рукав | |
| 27 | Б***5 | Болт М8-6gх25 | |
| 28 | Ш***Г | Шайба 8Т.65Г | |
| 29 | 1***П | Кронштейн | |
| 29 | 1***П | Кронштейн | |
| 30 | 1***0 | Наконечник | |
| 31 | 4***1 | Рукав | |
| 31 | 4***0 | Рукав | |
| 32 | 1***П | Трубопровод | |
| 32 | 1***П | Трубопровод | |
| 33 | 1***П | Трубопровод | |
| 33 | 1***П | Трубопровод | |
| 34 | 1***П | Трубопровод | |
| 34 | 1***П | Трубопровод | |
| 35 | 2***П | Бак топливный | |
| 35 | 2***П | Бак топливный | |
| 36 | 2***П | Амортизатор | |
| 37 | 2***1 | Шайба | |
| 38 | 2***0 | Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70 | |
| 38 | 2***0 | Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70 | |
| 39 | Ш***Г | Шайба 16.0Т.65Г | |
| 40 | 4***0 | Ось 6-16в12х75.40Х2.28. . .35Ц9хр ГОСТ 9650-80 | |
| 41 | 4***3 | Втулка | |
| 42 | 2***8 | Втулка | |
| 42 | 2***0 | Втулка | |
| 43 | Ш***0 | Шплинт 4х40 | |
| 44 | Б***5 | Болт М8-6gх35 | |
| 45 | 7***8 | Прокладка | |
| 46 | 7***7 | Прокладка | |
| 47 | 2***2 | Хомут | |
| 48 | Б***0 | Болт М8-6gх30 | |
| 49 | 1***7 | Прижим |
