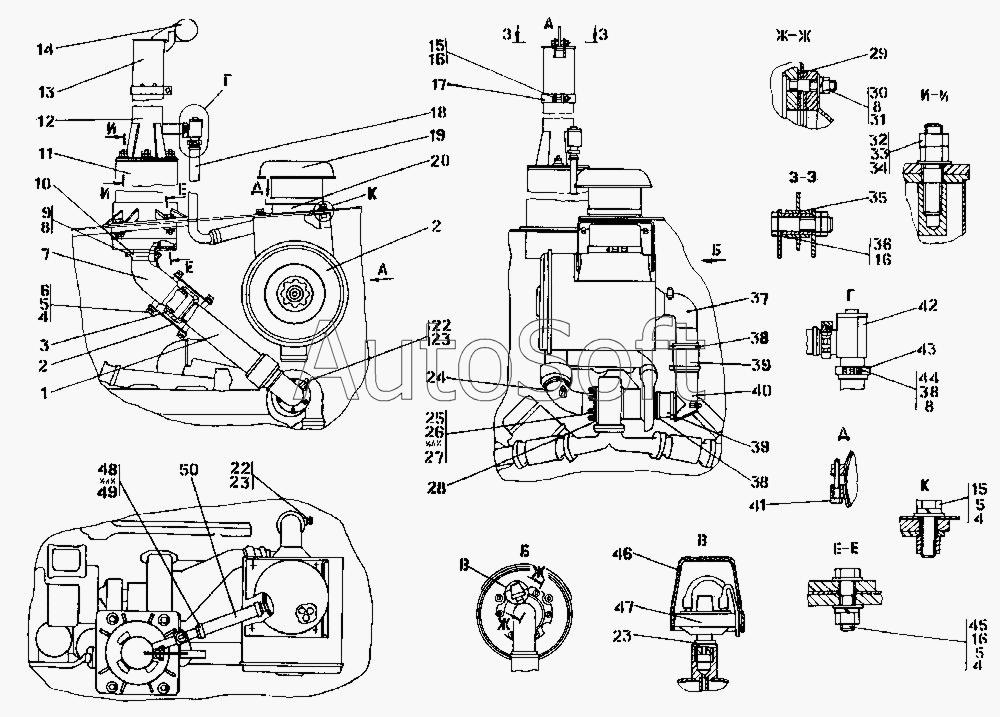

Каталог запасных частей к технике: Промтрактор Т-15.01Я (2000). 1502-01-1СП Установка систем воздухоочистки и выпуска
39
6
6
44
36
45
45
41
9
28
15
15
39
39
50
50
29
29
22
22
2
2
35
4
4
4
49
26
25
23
23
23
47
34
33
33
4
35
27
27
31
31
5
5
5
8
8
8
32
16
16
16
30
12
18
18
1
1
24
24
7
7
12
37
11
11
20
20
40
40
1502-05-1-20СП
14
46
3
43
43
48
48
38
38
38
38
14
1502-01-1СП
17
17
10
42
19
19
13
13
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-01-1СП | 1***П | Установка систем воздухоочистки и выпуска | |
| 1502-05-1-20СП | 1***П | Установка систем воздухоочистки и выпуска | |
| 1 | 1***П | Корпус | |
| 1 | 1***П | Корпус | |
| 2 | 2***1 | Пластина | |
| 3 | 4***3 | Кольцо | |
| 4 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 4 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 5 | Ш***Т | Шайба 120Т | |
| 6 | 2***0 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 6 | 2***0 | Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70 | |
| 7 | 1***П | Газовод | |
| 7 | 1***П | Газовод | |
| 8 | Ш***Т | Шайба 8Т | |
| 9 | Б***0 | Болт М8-6gх70 | |
| 10 | 4***П | Половина хомута | |
| 11 | 1***П | Глушитель | |
| 11 | 1***П | Глушитель | |
| 12 | 1***П | Труба выпускная | |
| 12 | 1***П | Труба выпускная | |
| 13 | 2***П | Труба | |
| 13 | 2***П | Труба | |
| 14 | 4***П | Крышка | |
| 14 | 4***П | Крыша | |
| 15 | Б***0 | Болт М12х1,25-6gх40 | |
| 16 | Г***Н | Гайка М12х1,25-6Н | |
| 17 | 4***П | Хомут | |
| 17 | 4***П | Хомут | |
| 18 | 1***П | Труба | |
| 18 | 1***П | Труба | |
| 19 | 4***П | Воздухозаборник | |
| 19 | 4***П | Воздухозаборник | |
| 20 | 1***П | Воздухоочиститель циклонный | |
| 20 | 1***П | Воздухоочиститель циклонный | |
| 21 | 1***П | Воздухоочиститель | |
| 21 | 1***П | Воздухоочиститель | |
| 22 | 3***0 | Пробка | |
| 22 | 3***0 | Пробка | |
| 23 | К***2 | Кольцо 14х20 МН 4152-62 | |
| 24 | 1***П | Газовод | |
| 24 | 1***П | Газовод | |
| 25 | Г***) | Гайка М10-6Н (250512-П5) | |
| 26 | Ш***) | Шайба 10 (312300-П2) | |
| 27 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 27 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 28 | Т***0 | Прокладка патрубка выпускного | |
| 29 | 4***3 | Прокладка | |
| 29 | 4***0 | Прокладка | |
| 30 | Г***Н | Гайка М8-7Н | |
| 31 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 31 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 32 | Г***H | Гайка М16х1,5-6H | |
| 33 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 33 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 34 | 2***0 | Шпилька М16х(2-3п)/(1,5-6g)х55.66.013 ГОСТ 22034-76 | |
| 35 | 4***6 | Втулка | |
| 35 | 4***0 | Втулка | |
| 36 | М***5 | Болт | |
| 37 | 2***П | Воздуховод | |
| 37 | 2***П | Воздуховод | |
| 38 | 4***П | Хомут | |
| 38 | 4***П | Хомут | |
| 39 | 4***5 | Рукав | |
| 39 | 4***0 | Рукав | |
| 40 | 1***П | Воздуховод | |
| 40 | 1***П | Воздуховод | |
| 41 | Б***0 | Болт М10-6gх60 | |
| 42 | 4***П | Клапан | |
| 43 | 4***5 | Хомут | |
| 43 | 4***0 | Хомут | |
| 44 | Б***0 | Болт М8-6gх30 | |
| 45 | 2***0 | Болт М12х1,25-6gх45.88.35.019 ГОСТ 7795-70 | |
| 45 | 2***0 | Болт М12х1,25-6gх45.88.35.029 ГОСТ 7795-70 | |
| 46 | 4***2 | Колпачок защитный | |
| 47 | Д***0 | Датчик сигнализатора засоренности воздушного фильтра 13.3839.600 | |
| 48 | 4***П | Хомут | |
| 48 | 4***П | Хомут | |
| 49 | Х***2 | Хомут стяжной червячный П04.435.002 | |
| 50 | 4***4 | Рукав | |
| 50 | 4***0 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
