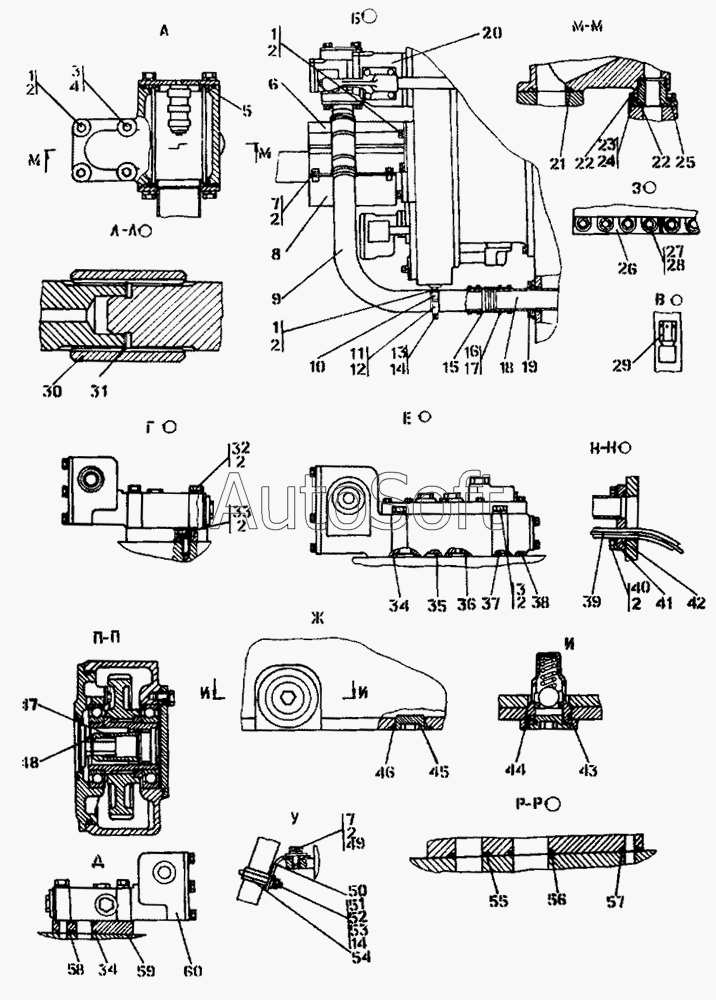

Каталог запасных частей к технике: Промтрактор Т-15.01Я (2000). 1501-16-1-01СП Установка трансмиссии
32
49
14
14
14
28
2
2
2
2
2
2
2
2
2
24
53
52
27
27
49
32
40
1
1
1
7
7
23
23
3
3
3
33
33
34
34
17
20
20
31
48
19
44
21
35
46
13
55
58
37
57
42
38
56
22
22
36
8
43
59
59
60
60
29
29
5
5
8
43
6
6
39
41
41
10
10
18
18
1501-16-1-01-20СП
47
45
45
15
15
12
54
11
11
51
51
1501-16-1-01СП
26
30
50
50
25
25
9
9
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-16-1-01-20СП | 1***П | Установка трансмиссии | |
| 1501-16-1-01СП | 1***П | Установка трансмиссии | |
| 1 | Б***0 | Болт М12-6gх30 | |
| 2 | Ш***Г | Шайба 12.0Т.65Г | |
| 3 | 2***8 | Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70 | |
| 3 | 2***0 | Болт М12-6gх90.109.40Х029 ГОСТ 7795-70 | |
| 5 | 3***П | Заборник | |
| 5 | 3***П | Заборник | |
| 6 | 2***П | Кожух | |
| 6 | 2***П | Кожух | |
| 7 | Б***5 | Болт М12х1,25-6gх25 | |
| 8 | 2***П | Кожух | |
| 8 | 2***П | Кожух | |
| 9 | 2***5 | Труба | |
| 9 | 2***0 | Труба | |
| 10 | 2***П | Опора | |
| 10 | 2***П | Опора | |
| 11 | 3***5 | Бугель | |
| 11 | 3***0 | Бугель | |
| 12 | 4***0 | Уплотнение | |
| 13 | Б***0 | Болт М8-6gх70 | |
| 14 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 14 | 3***0 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 15 | 4***1 | Рукав | |
| 15 | 4***0 | Рукав | |
| 16 | 5***П | Хомут | |
| 17 | Х***2 | Хомут стяжной червячный 1085-У-02 | |
| 18 | 2***П | Трубопровод | |
| 18 | 2***П | Трубопровод | |
| 19 | К***1 | Кольцо 100-110-58-2-ИРП1314-1 | |
| 20 | Н***Т | Насос НШ 100-50-3ЛТ | |
| 20 | Н***Л | Насос НШ100-50-3Л | |
| 21 | К***8 | Кольцо 060070-58-2-51-1668 | |
| 22 | К***3 | Кольцо 038-046-46-2-3 | |
| 23 | 2***0 | Болт М10-6gх25 | |
| 23 | 2***0 | Болт М10-6gх25 | |
| 24 | Ш***Г | Шайба 10.0Т65Г | |
| 25 | 2***1 | Фланец | |
| 25 | 2***0 | Фланец | |
| 26 | 2***0 | Планка | |
| 27 | 2***8 | Болт М20-6gх60 | |
| 27 | 2***0 | Болт М20-6gх60 | |
| 28 | Ш***Г | Шайба 20.0Т.65Г | |
| 29 | 4***П | Сапун | |
| 29 | 4***П | Сапун | |
| 30 | 2***8 | Муфта | |
| 31 | 5***5 | Кольцо С52 ГОСТ 13943-86 | |
| 32 | 2***3 | Болт 3М12х85 ГОСТ 7796-70 | |
| 32 | 2***0 | Болт 3М12-6gх85 | |
| 33 | 2***4 | Болт М16-6gх50.88.35.019 ГОСТ 7795-70 | |
| 33 | 2***0 | Болт М16-6gх50.88.35.029 ГОСТ 7795-70 | |
| 34 | К***3 | Кольцо 034-038-25-2-3 | |
| 35 | К***8 | Кольцо 049055-36-2-51-1668 | |
| 36 | К***3 | Кольцо 025-030-30-2-3 | |
| 37 | К***8 | Кольцо 014-018-25-2-51-1668 | |
| 38 | К***1 | Кольцо 075-081-3 6-2-ИРП1314-1 | |
| 39 | 2***П | Линейка | |
| 40 | Б***5 | Болт М12-6gх35 | |
| 41 | 2***П | Горловина | |
| 41 | 2***П | Горловина | |
| 42 | К***3 | Кольцо 080-090-58-2-3 | |
| 43 | 3***П | Клапан | |
| 43 | 3***П | Клапан | |
| 44 | К***8 | Кольцо 066-071-30-2-51-1668 | |
| 45 | 7***0 | Пробка | |
| 45 | 7***0 | Пробка | |
| 46 | К***8 | Кольцо 045-050-30-2-51-1668 | |
| 47 | 2***2 | Муфта | |
| 48 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 49 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 49 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 50 | 2***5 | Кронштейн | |
| 50 | 2***0 | Кронштейн | |
| 51 | 2***7 | Хомут | |
| 51 | 2***0 | Хомут | |
| 52 | Г***Н | Гайка М8-7Н | |
| 53 | Ш***Г | Шайба 8Т.65Г | |
| 54 | 2***0 | Пластина | |
| 55 | К***8 | Кольцо 032-038-36-2-51-1668 | |
| 56 | К***3 | Кольцо 040-048-46-2-3 | |
| 57 | К***8 | Кольцо 012-016-25-2-51-1668 | |
| 58 | К***8 | Кольцо 022-026-25-2-51-1668 | |
| 59 | 1***П | Плита | |
| 59 | 1***П | Плита | |
| 60 | 1***П | Блок управления | |
| 60 | 1***П | Блок управления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
