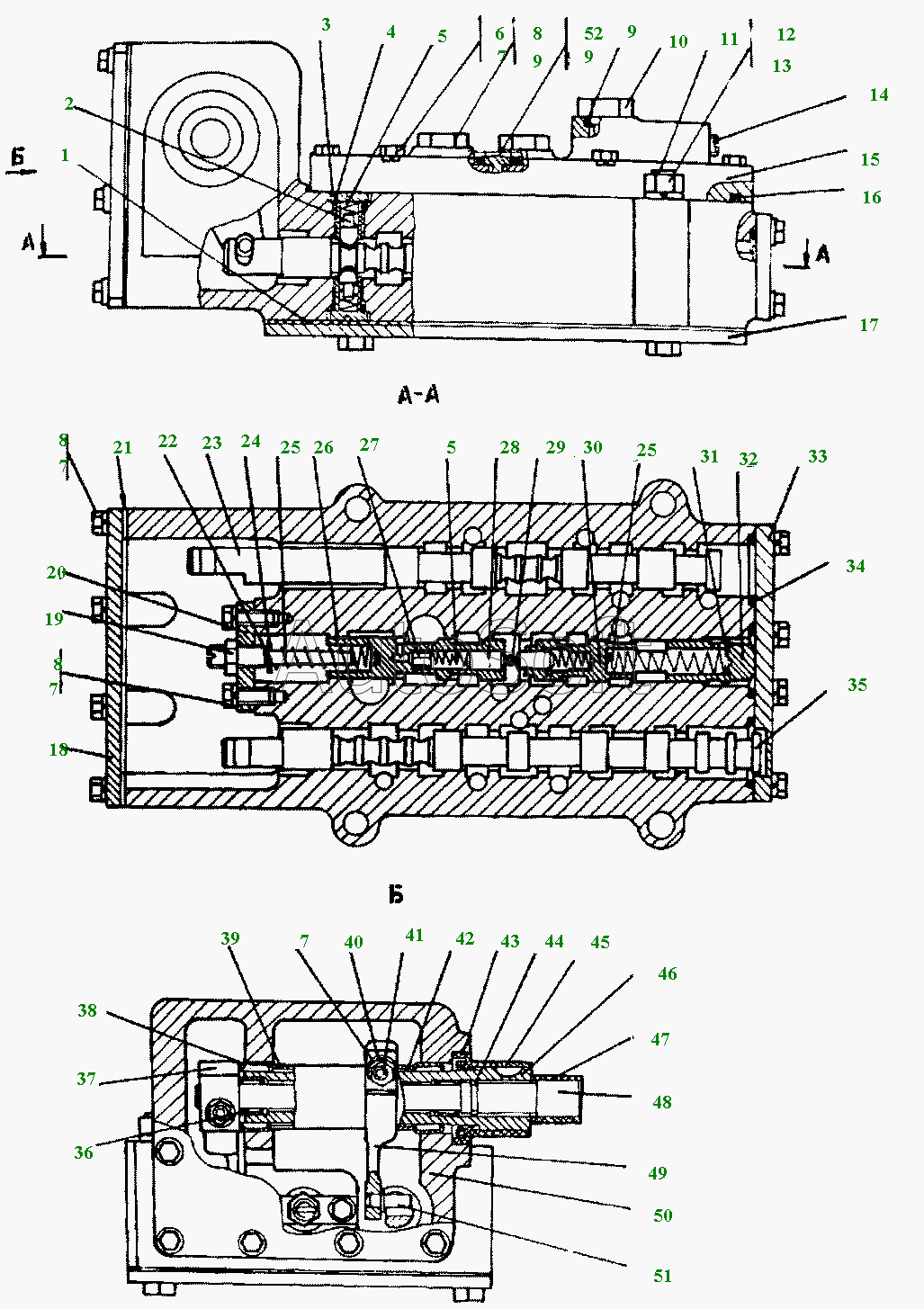

Каталог запасных частей к технике: Промтрактор Т-15.01Я (2000). 1501-15-20СП Блок управления
12
47
41
24
8
5
5
21
21
1
25
25
8
8
8
6
11
11
40
45
19
43
4
44
9
9
9
34
16
14
36
38
31
7
7
7
7
13
46
1501-15-20-20СП
10
50
50
15
35
23
26
28
27
30
3
2
29
1501-15-20СП
48
39
49
37
33
18
51
17
42
22
20
52
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-15-20-20СП | 1***П | Блок управления | |
| 1501-15-20СП | 1***П | Блок управления | |
| 1 | 4***1 | Прокладка | |
| 2 | 1***2 | Фиксатор | |
| 3 | 1***1 | Корпус фиксатора | |
| 4 | К***8 | Кольцо 014-018-25-2-51-1668 | |
| 5 | 3***2 | Пружина | |
| 6 | Б***0 | Болт М8-6gх30 | |
| 7 | Ш***Г | Шайба 8Т 65Г | |
| 8 | 3***0 | Пробка | |
| 8 | Б***5 | Болт М8-6gх25 | |
| 9 | 0***8 | Кольцо | |
| 10 | 1***П | Дроссель | |
| 11 | 2***8 | Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70 | |
| 11 | 2***0 | Болт М12-6gх90.109.40Х029 ГОСТ 7795-70 | |
| 12 | Г***H | Гайка М1 2-6H | |
| 13 | Ш***Г | Шайба 12 65Г | |
| 14 | 3***8 | Пробка 4-КГ1/8"45.089 ТУ 23.1.506-91 | |
| 15 | 1***2 | Крышка | |
| 16 | К***8 | Кольцо 190-195-36-2-51-1668 | |
| 17 | 1***3 | Крышка | |
| 18 | 1***1 | Крышка | |
| 19 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 20 | 1***5 | Планка | |
| 21 | 4***7 | Прокладка | |
| 21 | 4***0 | Прокладка | |
| 22 | 1***4 | Винт | |
| 23 | 1***4 | Золотник | |
| 24 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 25 | 7***1 | Пружина | |
| 26 | 1***5 | Золотник | |
| 27 | 1***7 | Клапан | |
| 28 | 1***6 | Плунжер | |
| 29 | 1***4 | Стопор | |
| 30 | 1***9 | Золотник | |
| 31 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 32 | 1***5 | Поршень | |
| 33 | 1***0 | Крышка | |
| 34 | К***8 | Кольцо 032-038-36-2-51-1668 | |
| 35 | 1***3 | Золотник | |
| 36 | П***5 | Подшипник 941/15 | |
| 37 | 1***9 | Рычаг | |
| 38 | П***0 | Подшипник 941/30 | |
| 39 | 1***7 | Втулка | |
| 40 | Г***Н | Гайка М8-7Н | |
| 41 | 3***5 | Клин | |
| 42 | 1***1 | Втулка | |
| 43 | М***3 | Манжета 2. 2-30х52-3 | |
| 44 | К***8 | Кольцо 016-020-25-2-51-1668 | |
| 45 | 2***2 | Труба | |
| 46 | 1***5 | Валик | |
| 47 | 2***1 | Труба | |
| 48 | 1***6 | Валик | |
| 49 | 1***8 | Рычаг | |
| 50 | 1***1 | Корпус | |
| 50 | 1***0 | Корпус | |
| 51 | 1***2 | Палец | |
| 52 | 1***8 | Болт специальный |
