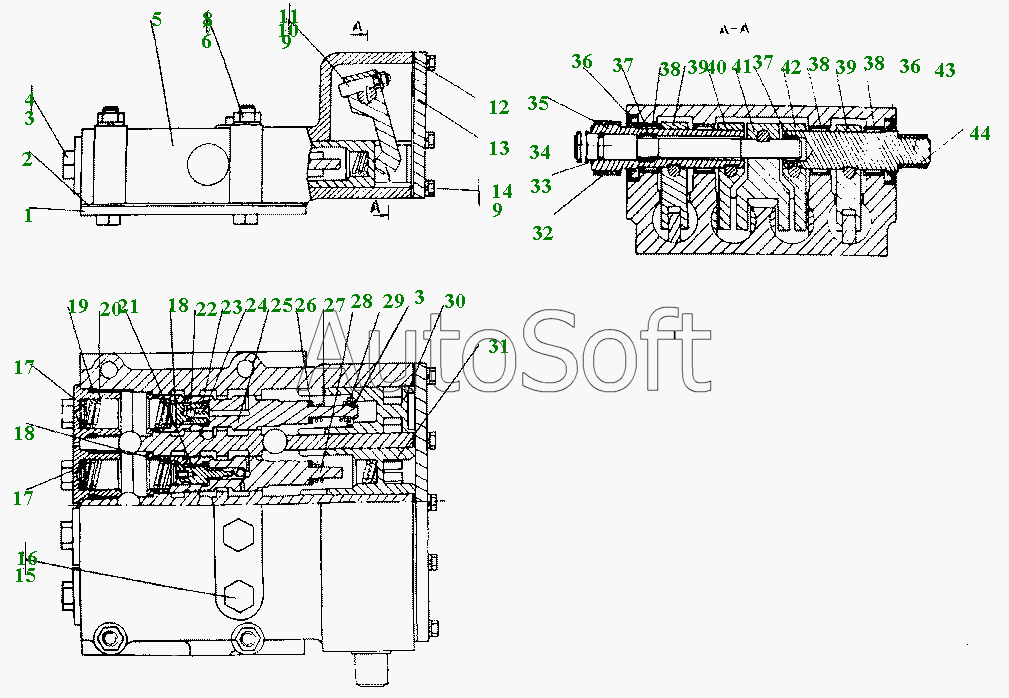

Каталог запасных частей к технике: Промтрактор Т-15.01Я (2000). 1501-15-31СП Блок управления
10
4
4
24
27
20
2
2
12
12
8
8
14
16
7
9
9
6
3
3
18
18
33
15
19
36
36
37
37
38
38
38
22
41
1501-15-31-20СП
5
5
25
28
23
21
30
31
43
35
34
1501-15-31СП
40
42
13
29
1
26
39
39
32
44
11
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-15-31-20СП | 1***П | Блок управления | |
| 1501-15-31СП | 1***П | Блок управления | |
| 1 | 1***0 | Крышка | |
| 2 | 4***4 | Прокладка | |
| 2 | 4***0 | Прокладка | |
| 3 | 7***0 | Кольцо С12 ГОСТ | |
| 4 | 3***4 | Прокладка | |
| 4 | 3***0 | Прокладка | |
| 5 | 1***6 | Корпус | |
| 5 | 1***0 | Корпус | |
| 6 | Ш***Г | Шайба 12.0Т.65Г | |
| 7 | Г***H | Гайка М12х1,25-6H | |
| 8 | 2***5 | Болт М12х1,25-6gх80.109.40Х.019 ГОСТ 7795-70 | |
| 8 | 2***0 | Болт М12х1,25-6gх80.109.40Х.029 ГОСТ 7795-70 | |
| 9 | Ш***Г | Шайба 8Т.65Г | |
| 10 | Г***Н | Гайка М8-7Н | |
| 11 | 3***5 | Клин | |
| 12 | 4***5 | Прокладка | |
| 12 | 4***0 | Прокладка | |
| 13 | 1***8 | Крышка | |
| 14 | Б***5 | Болт М8-6gх25 | |
| 15 | 0***8 | Кольцо | |
| 16 | 3***0 | Пробка | |
| 17 | 3***0 | Шайба | |
| 18 | 5***0 | Кольцо С16 ГОСТ 13941-86 | |
| 19 | К***8 | Кольцо 032-038-36-2-51-1668 | |
| 20 | 3***4 | Пружина | |
| 21 | 1***0 | Плунжер | |
| 22 | Ш***0 | Шарик Б8-100 | |
| 23 | 1***9 | Плунжер | |
| 24 | 3***0 | Пружина | |
| 25 | 1***7 | Золотник | |
| 26 | 1***2 | Прокладка | |
| 27 | 3***0 | Пружина | |
| 28 | 1***8 | Золотник | |
| 29 | 1***9 | Втулка | |
| 30 | 1***1 | Толкатель | |
| 31 | 1***2 | Толкатель | |
| 32 | 2***2 | Труба | |
| 33 | К***8 | Кольцо 016-020-25-2-51-1668 | |
| 34 | 1***5 | Валик | |
| 35 | 1***4 | Валик | |
| 36 | М***3 | Манжета 2,2-30х52-3 | |
| 37 | П***5 | Подшипник 641/15 | |
| 38 | П***0 | Подшипник 941/30 | |
| 39 | 2***7 | Рычаг | |
| 40 | 1***7 | Рычаг | |
| 41 | 1***6 | Рычаг | |
| 42 | 1***1 | Рычаг | |
| 43 | 1***3 | Валик | |
| 44 | 2***1 | Труба |
