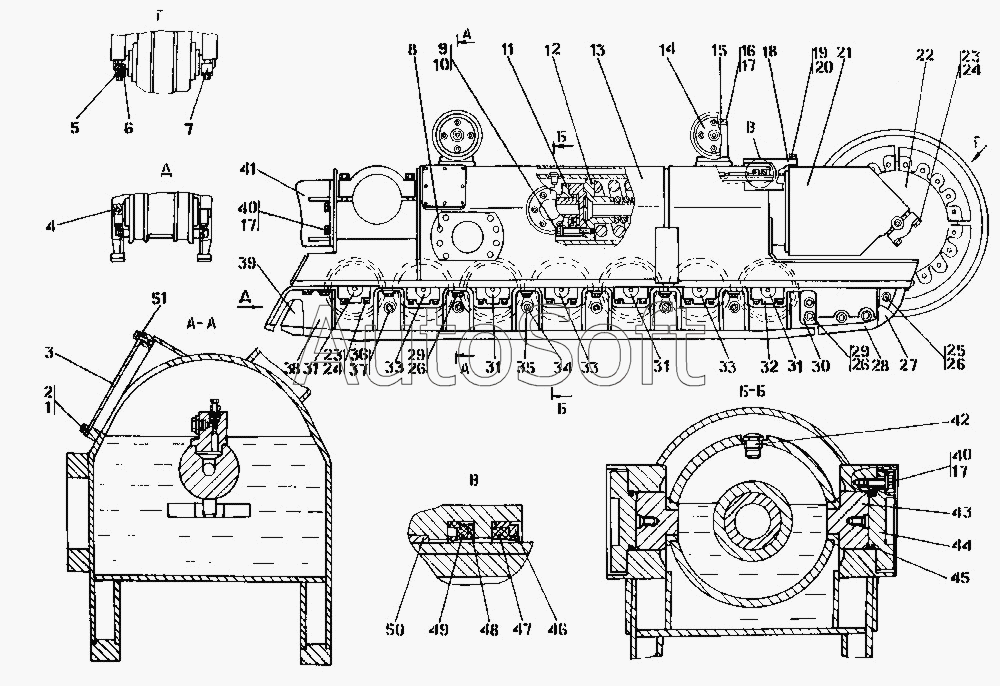

Каталог запасных частей к технике: Промтрактор Т-15.01Я (2000). 1501-21-202СП Тележка полужесткая
30
19
2
8
51
51
49
4
5
23
23
23
32
25
30
3
27
27
28
28
34
42
18
15
36
45
37
37
26
26
26
26
20
20
10
17
17
17
1
36
50
9
9
24
24
24
16
16
29
29
40
40
40
25
11
41
35
35
13
13
13
13
21
21
11
11
41
11
12
12
14
14
22
22
1501-21-203-20СП
1501-21-203СП
1501-21-202-20СП
31
43
44
46
48
47
7
6
33
33
33
33
31
31
31
31
1501-21-202СП
39
39
39
39
38
38
38
38
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-21-202-20СП | 1***П | Тележка | |
| 1501-21-202СП | 1***П | Тележка | |
| 1501-21-203-20СП | 1***П | Тележка | |
| 1501-21-203СП | 1***П | Тележка | |
| 1 | Ш***Т | Шайба 8Т | |
| 2 | Б***6 | Болт М8-6gх16 | |
| 3 | 2***6 | Крышка | |
| 4 | 3***1 | Штифт | |
| 5 | 3***0 | Штифт | |
| 6 | 1***5 | Крышка | |
| 7 | 1***7 | Крышка | |
| 8 | 7***8 | Пробка | |
| 9 | 2***0 | Болт М20х1,5-6gх120 | |
| 9 | 2***0 | Болт М20х1,5-6gх120 | |
| 10 | Ш***Т | Шайба 20.0Т | |
| 11 | 1***П | Механизм натяжения | |
| 11 | 1***П | Механизм натяжения | |
| 11 | 1***П | Механизм натяжения | |
| 11 | 1***П | Механизм натяжения | |
| 12 | 1***П | Механизм сдавания | |
| 12 | 1***П | Механизм сдавания | |
| 13 | 1***П | Рама тележки | |
| 13 | 1***П | Рама тележки | |
| 13 | 1***П | Рама тележки | |
| 13 | 1***П | Рама тележки | |
| 14 | 1***П | Каток поддерживающий | |
| 14 | 1***П | Каток поддерживающий | |
| 15 | 1***2 | Опора | |
| 16 | 2***2 | Болт М16х1,5-6gх170 | |
| 16 | 2***0 | Болт М16х1,5-6gх 170 | |
| 17 | Ш***Т | Шайба 16.0Т | |
| 18 | 1***0 | Кожух | |
| 19 | Б***0 | Болт М8-6gх20 | |
| 20 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 20 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 21 | 1***П | Рама тележки передняя | |
| 21 | 1***П | Рама тележки передняя | |
| 22 | 1***П | Колесо натяжное | |
| 22 | 1***П | Колесо натяжное | |
| 23 | 3***7 | Шайба | |
| 23 | 3***0 | Шайба | |
| 24 | 2***2 | Болт М20-6gх85.109.40Х019 ГОСТ 7796-70 | |
| 24 | 2***0 | Болт М20-6gх85.109.40Х029 ГОСТ 7796-70 | |
| 25 | 2***5 | Болт М16х1,5-6gх25.66.019 ГОСТ 7796-70 | |
| 25 | 2***0 | Болт М16х1,5-6gх25.66.029 ГОСТ 7796-70 | |
| 26 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 26 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 27 | 1***3 | Отбойник | |
| 27 | 1***0 | Отбойник | |
| 28 | 1***2 | Отбойник | |
| 28 | 1***0 | Отбойник | |
| 29 | Б***5 | Болт М16-6gх45 | |
| 30 | 2***4 | Накладка | |
| 30 | 2***0 | Накладка | |
| 31 | 3***П | Каток опорный | |
| 31 | 3***П | Каток опорный | |
| 32 | 3***5 | Крышка | |
| 33 | 3***П | Каток опорный | |
| 33 | 3***П | Каток опорный | |
| 34 | 1***7 | Втулка | |
| 35 | 1***П | Стяжка | |
| 35 | 1***П | Стяжка | |
| 36 | 3***1 | Гайка М24х2-6Н.12.019 ГОСТ 15521-70 | |
| 36 | 3***0 | Гайка М24х2-6Н.12.029 ГОСТ 15521-70 | |
| 37 | 3***0 | Шайба 24.01.10.019 ГОСТ 11371-78 | |
| 37 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 38 | 1***П | Щиток | |
| 38 | 1***П | Щиток | |
| 38 | 1***П | Щиток | |
| 38 | 1***П | Щиток | |
| 39 | 1***П | Щиток | |
| 39 | 1***П | Щиток | |
| 39 | 1***П | Щиток | |
| 39 | 1***П | Щиток | |
| 40 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 40 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 41 | 1***П | Отбойник | |
| 41 | 1***П | Отбойник | |
| 41 | 1***П | Отбойник | |
| 41 | 1***П | Отбойник | |
| 42 | 1***7 | Стопор | |
| 43 | 1***8 | Вкладыш | |
| 44 | 1***5 | Крышка | |
| 45 | К***8 | Кольцо 088-095-46-2-51-1668 | |
| 46 | 1***4 | Каркас | |
| 47 | 1***2 | Манжета | |
| 48 | 1***3 | Манжета | |
| 49 | 4***6 | Кольцо упругое | |
| 50 | 1***9 | Втулка | |
| 51 | 4***9 | Прокладка | |
| 51 | 4***0 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
