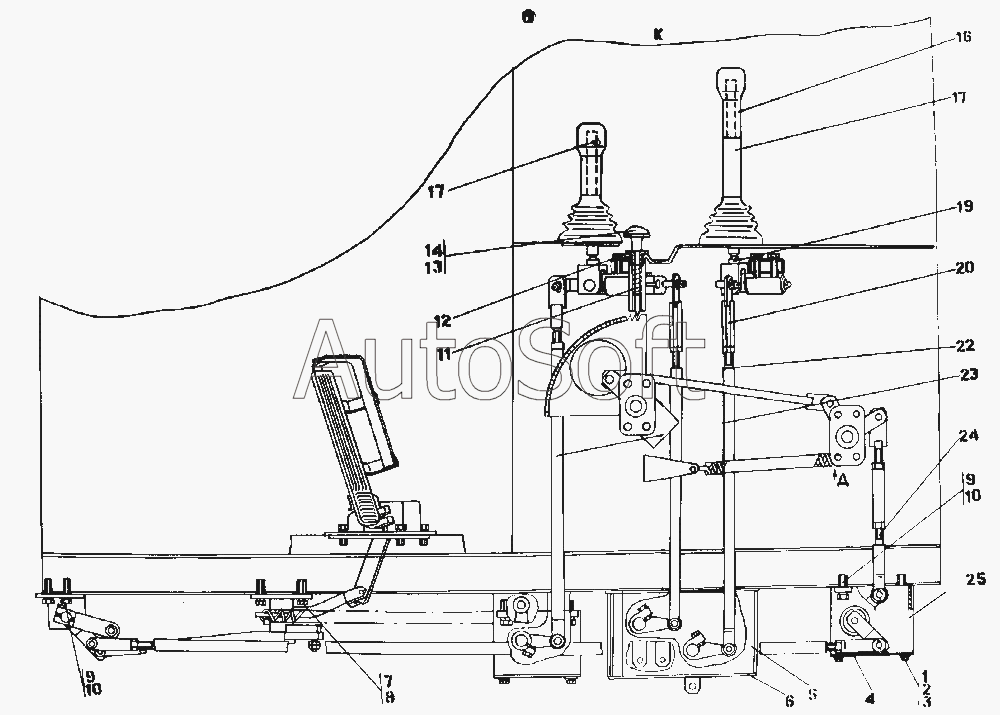

Каталог запасных частей к технике: Промтрактор Т-15.01Я (2000). 2001-13-50-01СП Привод управления
9
9
16
17
17
17
12
13
11
11
7
4
1
19
19
2
8
10
10
3
3
22
2001-13-50-01-20СП
5
5
6
6
20
20
22
2001-13-50-01СП
14
23
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-13-50-01-20СП | 2***П | Привод управления | |
| 2001-13-50-01СП | 2***П | Привод управления | |
| 1 | Б***6 | Болт М6-6gх16 | |
| 2 | Ш***Т | Шайба 6Т | |
| 3 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 3 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 4 | Т***П | Крышка | |
| 5 | 2***П | Мостик | |
| 5 | 2***П | Мостик | |
| 6 | 2***П | Крышка | |
| 6 | 2***П | Крышка | |
| 7 | Б***5 | Болт М8-6gх25 | |
| 8 | Ш***Т | Шайба 8Т | |
| 9 | Б***0 | Болт М10-6gх30 | |
| 10 | Ш***Т | Шайба 10.0Т | |
| 11 | 7***3 | Пружина | |
| 11 | 7***0 | Пружина | |
| 12 | 3***8 | Корпус | |
| 13 | 3***3 | Фиксатор | |
| 14 | 2***П | Рукоятка | |
| 16 | 2***9 | Рукоятка | |
| 17 | 2***6 | Стержень | |
| 17 | 2***0 | Стержень | |
| 19 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 19 | 3***0 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 20 | 2***П | Тяга | |
| 20 | 2***П | Тяга | |
| 22 | 2***П | Тяга | |
| 22 | 2***П | Тяга | |
| 23 | 3***П | Тяга | |
| 23 | 3***П | Тяга | |
| 24 | 3***П | Тяга | |
| 24 | 3***П | Тяга | |
| 25 | 3***П | Мостик | |
| 25 | 3***П | Мостик |
