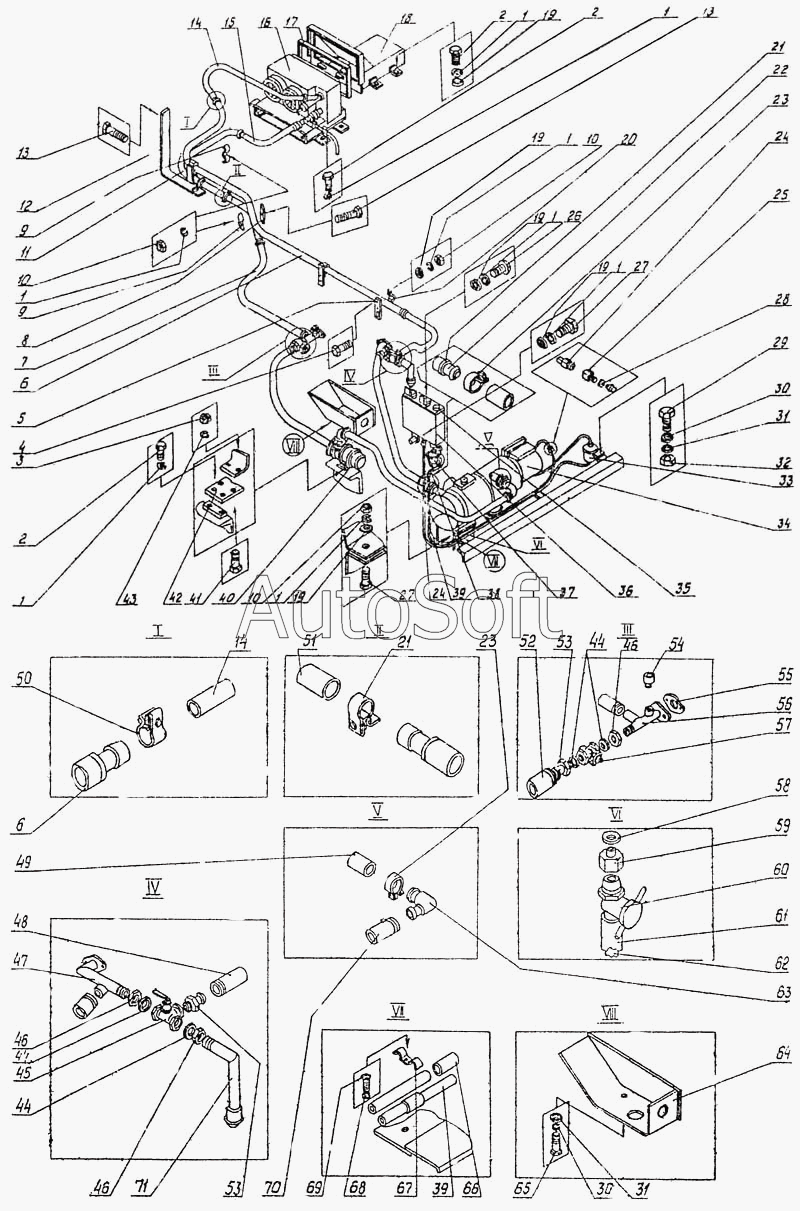

Каталог запасных частей к технике: Ковровец ЭО-4225А. Установка отопителя и жидкостного подогревателя
40
27
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
39
26
41
42
43
44
44
45
46
46
46
47
48
49
50
51
52
13
13
1
1
1
1
1
1
1
1
2
2
2
3
4
5
6
6
7
8
9
9
10
10
10
11
12
14
14
15
16
17
18
19
19
19
19
19
20
21
21
22
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5496 | 5***6 | Трубка 4С 6,3х2,0 L=0,025м | |
| 1 | 6***8 | Шайба | |
| 2 | 7***6 | Болт | |
| 3 | 5***6 | Гайка | |
| 4 | 7***0 | Болт | |
| 5 | 4***9 | Планка | |
| 6 | 4***0 | Труба сварная | |
| 7 | 1***6 | Рукав L=0,85м | |
| 8 | 4***1 | Планка | |
| 9 | 4***4 | Скоба | |
| 10 | 5***8 | Гайка | |
| 11 | 4***0 | Труба сварная | |
| 12 | 4***1 | стройка | |
| 13 | 7***5 | Болт | |
| 14 | 1***6 | Рукав L=1м | |
| 15 | 1***6 | Рукав L=1м | |
| 16 | 7***У | Агрегат отопительно-вентиляционный ОТ-1 | |
| 17 | 4***9 | Прокладка | |
| 18 | 4***0 | Воздуховод | |
| 19 | 1***8 | Шайба | |
| 20 | 4***8 | Скова | |
| 21 | 4***0 | Хомутик | |
| 22 | 4***5 | Щтуцер | |
| 23 | 4***0 | Хомутик | |
| 24 | 4***0 | Труба в сборе | |
| 25 | 4***2 | Штуцер | |
| 26 | 1***6 | Винт | |
| 27 | 7***0 | Болт | |
| 28 | 4***3 | Прокладка | |
| 29 | 7***5 | Болт | |
| 30 | 6***0 | Шайба | |
| 31 | 1***0 | Шайба | |
| 32 | 5***0 | Гайка | |
| 33 | 4***0 | Фильтр тонкой очистки | |
| 34 | Т***2 | Подогреватель жидкостный 14.8106 | |
| 35 | 4***0 | Колпачок | |
| 36 | 4***0 | Бачок | |
| 37 | Т***2 | Фильтр-отстойник ОФ 150В | |
| 38 | L***м | L=0,12м | |
| 39 | 4***0 | Труба в сборе | |
| 40 | 3***9 | Насос циркуляционный с электродвигателем 34.3730 | |
| 41 | 7***0 | Болт | |
| 42 | 4***0 | Планка | |
| 43 | 6***6 | Шайба | |
| 44 | 4***4 | Прокладка | |
| 45 | Т***3 | Кран трехходовой 3/4 КРТП-20 | |
| 46 | 4***8 | Гайка | |
| 47 | 4***0 | Труба сварная | |
| 48 | 1***6 | Рукав L=0,85м | |
| 49 | 1***6 | Рукав L=0,075м | |
| 50 | 4***0 | Хомут | |
| 51 | 1***6 | Рукав L=0,25 | |
| 52 | 1***6 | Рукав L=0,25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
