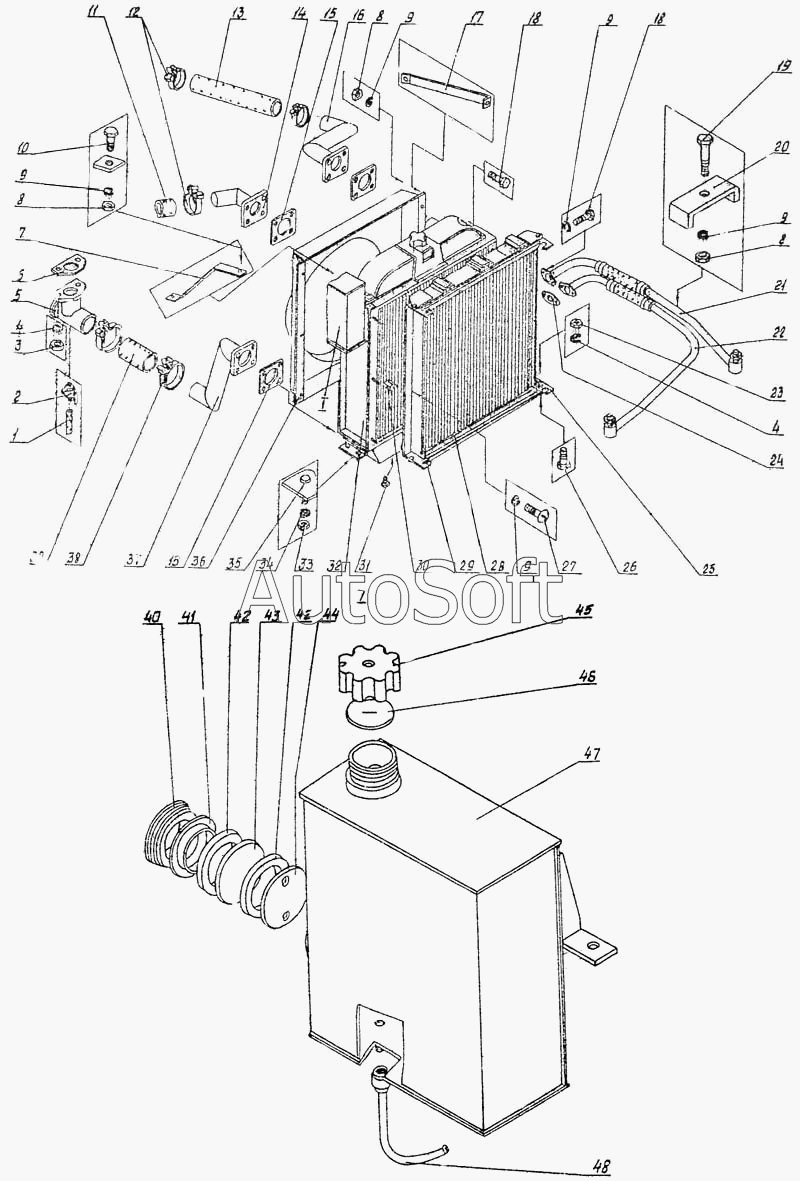

Каталог запасных частей к технике: Ковровец ЭО-4225А. Установка радиаторов
1
2
3
4
4
5
6
7
8
8
8
9
9
9
9
9
10
11
12
13
14
15
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Трубка 3,31 ТВ-40, 14L=0,1м | |
| 2 | 5***0 | Кран сливной в сборе (Кр-2) | |
| 3 | 4***3 | Гайка | |
| 4 | 6***0 | Шайба | |
| 5 | 4***0 | Патрубок | |
| 6 | 4***2 | Прокладка | |
| 7 | 4***3 | Стяжка | |
| 8 | 5***0 | Гайка | |
| 9 | 6***8 | Шайба | |
| 10 | 7***5 | Болт | |
| 11 | 1***6 | Рукав L=300 | |
| 12 | 4***0 | Хомут | |
| 13 | 1***6 | Рукав L=300 | |
| 14 | 4***0 | Патрубок | |
| 15 | 4***4 | Прокладка | |
| 16 | 4***0 | Патрубок | |
| 17 | 4***2 | Стяжка | |
| 18 | 7***0 | Болт | |
| 19 | 7***5 | Болт | |
| 20 | 4***7 | Скоба | |
| 21 | 4***0 | Трубопровод | |
| 22 | 4***0 | Трубопровод | |
| 23 | 5***0 | Гайка | |
| 24 | 4***1 | Прокладка | |
| 25 | 4***2 | Стойка | |
| 26 | 7***0 | Болт | |
| 27 | 1***6 | Винт | |
| 28 | 9***1 | Радиатор масляный в сборе со стойками 04У.03.003 | |
| 29 | 4***1 | Стойка | |
| 30 | 4***3 | Втулка | |
| 31 | 4***4 | Пробка К3/8" | |
| 32 | 2***5 | Радиатор водяной МОЧУ 13.003-1 | |
| 33 | 5***6 | Гайка | |
| 34 | 6***6 | Шайба | |
| 35 | 7***0 | Болт | |
| 36 | 4***0 | Раструб | |
| 37 | 4***0 | Патрубок | |
| 38 | 4***0 | Хомут | |
| 39 | 3***7 | Рукав-деталь 58-70,5-100-3-У | |
| 40 | 4***1 | Гайка | |
| 41 | 4***2 | Шайба | |
| 42 | 4***3 | Прокладка | |
| 43 | 4***4 | Стекло | |
| 44 | 4***5 | Прокладка | |
| 45 | 4***2 | Колпачок | |
| 46 | 4***7 | Прокладка | |
| 47 | 4***0 | Бачок расширительный | |
| 48 | 4***0 | Труба в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
