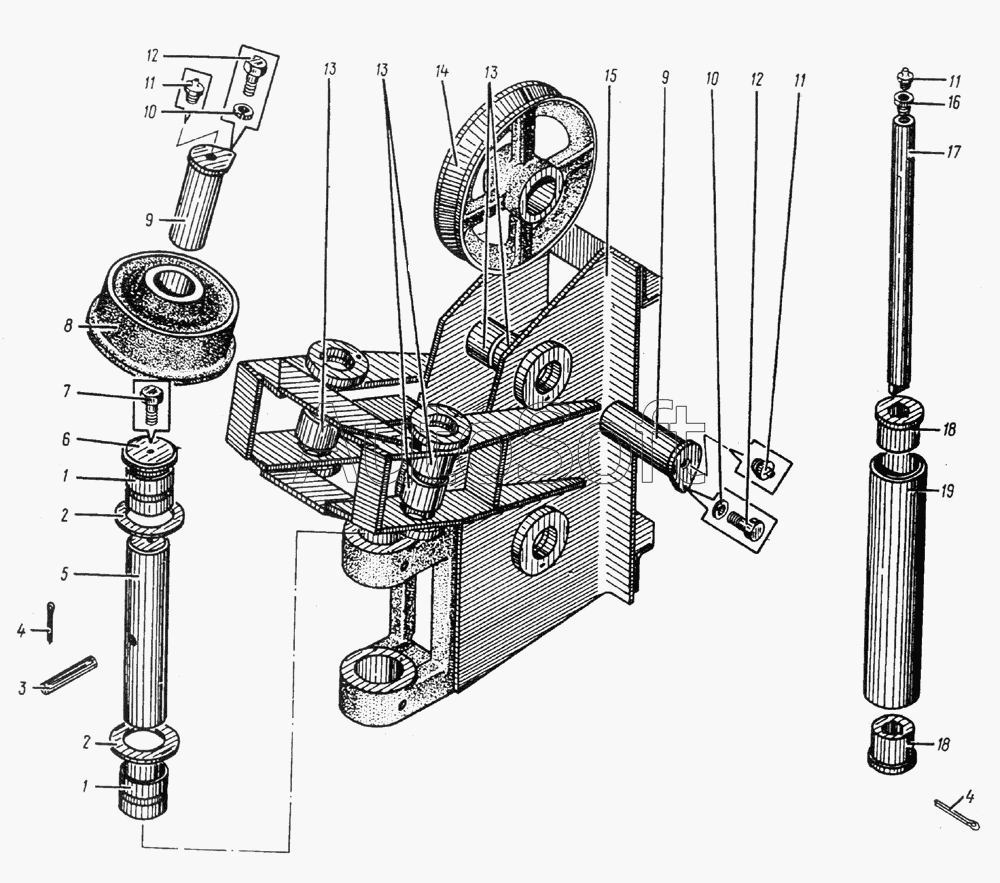

Каталог запасных частей к технике: Ковровец Э-652Б (2000). 652.210 Наводка драглайна
10
10
19
18
18
17
16
15
14
13
13
13
12
12
11
11
11
1
1
9
9
8
7
6
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***2 | Втулка кронштейна | |
| 2 | 6***3 | Шайба прокладная | |
| 3 | 6***8 | Пруток | |
| 4 | Ш***0 | Шплинт | |
| 5 | 6***9 | Ось кронштейна | |
| 6 | 6***6 | Крышка | |
| 7 | Б***0 | Болт | |
| 8 | 6***2 | Блок горизонтальный | |
| 9 | 6***1 | Ось в сборе | |
| 10 | Ш***Т | Шайба | |
| 11 | Т***3 | Масленка | |
| 12 | Б***6 | Болт | |
| 13 | 6***2 | Втулка | |
| 14 | 6***9 | Блок вертикальный | |
| 15 | 1***1 | Кронштейн сварной | |
| 16 | 6***8 | Штуцер | |
| 17 | 6***5 | Ось направляющего ролика | |
| 18 | 6***1 | Втулка направлявшего ролика | |
| 19 | 6***0 | Ролик направляющий |
