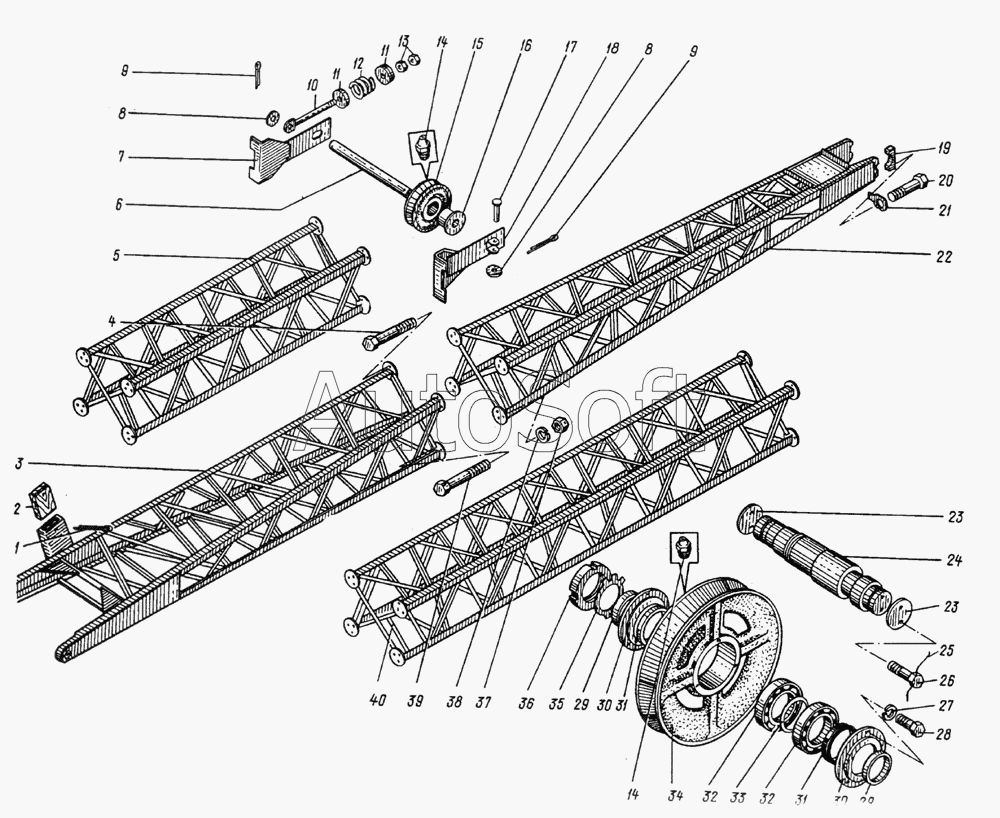

Каталог запасных частей к технике: Ковровец Э-652Б (2000). 652Б.200 Стрела решетчатая
31
31
22
23
23
24
25
26
27
28
29
29
30
30
21
32
32
33
34
35
36
37
38
39
40
11
11
2
3
4
5
6
7
8
8
9
9
10
1
12
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***. | Шплинт | |
| 2 | 5***2 | Брус буфера | |
| 3 | 6***2 | Низ стрелы | |
| 4 | Б***0 | Болт | |
| 5 | 6***4 | Вставка L=3 м | |
| 6 | 6***6 | Ось | |
| 7 | 6***1 | Кронштейн | |
| 8 | Ш***6 | Шайба | |
| 9 | Ш***5 | Шплинт | |
| 10 | 6***3 | Тяга | |
| 11 | 6***7 | Шайба | |
| 12 | 6***2 | Пружина | |
| 13 | Г***0 | Гайка | |
| 14 | Т***3 | Масленка | |
| 15 | 6***1 | Блок | |
| 16 | 6***1 | Втулка направлявшего ролика | |
| 17 | 6***1 | Палец | |
| 18 | 6***2 | Кронштейн | |
| 19 | 5***2 | Крышка подшипника | |
| 20 | Б***0 | Болт | |
| 21 | 1***5 | Шайба стопорная | |
| 22 | 6***1 | Верх стрелы | |
| 23 | 2***3 | Шайба упорная | |
| 24 | 6***2 | Ось блоков | |
| 25 | П***6 | Проволока L=1,1 м | |
| 26 | Б***0 | Болт | |
| 27 | Ш***0 | Шайба | |
| 28 | Б***5 | Болт | |
| 29 | 5***6 | Кольцо распорное | |
| 30 | 5***1 | Крышка | |
| 31 | A***1 | Манжета | |
| 32 | 2***0 | Подшипник | |
| 33 | 6***3 | Кольцо прокладное | |
| 34 | 5***5 | Блок | |
| 35 | Ш***0 | Шайба | |
| 36 | Г***2 | Гайка | |
| 37 | Г***0 | Гайка | |
| 38 | Ш***Т | Шайба | |
| 39 | Б***5 | Болт | |
| 40 | 6***5 | Вставка L=5 м |
