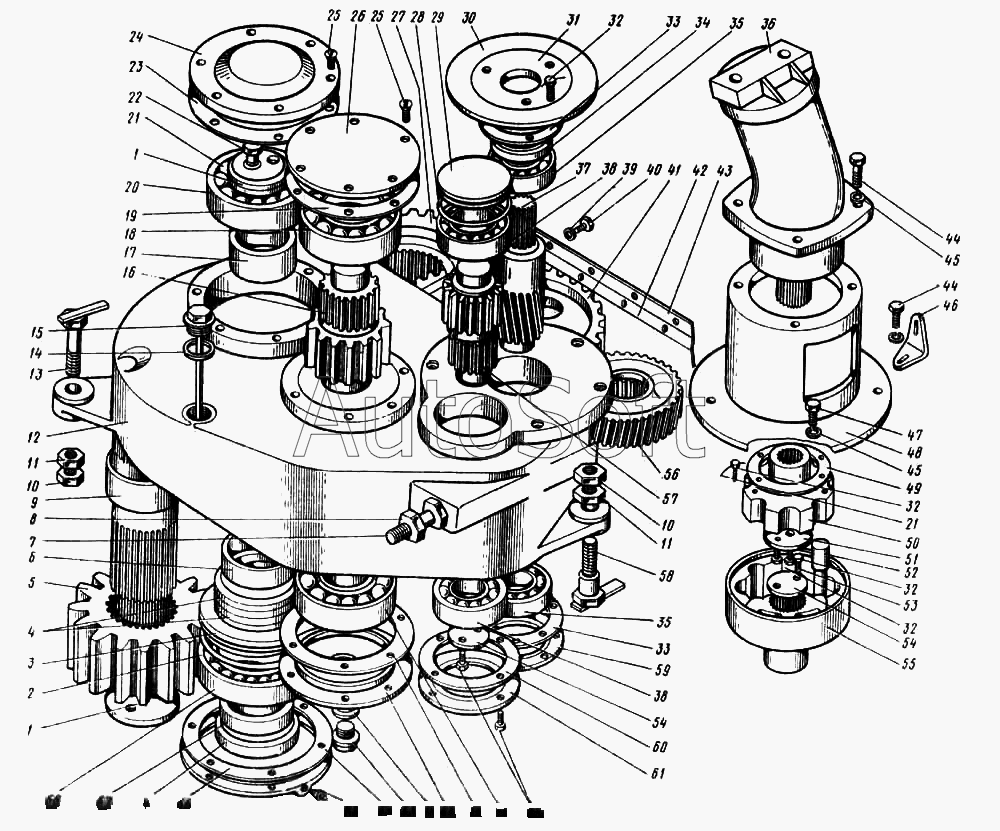

Каталог запасных частей к технике: Ковровец ЭО-4124 (2009). Механизм поворота
1
1
2
3
4
4
5
6
7
8
9
10
10
11
11
12
13
14
14
15
16
17
18
18
19
20
21
21
22
23
23
24
25
25
26
27
28
29
30
31
32
32
32
32
32
33
33
34
35
35
36
37
38
38
39
40
41
42
43
44
44
45
45
46
47
48
49
50
51
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Шайба упорная | |
| 2 | 9***2 | Кольцо | |
| 3 | 4***0 | Крышка | |
| 4 | 8***2 | Манжета | |
| 5 | 4***6 | Колесо зубчатое | |
| 6 | 4***3 | Втулка | |
| 7 | 4***6 | Болт | |
| 8 | 5***2 | Гайка | |
| 9 | 4***6 | Колесо зубчатое | |
| 10 | 5***4 | Гайка | |
| 11 | 5***4 | Гайка | |
| 12 | 4***5 | Корпус | |
| 13 | 4***0 | Болт М24х100 | |
| 14 | 4***8 | Прокладка | |
| 15 | 4***0 | Маслоуказатель | |
| 16 | 4***8 | Вал-шестерня | |
| 17 | 4***9 | Втулка | |
| 18 | 5***0 | Подшипник | |
| 19 | 4***8 | Прокладка | |
| 20 | 8***8 | Подшипник | |
| 21 | 3***4 | Проволока 3м | |
| 22 | 7***0 | Болт | |
| 23 | 4***1 | Прокладка | |
| 24 | 4***0 | Крышка | |
| 25 | 1***5 | Винт | |
| 26 | 4***2 | Крышка | |
| 27 | 4***7 | Колесо зубчатое | |
| 28 | 9***2 | Кольцо | |
| 29 | 4***4 | Крышка | |
| 30 | 4***3 | Кольцо | |
| 31 | 4***0 | Крышка | |
| 32 | 7***5 | Болт | |
| 33 | 4***4 | Прокладка | |
| 34 | 8***2 | Манжета | |
| 35 | 5***0 | Подшипник | |
| 36 | 2***1 | Гидромотор | |
| 37 | 4***0 | Вал-шестерня | |
| 38 | 5***2 | Подшипник | |
| 39 | 6***0 | Шайба | |
| 40 | 7***5 | Болт | |
| 41 | 4***3 | Колесо зубчатое | |
| 42 | 4***1 | Прокладка | |
| 43 | 4***2 | Крышка | |
| 44 | 7***0 | Болт | |
| 45 | 6***6 | Шайба | |
| 46 | 4***1 | Проушина | |
| 47 | 7***0 | Болт | |
| 48 | 4***6 | Гильза | |
| 49 | 4***4 | Кольцо | |
| 50 | 4***5 | Полумуфта | |
| 51 | 4***3 | Шайба | |
| 52 | 4***5 | Шашка | |
| 53 | 7***5 | Болт | |
| 54 | 0***0 | Шайба упорная | |
| 55 | 4***4 | Шкив | |
| 56 | 4***1 | Колесо зубчатое | |
| 57 | 4***9 | Вал-шестерня | |
| 58 | 4***0 | Болт М24х150 | |
| 59 | 4***1 | Крышка | |
| 60 | 4***2 | Прокладка | |
| 61 | 4***0 | Крышка | |
| 62 | 4***2 | Крышка | |
| 63 | 2***8 | Пробка | |
| 64 | 4***7 | Крышка | |
| 65 | 1***3 | Масленка | |
| 66 | 4***2 | Прокладка | |
| 67 | 4***1 | Втулка | |
| 68 | 5***2 | Подшипник |
