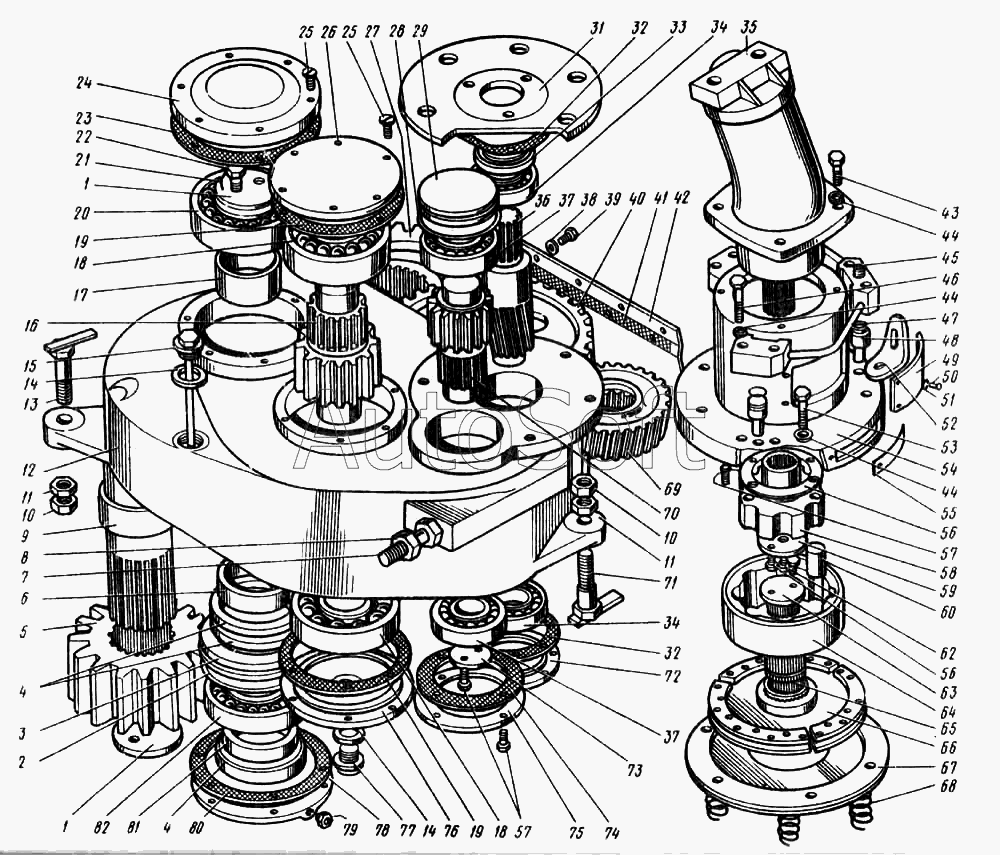

Каталог запасных частей к технике: Ковровец ЭО-4124 (2009). Механизм поворота
52
62
60
59
58
57
57
56
56
55
54
53
63
51
50
49
48
47
46
45
44
44
44
43
73
82
81
80
79
78
77
76
75
74
42
72
71
70
69
68
67
66
65
64
11
11
20
19
19
18
18
17
16
15
14
14
13
12
21
10
10
9
8
7
6
5
4
4
3
2
32
32
41
40
39
38
37
37
36
35
34
34
33
1
1
31
29
28
27
26
25
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Шайба упорная | |
| 2 | 1***2 | Кольцо | |
| 3 | 4***0 | Крышка | |
| 4 | 1***1 | Манжета | |
| 5 | 4***6 | Колесо зубчатое | |
| 6 | 4***3 | Втулка | |
| 7 | 4***6 | Болт | |
| 8 | 5***0 | Гайка | |
| 9 | 4***5 | Вал | |
| 10 | 5***4 | Гайка | |
| 11 | 5***4 | Гайка | |
| 12 | 4***5 | Корпус | |
| 13 | 4***0 | Болт М24х100 | |
| 14 | 4***8 | Прокладка | |
| 15 | 4***0 | Маслоуказатель | |
| 16 | 4***8 | Вал-шестерня | |
| 17 | 4***9 | Втулка | |
| 18 | 5***0 | Подшипник | |
| 19 | 4***8 | Прокладка | |
| 20 | 8***8 | Подшипник | |
| 21 | 1***4 | Проволока L=1500 мм | |
| 22 | 7***0 | Болт | |
| 23 | 4***1 | Прокладка | |
| 24 | 4***0 | Крышка | |
| 25 | 1***5 | Винт | |
| 26 | 4***2 | Крышка | |
| 27 | 4***7 | Колесо зубчатое | |
| 28 | 1***2 | Кольцо | |
| 29 | 4***4 | Крышка | |
| 31 | 4***4 | Крышка | |
| 32 | 4***4 | Прокладка | |
| 33 | 1***5 | Манжета | |
| 34 | 5***0 | Подшипник | |
| 35 | 2***1 | Гидромотор | |
| 36 | 4***0 | Вал-шестерня | |
| 37 | 5***2 | Подшипник | |
| 38 | 6***0 | Шайба | |
| 39 | 7***5 | Болт | |
| 40 | 4***3 | Колесо зубчатое | |
| 41 | 4***1 | Прокладка | |
| 42 | 4***2 | Крышка | |
| 43 | 7***0 | Болт | |
| 44 | 6***6 | Шайба | |
| 45 | 4***0 | Питатель | |
| 46 | 7***5 | Болт | |
| 47 | 0***2 | Кольцо | |
| 48 | 4***0 | Поршень | |
| 49 | 4***6 | Крышка | |
| 50 | 7***0 | Болт | |
| 51 | 6***8 | Шайба | |
| 52 | 4***1 | Проушина | |
| 53 | 7***0 | Болт | |
| 54 | 4***3 | Гильза | |
| 55 | 4***4 | Крышка | |
| 56 | 4***4 | Кольцо | |
| 57 | 7***5 | Болт | |
| 58 | 4***2 | Полумуфта | |
| 59 | 4***3 | Шайба | |
| 60 | 4***5 | Шашка | |
| 62 | 7***5 | Болт | |
| 63 | 4***9 | Шайба | |
| 64 | 4***0 | Полумуфта | |
| 65 | 4***2 | Кольцо | |
| 66 | 4***0 | Диск | |
| 67 | 4***0 | Диск | |
| 68 | 4***7 | Пружина | |
| 69 | 4***1 | Колесо зубчатое | |
| 70 | 4***9 | Вал-шестерня | |
| 71 | 4***0 | Болт М24х150 | |
| 72 | 4***1 | Крышка | |
| 73 | 0***0 | Шайба упорная | |
| 74 | 4***2 | Прокладка | |
| 75 | 4***0 | Крышка | |
| 76 | 4***2 | Крышка | |
| 77 | 2***8 | Пробка | |
| 78 | 4***7 | Крышка | |
| 79 | 1***3 | Масленка | |
| 80 | 4***2 | Прокладка | |
| 81 | 4***1 | Втулка | |
| 82 | 5***2 | Подшипник |
