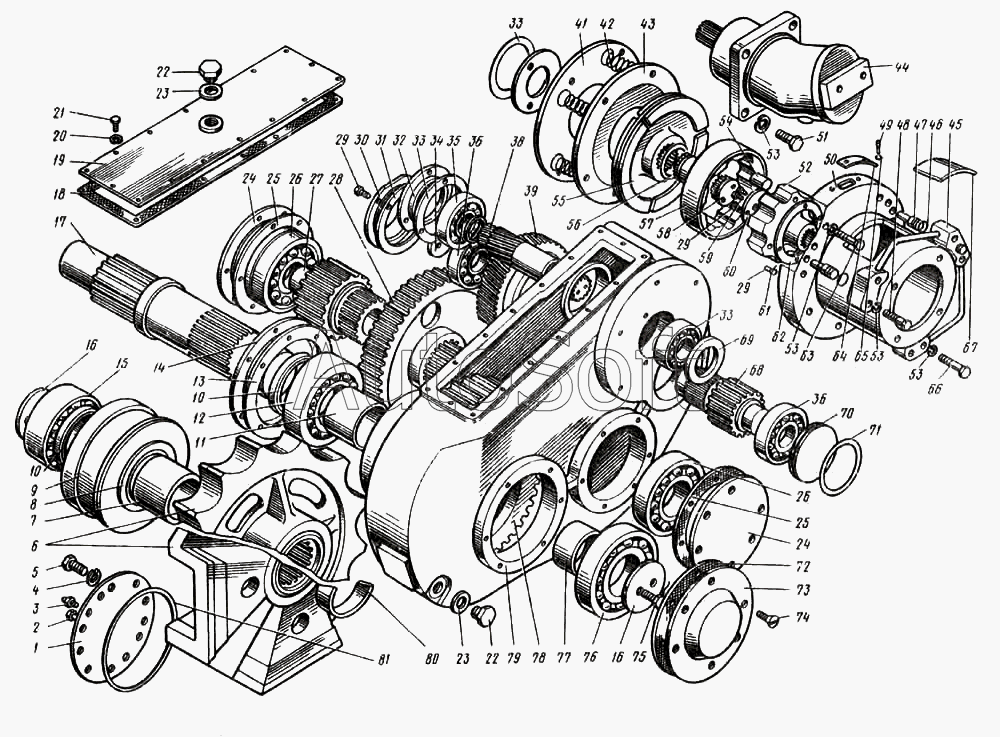

Каталог запасных частей к технике: Ковровец ЭО-4124 (2009). Редуктор ходового механизма
51
61
60
59
58
57
56
55
54
53
53
53
53
52
62
50
49
48
47
46
45
44
43
42
41
72
81
80
79
78
77
76
75
74
73
39
71
70
69
68
67
66
65
64
63
9
17
16
16
15
14
13
12
11
10
10
8
7
6
5
4
3
2
27
38
36
36
35
34
33
33
33
32
31
30
29
29
29
28
1
26
26
25
25
24
24
23
23
22
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4121.16.03.002 | 4***2 | Корпус (на 4121Б.16.24.000, 4124.16.33.000) | |
| 4124.16.32.005-1 | 4***1 | Вал | |
| 4124.16.32.0064 | 4***4 | Колесо ведущее | |
| 4124.16.32.008 | 4***8 | Крышка | |
| 4124.16.32.009-1 | 4***1 | Крышка | |
| 4124.16.32.010-1 | 4***1 | Втулка | |
| 4124.16.32.011 | 4***1 | Шайба упорная | |
| 1 | 4***0 | Крышка | |
| 2 | 4***7 | Штуцер | |
| 3 | 1***3 | Масленка | |
| 4 | 6***2 | Шайба | |
| 5 | 7***5 | Болт | |
| 6 | 4***0 | Колесо ведущее с наплавкой | |
| 7 | 4***2 | Втулка | |
| 8 | H***2 | Кольцо | |
| 9 | 4***0 | Стакан | |
| 10 | 1***2 | Манжета | |
| 11 | 4***1 | Втулка | |
| 12 | 5***2 | Подшипник | |
| 13 | 4***2 | Прокладка | |
| 14 | 4***2 | Крышка | |
| 15 | 5***8 | Подшипник | |
| 16 | 0***0 | Шайба упорная | |
| 17 | 4***6 | Вал | |
| 18 | 4***1 | Прокладка | |
| 19 | 4***0 | Крышка | |
| 20 | 6***0 | Шайба | |
| 21 | 7***5 | Болт | |
| 22 | 2***8 | Пробка | |
| 23 | 4***8 | Прокладка | |
| 24 | 4***2 | Крышка | |
| 25 | 4***8 | Прокладка | |
| 26 | 5***0 | Подшипник | |
| 27 | 4***8 | Вал-шестерня | |
| 28 | 4***3 | Колесо зубчатое | |
| 29 | 7***5 | Болт | |
| 30 | 4***0 | Крышка | |
| 31 | 4***2 | Прокладка | |
| 32 | 4***1 | Крышка | |
| 33 | 4***4 | Прокладка | |
| 34 | 0***0 | Шайба упорная | |
| 35 | 5***0 | Подшипник | |
| 36 | 5***2 | Подшипник | |
| 38 | 4***1 | Вал-шестерня | |
| 39 | 4***2 | Колесо зубчатое | |
| 41 | 4***4 | Крышка | |
| 42 | 4***7 | Пружина | |
| 43 | 4***0 | Диск | |
| 44 | 2***1 | Гидромотор | |
| 45 | 4***0 | Питатель | |
| 46 | 0***2 | Кольцо | |
| 47 | 4***0 | Поршень | |
| 48 | 4***9 | Болт | |
| 49 | 7***0 | Болт | |
| 50 | 4***3 | Гильза | |
| 51 | 7***0 | Болт | |
| 52 | 4***2 | Полумуфта | |
| 53 | 6***6 | Шайба | |
| 54 | 4***5 | Шашка | |
| 55 | 4***0 | Диск | |
| 56 | 4***2 | Кольцо | |
| 57 | 4***0 | Полумуфта | |
| 58 | 4***9 | Шайба | |
| 59 | 7***5 | Болт | |
| 60 | 4***3 | Шайба | |
| 61 | 1***4 | Проволока 1=1700 мм | |
| 62 | 4***4 | Кольцо | |
| 63 | 7***0 | Болт | |
| 64 | 4***4 | Крышка | |
| 65 | 6***8 | Шайба | |
| 66 | 7***5 | Болт | |
| 67 | 4***6 | Крышка | |
| 68 | 4***9 | Вал-шестерня | |
| 69 | 1***1 | Манжета | |
| 70 | 4***4 | Крышка | |
| 71 | 1***2 | Кольцо | |
| 72 | 4***1 | Прокладка | |
| 73 | 4***0 | Крышка | |
| 74 | 1***5 | Винт | |
| 75 | 7***0 | Болт | |
| 76 | 8***8 | Подшипник | |
| 77 | 4***9 | Втулка | |
| 78 | 4***7 | Колесо зубчатое | |
| 79 | 4***5 | Корпус (на 4121Б.16.23.000, 4124.16.32.000) | |
| 80 | 4***1 | Втулка | |
| 81 | 1***2 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
