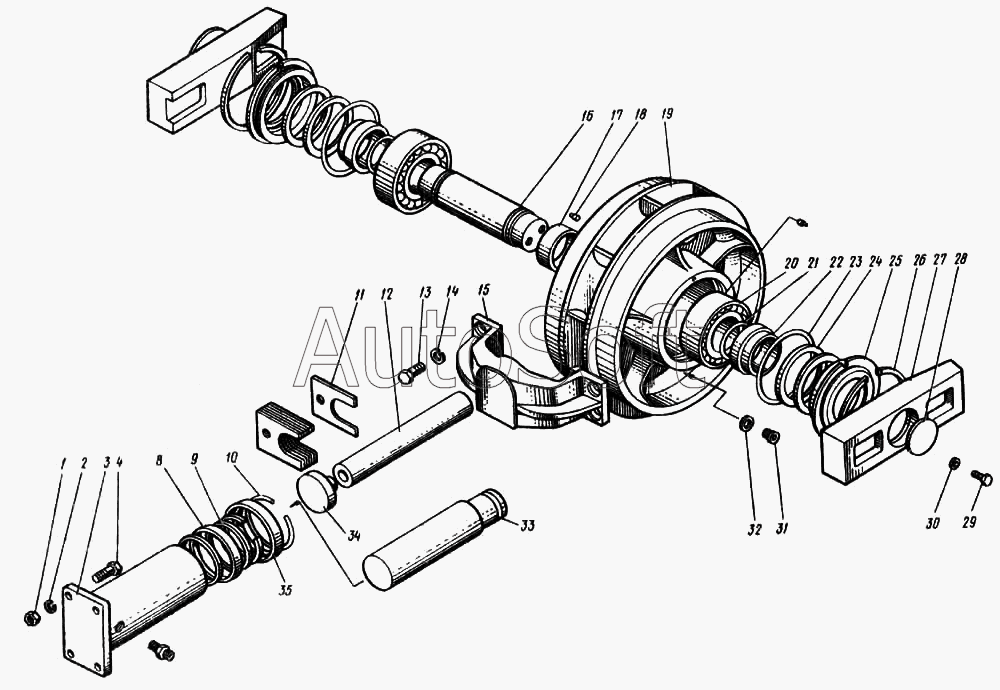

Каталог запасных частей к технике: Ковровец ЭО-4124 (2009). Механизм натяжения
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
10
2
3
4
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***6 | Гайка | |
| 2 | 6***6 | Шайба | |
| 3 | 4***0 | Цилиндр | |
| 4 | 7***5 | Болт | |
| 5 | 4***0 | Уплотнение 110x90 | |
| 6 | 4***4 | Втулка | |
| 7 | 4***3 | Грязесъемник | |
| 8 | 4***4 | Втулка | |
| 9 | 4***5 | Кольцо | |
| 10 | 4***6 | Кольцо | |
| 11 | 4***3 | Скоба | |
| 12 | 4***9 | Стержень | |
| 13 | 7***0 | Болт | |
| 14 | 6***0 | Шайба | |
| 15 | 4***4 | Вилка | |
| 16 | 4***2 | Ось | |
| 17 | 4***8 | Втулка | |
| 18 | 4***9 | Штифт | |
| 19 | 4***1 | Колесо натяжное | |
| 20 | 5***8 | Подшипник | |
| 21 | 9***2 | Кольцо | |
| 22 | 4***1 | Втулка | |
| 23 | 9***2 | Кольцо | |
| 24 | 8***2 | Манжета | |
| 25 | 4***1 | Крышка | |
| 26 | 1***6 | Кольцо пружинное | |
| 27 | 4***3 | Ползун | |
| 28 | 0***0 | Шайба упорная | |
| 29 | 7***0 | Болт | |
| 30 | 6***2 | Шайба | |
| 31 | 4***0 | Пробка | |
| 32 | 4***5 | Прокладка | |
| 33 | 4***1 | Плунжер | |
| 34 | 4***0 | Пята | |
| 35 | 4***5 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
