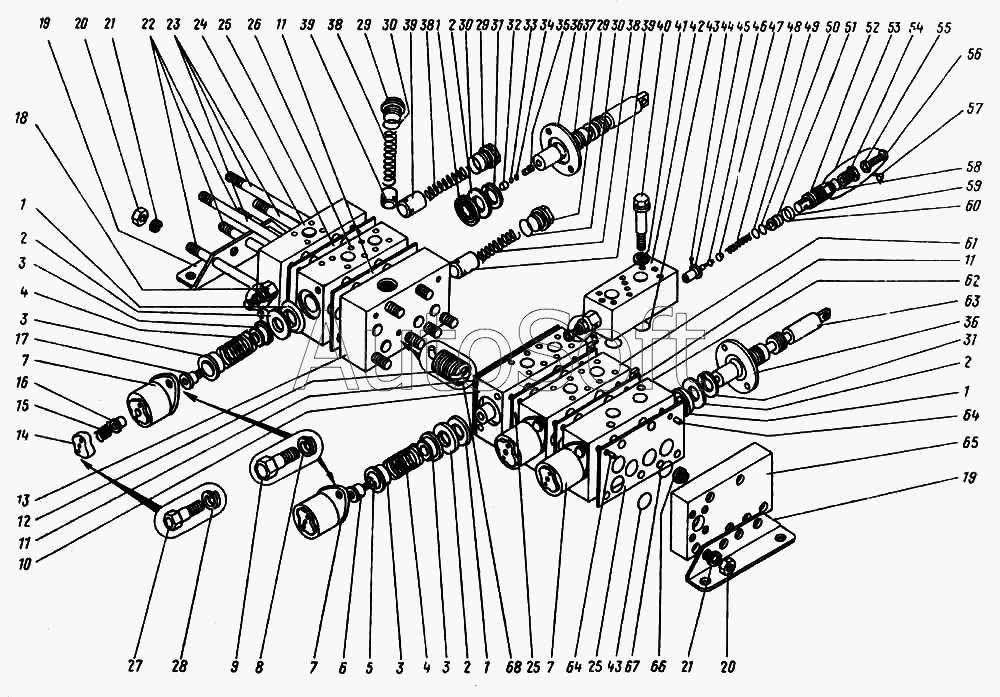

Каталог запасных частей к технике: Ковровец ЭО-4124 (2009). Гидрораспределитель четырехсекционный
43
43
51
50
49
48
47
46
45
44
52
42
41
40
39
39
39
38
38
38
37
36
36
60
68
67
66
65
64
64
63
62
61
35
59
58
57
56
55
54
53
9
17
16
15
14
13
12
11
11
11
10
18
8
7
7
7
6
5
4
4
3
3
3
3
2
2
2
2
26
34
33
32
31
31
30
30
30
29
29
29
28
27
1
1
1
1
25
25
25
24
23
22
21
21
20
20
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***1 | Манжета | |
| 2 | У***1 | Шайба | |
| 3 | У***1 | Шайба опорная | |
| 4 | У***1 | Пружина | |
| 5 | 6***2 | Шайба | |
| 6 | 4***3 | Хвостовик | |
| 7 | 4***2 | Стакан | |
| 8 | 6***0 | Шайба | |
| 9 | 7***5 | Болт | |
| 10 | 4***0 | Секция рабочая в сборе | |
| 11 | 4***2 | Пластина уплотнительная | |
| 12 | У***4 | Демпфер | |
| 13 | 4***0 | Секция промежуточная | |
| 14 | 4***3 | Крышка | |
| 15 | 4***0 | Пружина | |
| 16 | 4***2 | Упор | |
| 17 | 4***7 | Хвостовик | |
| 18 | 5***A | Клапан предохранительный | |
| 19 | У***1 | Угольник | |
| 20 | У***2 | Гайка М20х1,5 | |
| 21 | 6***0 | Шайба | |
| 22 | 4***2 | Шпилька | |
| 23 | 4***1 | Шпилька | |
| 24 | 4***0 | Секция напорная | |
| 25 | 4***1 | Пластина уплотнительная | |
| 26 | 4***0 | Секция рабочая управления стрелой | |
| 27 | 7***0 | Болт | |
| 28 | 6***8 | Шайба | |
| 29 | У***1 | Пробка | |
| 30 | 9***0 | Кольцо | |
| 31 | У***1 | Грязесъемник | |
| 32 | 4***5 | Пробка | |
| 33 | 9***5 | Кольцо | |
| 34 | 1***4 | Шайба защитная | |
| 35 | 4***4 | Пробка | |
| 36 | 4***4 | Крышка | |
| 37 | 4***7 | Золотник | |
| 38 | У***9 | Пружина | |
| 39 | У***8 | Клапан обратный | |
| 40 | У***7 | Болт | |
| 41 | 6***8 | Шайба | |
| 42 | У***2 | Блок перепускных клапанов | |
| 43 | 9***6 | Кольцо | |
| 44 | 5***1 | Штифт | |
| 45 | 5***4 | Втулка | |
| 46 | 5***8 | Золотник | |
| 47 | 5***9 | Тарелка | |
| 48 | 5***7 | Пружина | |
| 49 | 9***0 | Кольцо | |
| 50 | 5***9 | Шайба | |
| 51 | 5***7 | Поршень | |
| 52 | 5***5 | Стакан | |
| 53 | 2***1 | Проволока | |
| 54 | 5***8 | Пробка | |
| 55 | 5***6 | Гайка | |
| 56 | 5***1 | Винт | |
| 57 | 1***7 | Пломба | |
| 58 | 1***6 | Прокладка | |
| 59 | 5***1 | Шайба | |
| 60 | 9***6 | Кольцо | |
| 61 | 4***0 | Секция рабочая в сборе | |
| 62 | 4***0 | Секция рабочая в сборе | |
| 63 | 4***1 | Золотник | |
| 64 | У***2 | Штифт | |
| 65 | 4***0 | Крышка сливная | |
| 66 | 4***6 | Кольцо | |
| 67 | 9***6 | Кольцо | |
| 68 | У***4 | Демпфер |
