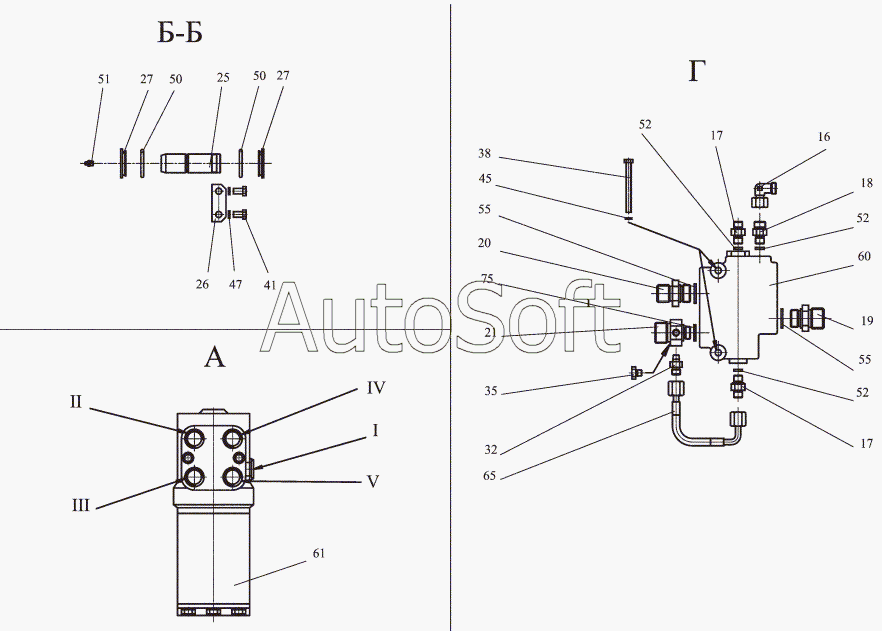

Каталог запасных частей к технике: Амкодор-351 (2006). ТО-28А.78.00.000-02 Гидросистема рулевого управления
47
55
55
52
52
52
51
50
50
45
41
75
38
65
61
60
19
18
17
17
16
20
35
32
27
27
26
25
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***0 | Трубопровод | |
| 2 | Т***1 | Фильтр магистральный | |
| 3 | Т***0 | Кронштейн | |
| 4 | Т***0 | Клапан обратный | |
| 5 | Т***0 | Трубопровод | |
| 6 | Т***0 | Трубопровод | |
| 7 | Т***0 | Штуцер | |
| 8 | Т***0 | Трубопровод | |
| 9 | Т***0 | Трубопровод | |
| 10 | Т***0 | Переходник | |
| 11 | Т***0 | Клапан обратный | |
| 12 | 3***0 | Коллектор сливной | |
| 13 | Т***1 | Рукав | |
| 14 | Т***0 | Гидроцилиндр поворота руля | |
| 15 | У***2 | Реле давления | |
| 16 | У***0 | Соединение | |
| 17 | 3***1 | Штуцер | |
| 18 | 3***2 | Штуцер | |
| 19 | 3***3 | Штуцер | |
| 20 | 3***4 | Штуцер | |
| 21 | 3***6 | Штуцер | |
| 22 | 3***8 | Плита | |
| 23 | 3***9 | Шпилька | |
| 24 | Т***4 | Штуцер | |
| 25 | Т***4 | Палец | |
| 26 | Т***7 | Ригель | |
| 27 | Т***5 | Держатель | |
| 28 | Т***1 | Болт | |
| 29 | Т***1 | Штуцер | |
| 30 | Т***4 | Штуцер | |
| 31 | Т***5 | Штуцер | |
| 32 | У***1 | Штуцер | |
| 33 | У***2 | Штуцер | |
| 34 | У***4 | Штуцер | |
| 35 | У***1 | Заглушка | |
| 36 | У***2 | Заглушка | |
| 37 | М***6 | Болт | |
| 38 | М***6 | Болт | |
| 39 | М***6 | Болт | |
| 40 | М***6 | Болт | |
| 41 | М***6 | Болт | |
| 42 | М***5 | Гайка | |
| 43 | М***5 | Гайка | |
| 44 | М***3 | Контргайка | |
| 45 | 8***2 | Шайба | |
| 46 | 1***2 | Шайба | |
| 47 | 1***2 | Шайба | |
| 48 | А***1 | Шайба | |
| 49 | 0***9 | Кольцо | |
| 50 | 0***9 | Кольцо | |
| 51 | 1***3 | Масленка | |
| 52 | 1***8 | Прокладка | |
| 53 | 1***8 | Прокладка | |
| 54 | 2***8 | Прокладка | |
| 55 | 2***8 | Прокладка | |
| 56 | 1***2 | Рукав (L=350мм) | |
| 57 | 2***2 | Рукав (L= 600мм) | |
| 58 | 2***2 | Рукав (L= 600мм) | |
| 59 | 9***К | Гидроклапан обратный | |
| 60 | 1***0 | Клапан приоритетный | |
| 61 | 1***0 | Насос-дозатор | |
| 62 | 1***2 | Зажим ТОRRО | |
| 63 | 2***2 | Зажим TORRO | |
| 64 | К***8 | Кабельная стяжка | |
| 65 | 1***1 | Рукав высокого давления | |
| 66 | 1***1 | Рукав высокого давления | |
| 67 | 1***1 | Рукав высокого давления | |
| 68 | 1***p | Рукав высокого давления | |
| 69 | 1***p | Рукав высокого давления | |
| 70 | 2***p | Рукав высокого давления | |
| 71 | 2***p | Рукав высокого давления | |
| 72 | 2***p | Рукав высокого давления | |
| 73 | 2***p | Рукав высокого давления | |
| 74 | 2***p | Рукав | |
| 75 | Т***9 | Шайба |
