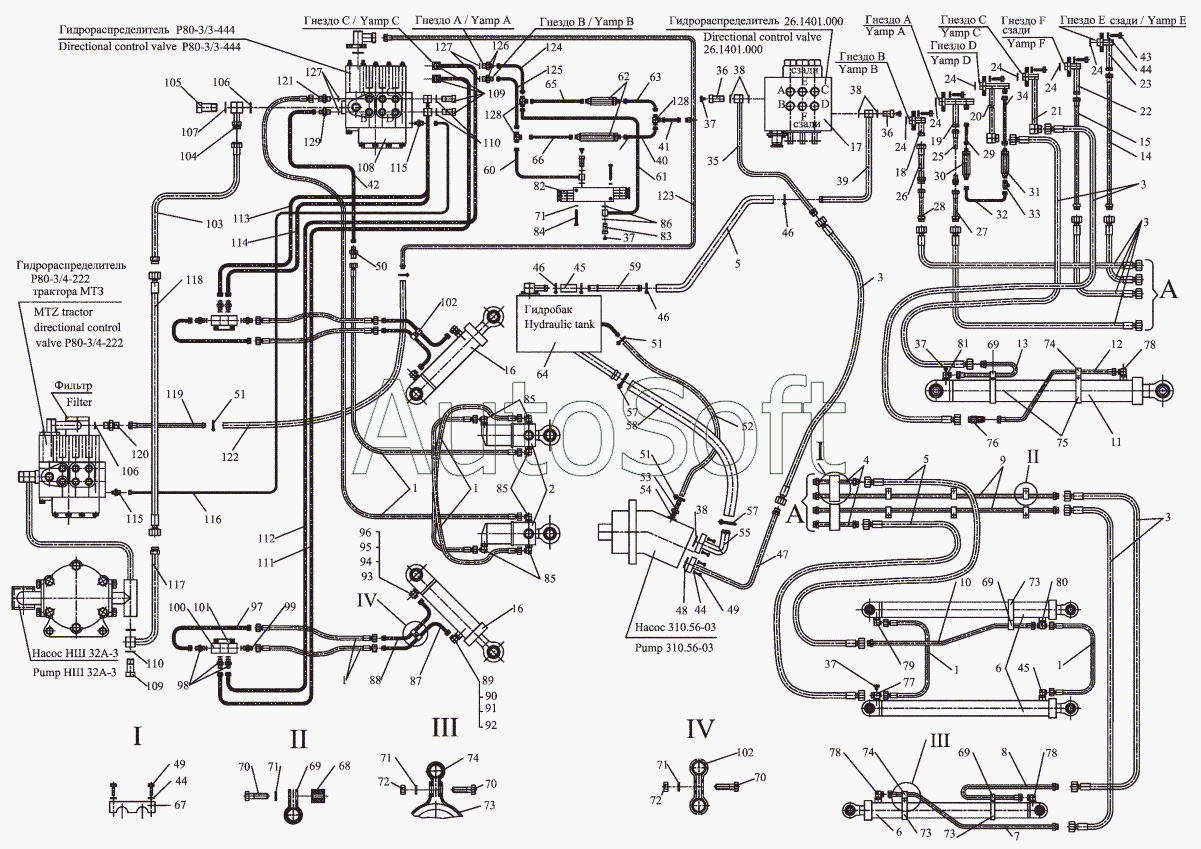

Каталог запасных частей к технике: Амкодор-702 (2006). ТО-49.12.00.000 Гидросистема
1
1
1
1
1
2
3
3
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
24
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
37
37
38
38
38
39
40
41
42
43
44
44
44
45
45
46
46
46
47
48
49
49
50
51
51
51
52
53
54
55
57
57
58
59
59
60
61
62
63
64
65
66
69
69
69
69
70
70
70
71
71
71
71
72
72
73
73
73
73
74
74
74
75
76
77
78
78
78
79
80
81
82
83
84
85
85
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
102
103
104
105
106
106
107
108
109
109
110
110
111
112
113
114
115
115
116
117
118
119
120
121
122
123
124
125
126
127
127
128
128
129
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***У | Рукав | |
| 2 | 1***0 | Гидроцилиндр | |
| 3 | Р***У | Рукав | |
| 4 | Т***0 | Трубопровод | |
| 5 | 3***2 | Рукав | |
| 6 | 1***0 | Гидроцилиндр | |
| 7 | Т***0 | Трубопровод | |
| 8 | Т***0 | Трубопровод | |
| 9 | Т***0 | Трубопровод | |
| 10 | Т***0 | Трубопровод | |
| 11 | 1***0 | Гидроцилиндр | |
| 12 | Т***0 | Трубопровод | |
| 13 | Т***0 | Трубопровод | |
| 14 | Т***0 | Трубопровод | |
| 15 | Т***0 | Трубопровод | |
| 16 | 1***0 | Гидроцилиндр | |
| 17 | 2***0 | Гидрораспределитель | |
| 18 | Т***0 | Переходник | |
| 19 | Т***0 | Переходник | |
| 20 | Т***0 | Переходник | |
| 21 | Т***0 | Переходник | |
| 22 | Т***1 | Переходник | |
| 23 | Т***2 | Переходник | |
| 24 | 0***9 | Кольцо | |
| 25 | Т***0 | Трубопровод | |
| 26 | Т***0 | Трубопровод | |
| 27 | Т***0 | Трубопровод | |
| 28 | Т***0 | Трубопровод | |
| 29 | Т***0 | Трубопровод | |
| 30 | Т***0 | Клапан предохранительный | |
| 31 | Т***0 | Клапан предохранительный | |
| 32 | Т***0 | Трубопровод | |
| 33 | Т***0 | Соединение | |
| 34 | Т***0 | Трубопровод | |
| 35 | Т***0 | Трубопровод | |
| 36 | Т***4 | Болт зажимной | |
| 37 | Т***7 | Пробка | |
| 38 | 0***9 | Кольцо | |
| 39 | Т***0 | Трубопровод | |
| 40 | Т***0 | Трубопровод | |
| 41 | Т***0 | Трубопровод | |
| 42 | Т***0 | Трубопровод | |
| 43 | М***6 | Болт | |
| 44 | 1***2 | Шайба | |
| 45 | 3***2 | Рукав | |
| 46 | 3***2 | Зажимы ТОRRО | |
| 47 | Т***0 | Трубопровод | |
| 48 | 0***9 | Кольцо | |
| 49 | М***6 | Болт | |
| 50 | Д***5 | Штуцер | |
| 51 | 2***2 | Зажим TORRO | |
| 52 | 1***2 | Рукав | |
| 53 | Т***7 | Штуцер | |
| 54 | 0***9 | Кольцо | |
| 55 | Т***0 | Фланец | |
| 56 | 0***9 | Кольцо | |
| 57 | 5***2 | Зажим TORRO | |
| 58 | 4***2 | Рукав | |
| 59 | Т***1 | Коллектор | |
| 59 | Т***2 | Трубопровод | |
| 60 | Т***0 | Трубопровод | |
| 61 | Т***0 | Трубопровод | |
| 62 | Т***0 | Клапан предохранительный | |
| 63 | Т***0 | Трубопровод | |
| 64 | Т***1 | Установка гидробака | |
| 65 | Т***0 | Трубопровод | |
| 66 | Т***0 | Трубопровод | |
| 69 | Т***5 | Хомут | |
| 70 | М***6 | Болт | |
| 71 | 8***2 | Шайба | |
| 72 | М***5 | Гайка | |
| 73 | Т***3 | Хомут | |
| 74 | Т***4 | Хомут | |
| 75 | Т***2 | Хомут | |
| 76 | Т***0 | Дроссель | |
| 77 | Т***8 | Тройник | |
| 78 | Т***4 | Угольник | |
| 79 | Т***3 | Угольник | |
| 80 | Т***7 | Тройник | |
| 81 | Т***5 | Угольник | |
| 82 | Т***0 | Клапан перепускной | |
| 83 | Т***8 | Болт зажимной | |
| 84 | М***6 | Болт | |
| 85 | 8***2 | Шайба | |
| 86 | 1***8 | Прокладка | |
| 87 | Т***0 | Трубопровод | |
| 88 | Т***0 | Трубопровод | |
| 89 | Т***7 | Угольник поворотный | |
| 90 | Т***4 | Установочная гайка | |
| 91 | Т***7 | Защитная шайба | |
| 92 | 0***9 | кольцо | |
| 93 | Д***0 | Клапан замедлительный | |
| 94 | Д***4 | Гайка установочная | |
| 95 | Д***5 | Защитная шайба | |
| 96 | 0***9 | Кольцо | |
| 97 | Т***0 | Трубопровод | |
| 98 | Д***8 | Штуцер | |
| 99 | Д***9 | Штуцер | |
| 100 | Т***0 | Гидрозамок | |
| 101 | Т***8 | Кронштейн клапана | |
| 102 | Д***4 | Скоба | |
| 103 | Т***0 | Трубопровод | |
| 104 | Т***0 | Угольник поворотный | |
| 105 | Т***5 | Болт зажимной | |
| 106 | 0***9 | Кольцо | |
| 107 | 2***8 | Прокладка | |
| 108 | Р***4 | Гидрораспределитель | |
| 109 | Т***6 | Болт зажимной | |
| 110 | 2***8 | Прокладка | |
| 111 | Т***0 | Трубопровод | |
| 112 | Т***0 | Трубопровод | |
| 113 | Т***0 | Трубопровод | |
| 114 | Т***0 | Трубопровод | |
| 115 | Т***4 | Штуцер | |
| 116 | Т***0 | Трубопровод | |
| 117 | Т***0 | Трубопровод | |
| 118 | Р***У | Рукав | |
| 119 | Т***0 | Трубопровод | |
| 120 | Т***2 | Штуцер | |
| 121 | Т***3 | Штуцер | |
| 122 | 2***2 | Рукав | |
| 123 | Т***0 | Трубопровод | |
| 124 | Т***0 | Трубопровод | |
| 125 | Т***0 | Трубопровод | |
| 126 | Т***7 | Штуцер | |
| 127 | 0***9 | Кольцо | |
| 128 | Т***9 | Тройник | |
| 129 | Т***1 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
