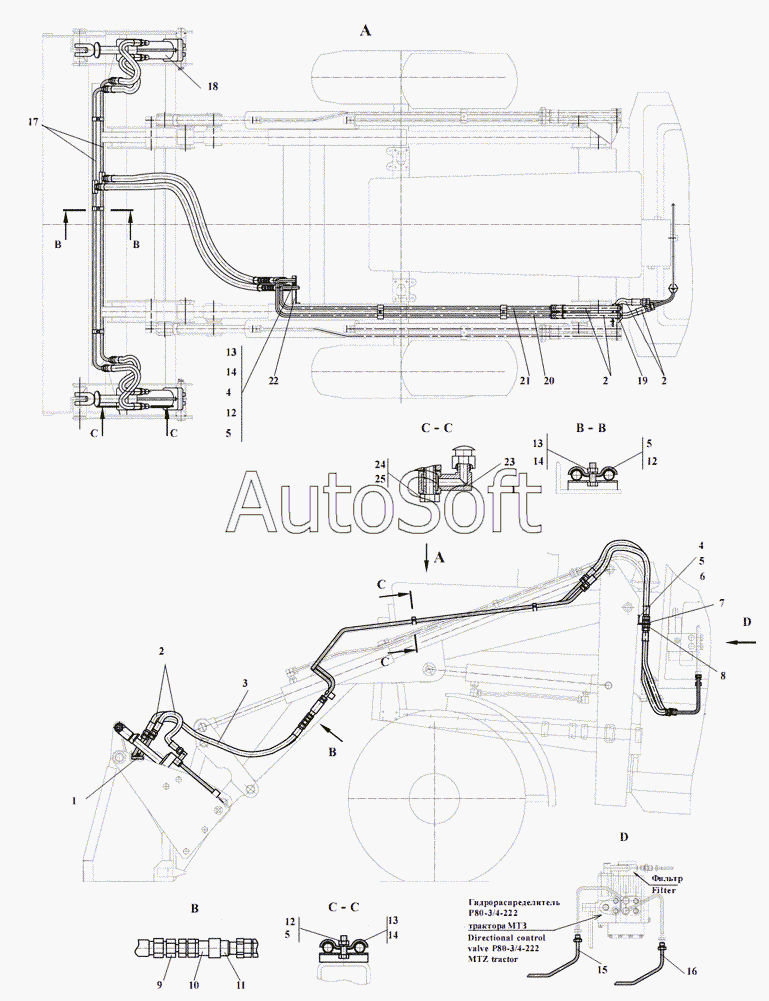

Каталог запасных частей к технике: Амкодор-702 (2006). ДЗ-133.53.03.000 Гидросистема
1
2
2
2
3
4
4
5
5
5
5
6
7
8
9
10
11
12
12
12
13
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Кронштейн | |
| 2 | 2***p | Рукав | |
| 3 | 2***p | Рукав | |
| 4 | М***6 | Болт | |
| 5 | 8***2 | Шайба | |
| 6 | 8***1 | Шайба | |
| 7 | М***3 | Контргайка | |
| 8 | Д***2 | Штуцер | |
| 9 | Т***0 | Гидросистема адаптера | |
| 10 | Ю***1 | Охватываемая полумуфта | |
| 11 | Ю***1 | Муфта | |
| 12 | М***5 | Гайка | |
| 13 | Д***4 | Скоба | |
| 14 | Д***3 | Прокладка | |
| 15 | Д***0 | Трубопровод | |
| 16 | Д***0 | Трубопровод | |
| 17 | Д***0 | Трубопровод | |
| 18 | Ц***3 | Гидроцилиндр | |
| 19 | Д***1 | Кронштейн | |
| 20 | Д***1 | Трубопровод | |
| 21 | Д***0 | Трубопровод | |
| 22 | Д***3 | Кронштейн | |
| 23 | Д***0 | Угольник поворотный | |
| 24 | Т***6 | Болт зажимной | |
| 25 | 2***3 | Прокладка |
