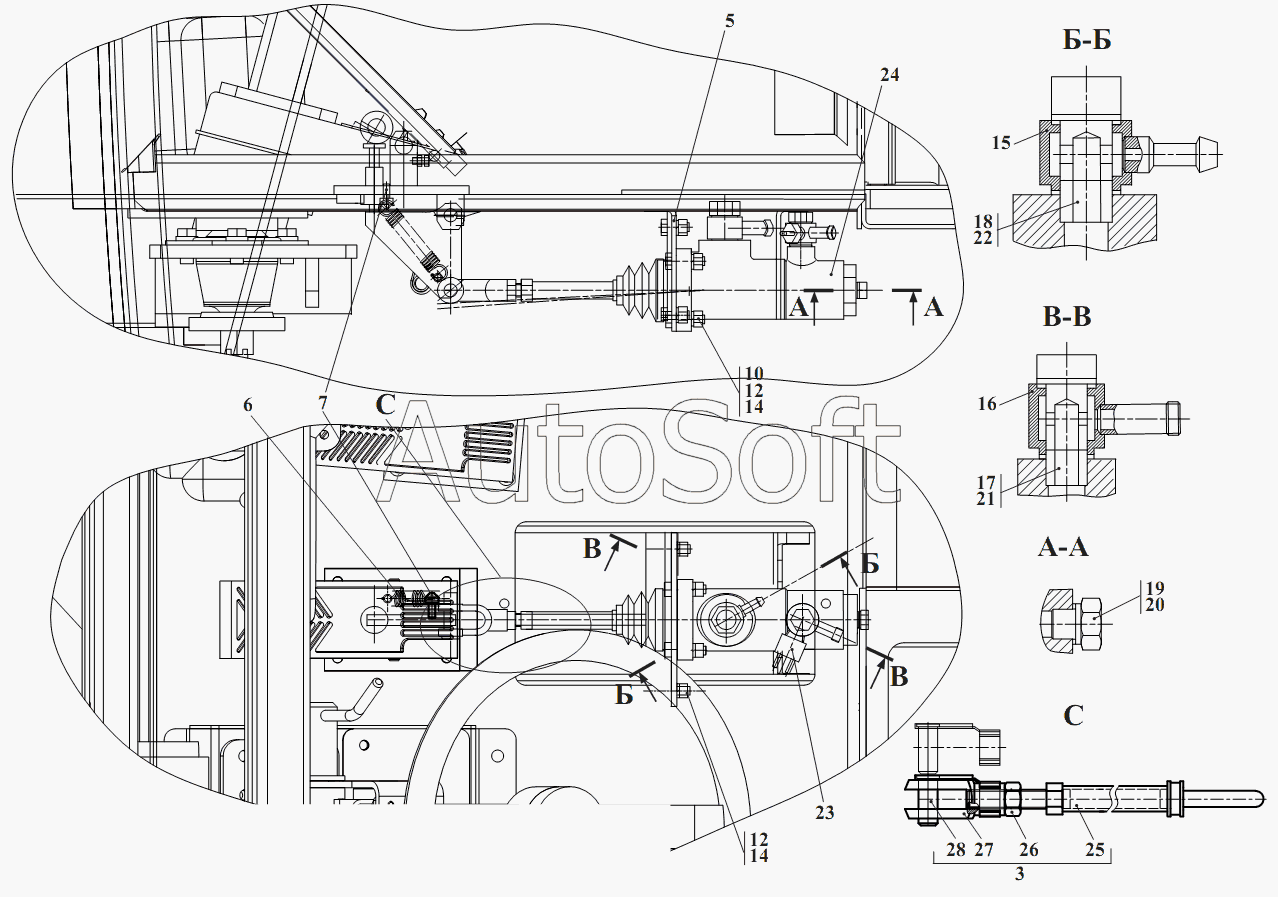

Каталог запасных частей к технике: Амкодор-320 (2009). Установка главного тормозного цилиндра 320.35.05.005
3
5
6
7
10
12
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 320.35.05.010 | 3***0 | Главный тормозной цилиндр | |
| 3 | 3***0 | Тяга | |
| 5 | 3***1 | Пластина | |
| 6 | 3***2 | Пружина | |
| 7 | 3***3 | Зацеп | |
| 10 | M***5 | Болт | |
| 12 | M***5 | Гайка | |
| 14 | 8***5 | Шайба | |
| 15 | 3***0 | Угольник поворотный | |
| 16 | 3***0 | Угольник поворотный | |
| 17 | У***2 | Болт зажимной | |
| 18 | У***7 | Болт зажимной | |
| 19 | У***9 | Заглушка | |
| 20 | 1***З | Прокладка | |
| 21 | 1***З | Прокладка | |
| 22 | 1***З | Прокладка | |
| 23 | В***2 | Выключатель света «стоп» гидравлический | |
| 24 | 0***G | Главный тормозной цилиндр 021255 MN AA/G | |
| 25 | 3***0 | Тяга | |
| 26 | М***5 | Гайка | |
| 27 | 1***3 | Вилка соединительная | |
| 28 | 1***4 | Палец крепежный |
