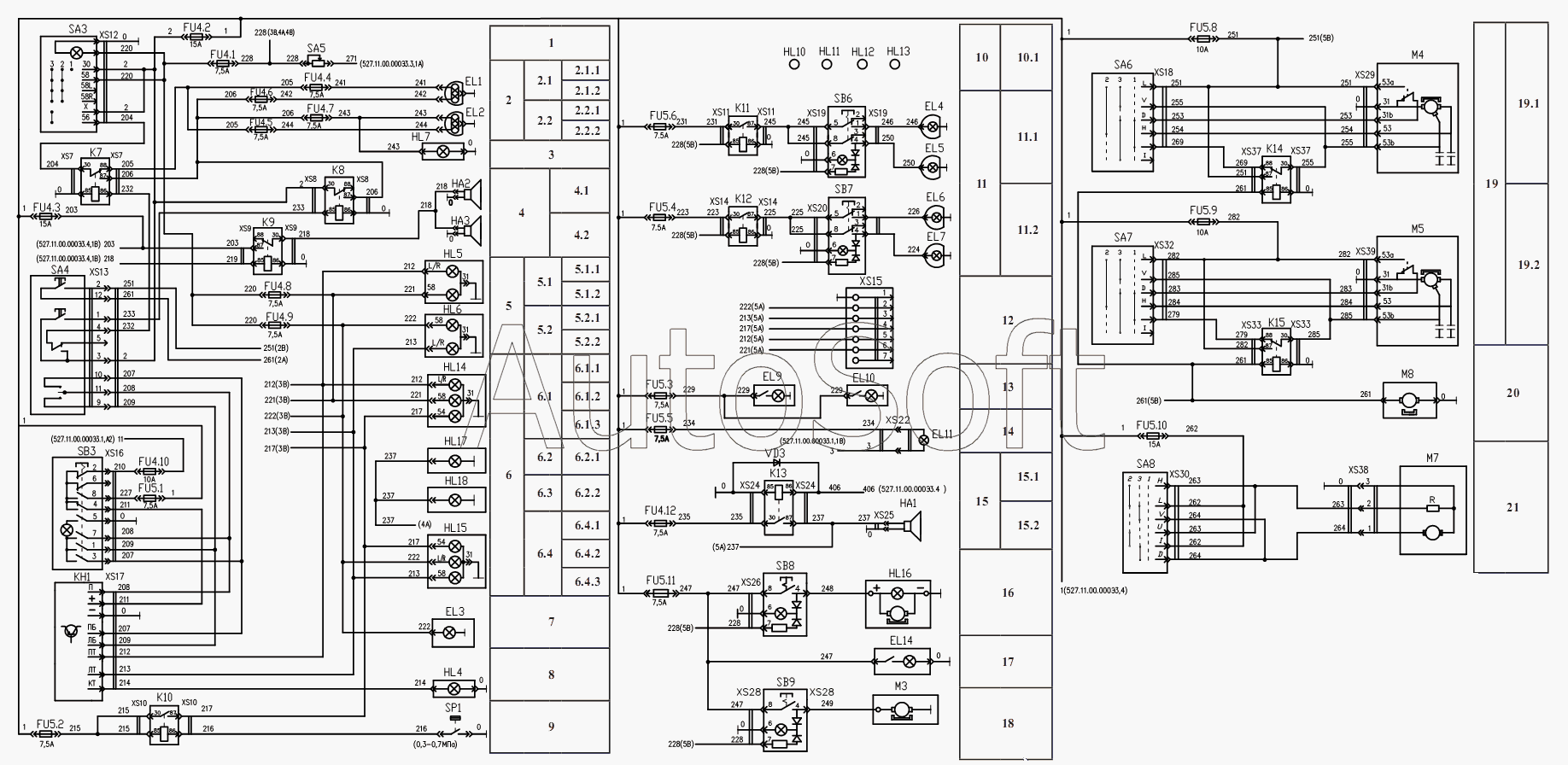

Каталог запасных частей к технике: Амкодор-527 (2009). Электросистема. Схема электрическая принципиальная освещения и вспомогательного оборудования 527.11.00.000 Э3.2
EL1
EL2
EL3
EL4
EL9
EL11
EL14
HA1
HA2
HA3
HL4
HL7
HL5
HL4
K7
KH1
M3
M4
M7
M8
SA3
SA4
SA5
SA6
SA8
SB3
SB6
SB7
SB8
SB9
SP1
VD3
XS7
XS7
XS12
XS13
XS14
XS14
XS15
XS16
XS17
XS18
XS19
XS19
XS22
XS24
XS24
XS26
XS30
XS33
XS33
XS38
XS39
XS37
XS37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| EL1 | 8***1 | Фара дорожная | |
| EL11 | Л***М | Лампа переносная автомобильная ЛП-93АМ | |
| EL14 | 1***2 | Лампа | |
| EL2 | 8***1 | Фара дорожная | |
| EL3 | 1***5 | Фонарь освещения номерного знака | |
| EL4 | 8***9 | Фара рабочая | |
| EL9 | П***Б | Лампа подкапотная | |
| FU4 | 4***5 | Блок предохранителей 41.3722-05 | |
| FU5 | 4***5 | Блок предохранителей 41.3722-05 | |
| HA1 | П***2 | Оповещатель звуковой | |
| HA2 | 9***G | Сигнал звуковой 91-2M-24V-H ZNC/G | |
| HA3 | 9***G | Сигнал звуковой 91-2M-24V-L LEB ZNC/G | |
| HL1 | 3***1 | Световозвращатель боковой | |
| HL2 | 7***6 | Фонарь многофункциональный задний | |
| HL3 | М***x | Маяк сигнальный МС-2-24-0 (16) | |
| HL4 | 2***7 | Лампа контрольная | |
| HL4 | Ф***Г | Фонарь заднего хода | |
| HL5 | 3***2 | Фонарь передний многофункциональный | |
| HL7 | 2***8 | Лампа контрольная | |
| K7 | 9***7 | Реле | |
| KH1 | Р***2 | Прерыватель указателей поворотов РПП-2 | |
| M3 | 0***D | Электродвигатель вентилятора 008-B37/C-42D | |
| M4 | 1***0 | Моторедуктор стеклоочистителя 192.080.020 (M5) | |
| M7 | Э***я | Электродвигатель вентилятора отопителя | |
| M8 | Э***я | Электродвигатель стеклоомывателя | |
| SA3 | 5***1 | Переключатель | |
| SA4 | 0***1 | Переключатель 01.708.0000.01 | |
| SA5 | В***1 | Выключатель | |
| SA6 | П***9 | Переключатель П147М-09.09 | |
| SA8 | П***1 | Переключатель П147М-04.11 | |
| SB3 | 3***М | Выключатель | |
| SB6 | 3***3 | Выключатели | |
| SB7 | 3***4 | Выключатель | |
| SB8 | 3***0 | Выключатель | |
| SB9 | 3***М | Выключатель 3842.3710-10.13М | |
| SP1 | Д***Т | Датчик ВПСТ | |
| VD3 | Д***7 | Диод FR 307 | |
| XS12 | 6***0 | Колодка гнездовая | |
| XS13 | 3***4 | 12-полюсный соединитель 30.16.06324 | |
| XS14 | К***0 | Колодка электромонтажная К-200 | |
| XS15 | П***0 | Розетка ПС325 2740/00 | |
| XS16 | 6***8 | Колодка гнездовая | |
| XS17 | 6***8 | Колодка гнездовая | |
| XS18 | 6***8 | Колодка гнездовая | |
| XS19 | 6***8 | Колодка гнездовая | |
| XS22 | А***А | Розетка автомобильная | |
| XS24 | К***0 | Колодка электромонтажная К-200 | |
| XS26 | 6***8 | Колодка гнездовая | |
| XS30 | К***8 | Колодка гнездовая 605608 (XS32) | |
| XS33 | К***0 | Колодка электромонтажная К-200 | |
| XS36 | К***5 | Колодка гнездовая 607605 | |
| XS37 | К***0 | Колодка электромонтажная К-200 | |
| XS38 | К***4 | Колодка гнездовая 602604 | |
| XS39 | К***5 | Колодка гнездовая 607605 | |
| XS7 | К***0 | Колодка электромонтажная К-200 |
