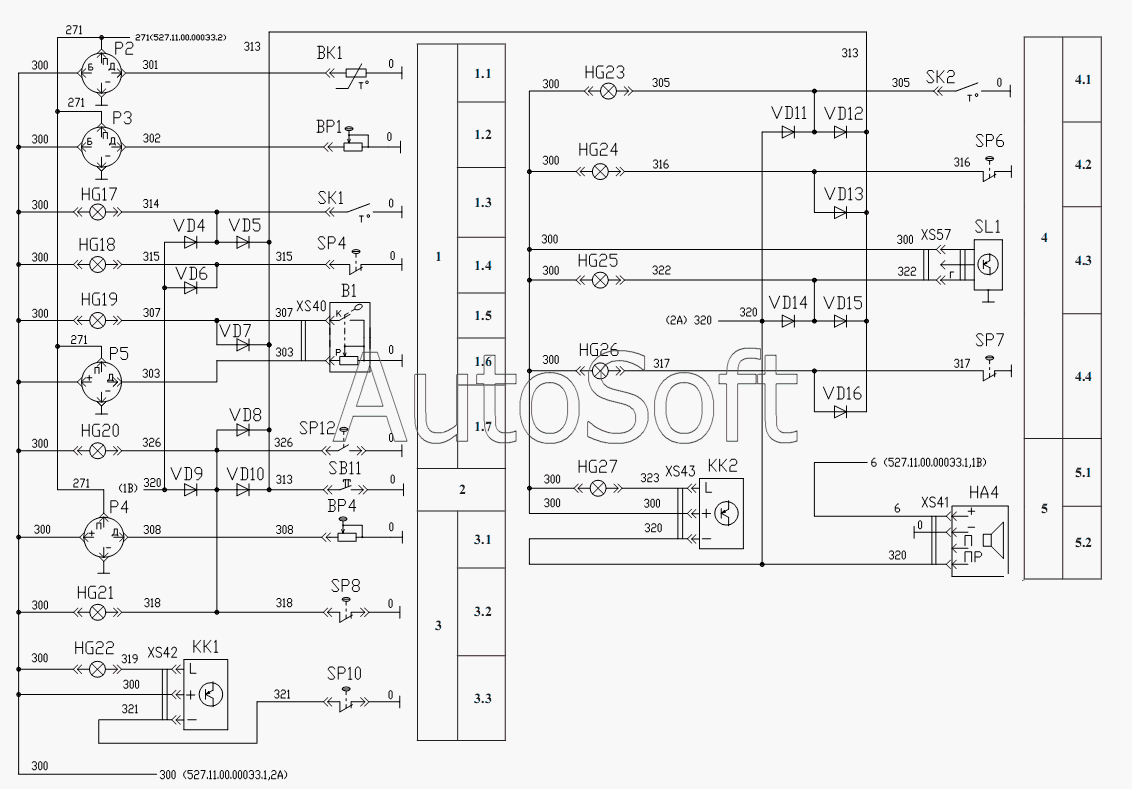

Каталог запасных частей к технике: Амкодор-527 (2009). Электросистема. Схема электрическая принципиальная контроля и сигнализации 527.37.00.000 Э3.3
B1
BK1
BP1
BP4
HA4
HG17
HG18
HG19
HG20
HG21
HG22
HG23
HG24
HG25
HG26
HG27
KK1
P2
P3
P4
P5
SB11
SKI
SK2
SL1
SP4
SP6
SP7
SP8
SP10
SP12
VD4
XS40
XS41
XS42
XS57
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
2
3
3.1
3.2
3.3
4
4.1
4.3
4.4
5
5.1
5.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***а | Силовая установка | |
| 1.1 | Т***и | Температура охлаждающей жидкости | |
| 1.2 | Д***а | Давление масла в системе смазки | |
| 1.3 | П***и | Перегрев охлаждающей жидкости | |
| 1.4 | А***а | Аварийное давление масла | |
| 1.5 | М***а | Минимальный остаток топлива | |
| 1.6 | У***а | Уровень топлива | |
| 1.7 | З***а | Засорение воздушного фильтра | |
| 2 | К***п | Контроль исправности ламп | |
| 3 | Т***а | Тормозная система | |
| 3.1 | Д***е | Давление масла в гидроаккумуляторе | |
| 3.2 | А***е | Аварийное падение давления масла в гидроаккумуляторе | |
| 3.3 | С***н | Стояночный тормоз включен | |
| 4 | Г***и | Гидросистема рабочего оборудования и трансмиссии | |
| 4.1 | П***а | Перегрев масла гидросистемы рабочего оборудования | |
| 4.3 | П***а | Падение уровня масла в гидробаке | |
| 4.4 | З***ы | Загрязнение маслофильтра гидросистемы | |
| 5 | А***я | Аварийная сигнализация | |
| 5.1 | С***я | Световая | |
| 5.2 | З***я | Звуковая | |
| B1 | Д***5 | Датчик ДУМП-05 | |
| BK1 | Д***Ж | Датчик | |
| BP1 | Д***2 | Датчик | |
| BP4 | 1***9 | Датчик указателя давления | |
| HA4 | С***1 | Сигнализатор аварийный | |
| HG17 | Л***я | Лампа контрольная перегрева охлаждающей жидкости в двигателе, красная | |
| HG18 | Л***я | Лампа контрольная аварийного давления масла в двигателе, красная | |
| HG19 | Л***я | Лампа контрольная минимального остатка топлива в баке красная | |
| HG20 | 2***4 | Лампы контрольные | |
| HG21 | Л***х | Лампа контрольная аварийного давления воздуха в тормозах | |
| HG22 | 2***5 | Лампа контрольная | |
| HG23 | 2***6 | Лампы контрольные | |
| HG24 | 2***3 | Лампы контрольные | |
| HG25 | 2***6 | Лампы контрольные | |
| HG26 | 2***2 | Лампы контрольные | |
| HG27 | 2***7 | Лампы контрольные | |
| KK1 | Р***1 | Реле электронное РЭП-1 (KK2) | |
| P2 | Э***М | Указатель | |
| P3 | Э***М | Указатель | |
| P4 | Э***8 | Указатель | |
| P5 | Э***М | Указатель | |
| SB11 | В***1 | Выключатель | |
| SK2 | Д***3 | Датчик | |
| SKI | Д***Ж | Датчик | |
| SL1 | Д***1 | Датчик-сигнализатор ДГС-М-301-24-О1 | |
| SP10 | М***) | Датчик давления | |
| SP12 | Д***5 | Датчик | |
| SP4 | Д***М | Датчик | |
| SP6 | Д***а | Датчик загрязнения маслофильтра хода | |
| SP7 | Д***ы | Датчик загрязнения маслофильтра гидросистемы | |
| SP8 | М***) | Датчик давления | |
| VD4 | К***Б | Диод | |
| XS40 | 6***2 | Колодка гнездовая | |
| XS41 | 6***4 | Колодка гнездовая | |
| XS42 | К***0 | Колодка электромонтажная К-200 | |
| XS57 | Р***я | Розетка AMP трехконтактная |
