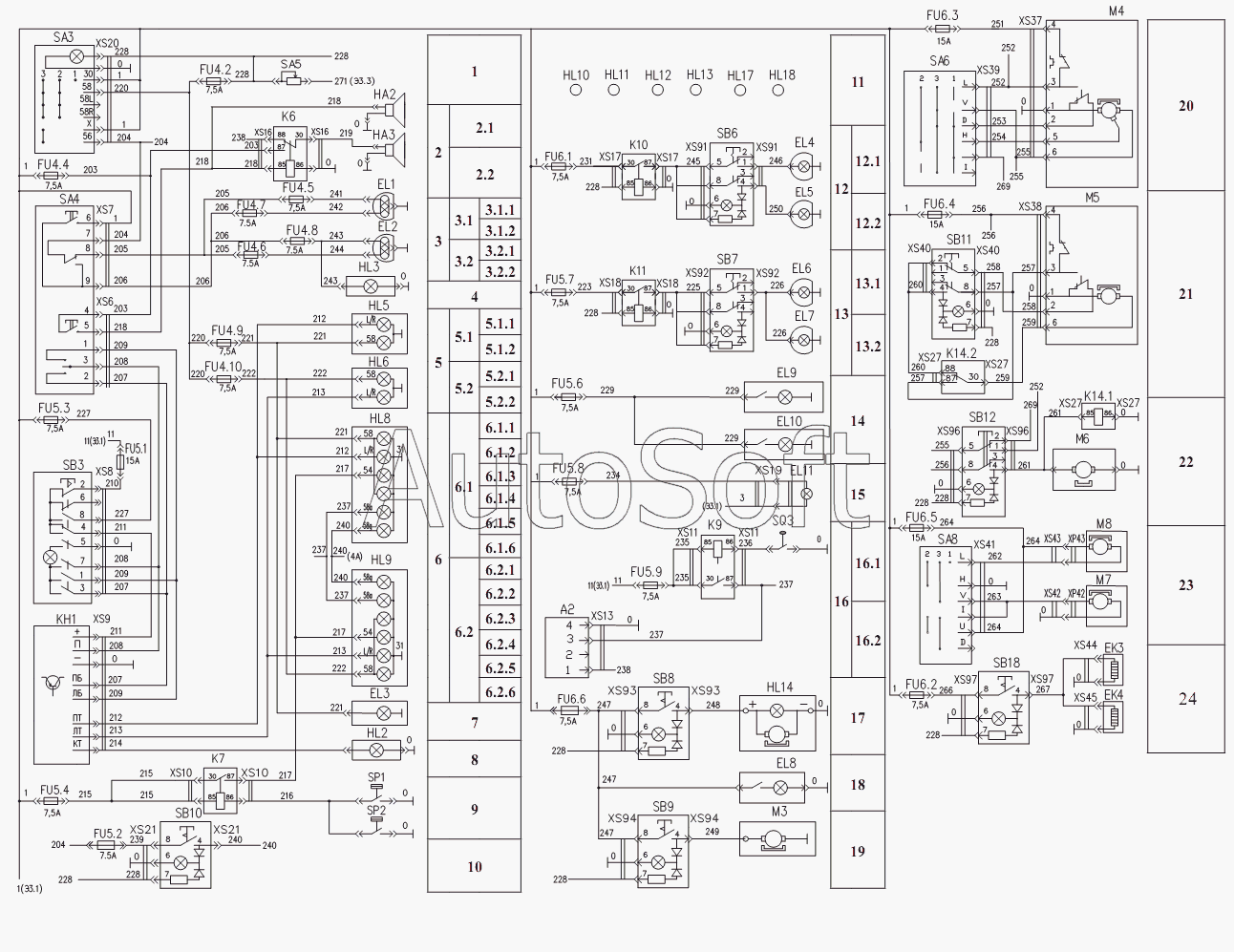

Каталог запасных частей к технике: Амкодор-342В, 342С4, 342Р (2008). Схема электрическая принципиальная освещения и вспомогательного оборудования ТО-18Б.81.00.000 Э3.2
А2
EK3
ЕК4
EL11
EL2
EL3
EL4
EL5
EL6
EL7
EL8
EL9
EL10
EL11
HA2
HA3
HL2
HL3
HL6
HL5
HL8
HL9
HL10
HL11
HL12
HL13
HL17
HL18
HL14
К6
K7
K9
K10
K11
KH1
M3
M4
M5
М6
M8
M7
SA3
SA4
SA5
SA6
SA8
SB3
SB6
SB7
SB8
SB9
SB10
SB11
SB12
SB18
SP1
SP2
SQ3
XS6
XS7
XS8
XS9
XS10
XS10
XS11
XS11
XS13
XS16
XS16
XS17
XS17
XS18
XS18
XS19
XS20
XS21
XS21
XS27
XS27
XS27
XS27
XS38
XS37
XS39
XS40
XS40
XS41
XS42
XS43
XS44
XS45
XS91
XS91
XS92
XS92
XS93
XS93
XS94
XS94
XS96
XS96
XS97
XS97
1
2
2.1
2.2
3
3.1
3.1.1
3.1.2
3.2
3.2.1
3.2.2
4
5
5.1
5.1.1
5.1.2
5.2
5.2.1
5.2.2
6
6.1
6.1.1
6.1.2
6.1.3
6.1.4
6.1.5
6.1.6
6.2
6.2.1
6.2.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А24-5 | ***5 | Лампа А24-5 | |
| А24-21-3 | А***3 | Лампа | |
| 1 | Р***в | Регулировка подсветки приборов | |
| 2 | З***л | Звуковой сигнал | |
| 2.1 | П***й | Передний | |
| 2.2 | З***й | Задний | |
| 3 | Ф***а | Фары головного света | |
| 3.1 | П***я | Правая | |
| 3.1.1 | Б***й | Ближний | |
| 3.1.2 | Д***й | Дальний | |
| 3.2 | Л***я | Левая | |
| 3.2.1 | Д***й | Дальний | |
| 3.2.2 | Б***й | Ближний | |
| 4 | К***а | Контрольная лампа дальнего света | |
| 5 | Ф***е | Фонари передние | |
| 5.1 | П***й | Правый | |
| 5.1.1 | П***т | Поворот | |
| 5.1.2 | Г***т | Габарит | |
| 5.2 | Л***й | Левый | |
| 5.2.1 | Г***т | Габарит | |
| 5.2.2 | П***т | Поворот | |
| 6 | Ф***е | Фонари задние: | |
| 6.1 | П***й | Правый | |
| 6.1.1 | Г***т | Габарит | |
| 6.1.2 | П***т | Поворот | |
| 6.1.3 | С***п | Стоп | |
| 6.1.4 | Г***т | Габарит | |
| 6.1.5 | З***д | Задний ход | |
| 6.1.6 | П***й | Противотуманный | |
| 6.2 | Л***й | Левый | |
| 6.2.1 | П***й | Противотуманный | |
| 6.2.2 | З***д | Задний ход | |
| EK3 | З***е | Зеркало наружное заднего вида с нагревателем | |
| EL10 | П***Б | Лампа подкапотная | |
| EL11 | 8***1 | Фара дорожная | |
| EL11 | Л***М | Лампа переносная автомобильная ЛП-93АМ | |
| EL2 | 8***1 | Фара дорожная | |
| EL3 | 1***5 | Фонарь освещения номерного знака | |
| EL4 | 8***9 | Фара рабочая | |
| EL5 | 8***9 | Фара рабочая | |
| EL6 | 8***9 | Фара рабочая | |
| EL7 | 8***9 | Фара рабочая | |
| EL8 | 1***4 | Плафон освещения | |
| EL9 | П***Б | Лампа подкапотная | |
| FU4, FU5 | 4***5 | Блок предохранителей 41.3722-05 | |
| FU6 | Б***1 | Блок предохранителей | |
| HA2 | С***Г | Сигнал звуковой | |
| HA3 | С***3 | Сигнал звуковой | |
| HL10 | 3***1 | Световозвращатель боковой | |
| HL11 | 3***1 | Световозвращатель боковой | |
| HL12 | 3***1 | Световозвращатель боковой | |
| HL13 | 3***1 | Световозвращатель боковой | |
| HL14 | М***0 | Маяк сигнальный | |
| HL15 | 3***1 | Световозвращатель задний 3202.3731 | |
| HL16 | 3***1 | Световозвращатель задний 3202.3731 | |
| HL17 | 3***1 | Световозвращатель боковой | |
| HL18 | 3***1 | Световозвращатель боковой | |
| HL2 | 2***7 | Лампа контрольная | |
| HL3 | 2***8 | Лампа контрольная | |
| HL5 | 3***2 | Фонарь передний многофункциональный | |
| HL6 | 3***2 | Фонарь передний многофункциональный | |
| HL8 | 7***6 | Фонарь многофункциональный задний (правый) | |
| HL9 | 7***6 | Фонарь многофункциональный задний (левый) | |
| K10 | 9***7 | Реле | |
| K11 | 9***7 | Реле | |
| K14 | 9***7 | Реле | |
| K7 | 9***7 | Реле | |
| K9 | 9***7 | Реле | |
| KH1 | Р***А | Реле-прерыватель указателей поворотов РС951А | |
| M3 | М***5 | Электродвигатель вентилятора МЭ205 | |
| M4 | 6***1 | Моторедуктор стеклоочистителя | |
| M5 | 6***А | Моторедуктор стеклоочистителя | |
| M7 | 4***0 | Электродвигатель | |
| M8 | 4***0 | Электродвигатель | |
| SA3 | 5***1 | Переключатель | |
| SA4 | П***1 | Переключатель | |
| SA5 | В***1 | Выключатель | |
| SA6 | П***9 | Переключатель П147М-09.09 | |
| SA8 | П***1 | Переключатель П147М-04.11 | |
| SB10 | 0***7 | Выключатель 3037-02.04 | |
| SB11 | 3***0 | Выключатель | |
| SB12 | 3***8 | Выключатель | |
| SB18 | 3***3 | Выключатель 3812.3710-02.23 | |
| SB3 | 3***М | Выключатель | |
| SB6 | 3***3 | Выключатель | |
| SB7 | 3***4 | Выключатель | |
| SB8 | 3***0 | Выключатель | |
| SB9 | 3***3 | Выключатель | |
| SP1 | Д***Т | Датчик ВПСТ | |
| SP2 | Д***Т | Датчик ВПСТ | |
| SQ3 | В***3 | Выключатель блокировки | |
| XS10 | 6***5 | Колодка гнездовая | |
| XS11 | 6***5 | Колодка гнездовая | |
| XS13 | 6***4 | Колодка гнездовая | |
| XS16 | 6***5 | Колодка гнездовая | |
| XS17 | 6***5 | Колодка гнездовая | |
| XS18 | 6***5 | Колодка гнездовая | |
| XS19 | А***А | Розетка автомобильная | |
| XS20 | 6***0 | Колодка гнездовая | |
| XS21 | 6***8 | Колодка гнездовая | |
| XS27 | 6***5 | Колодка гнездовая | |
| XS37 | 6***6 | Колодка гнездовая | |
| XS38 | 6***6 | Колодка гнездовая | |
| XS39 | 6***8 | Колодка гнездовая | |
| XS40 | 6***8 | Колодка гнездовая | |
| XS41 | 6***8 | Колодка гнездовая | |
| XS42 | 6***2 | Колодка гнездовая | |
| XS43 | 6***2 | Колодка гнездовая | |
| XS44 | 6***2 | Колодка гнездовая | |
| XS45 | 6***2 | Колодка гнездовая | |
| XS6 | 6***6 | Колодка гнездовая | |
| XS7 | 6***4 | Колодка гнездовая | |
| XS8 | 6***8 | Колодка гнездовая | |
| XS9 | 6***8 | Колодка гнездовая | |
| XS91 | 6***8 | Колодка гнездовая | |
| XS92 | 6***8 | Колодка гнездовая | |
| XS93 | 6***8 | Колодка гнездовая | |
| XS94 | 6***8 | Колодка гнездовая | |
| XS96 | 6***8 | Колодка гнездовая | |
| XS97 | 6***8 | Колодка гнездовая | |
| А2 | 7***1 | Блок управления звук. сигналом | |
| ЕК4 | З***е | Зеркало наружное заднего вида с нагревателем | |
| К6 | 9***7 | Реле | |
| М6 | Э***я | Электродвигатель стеклоомывателя |
