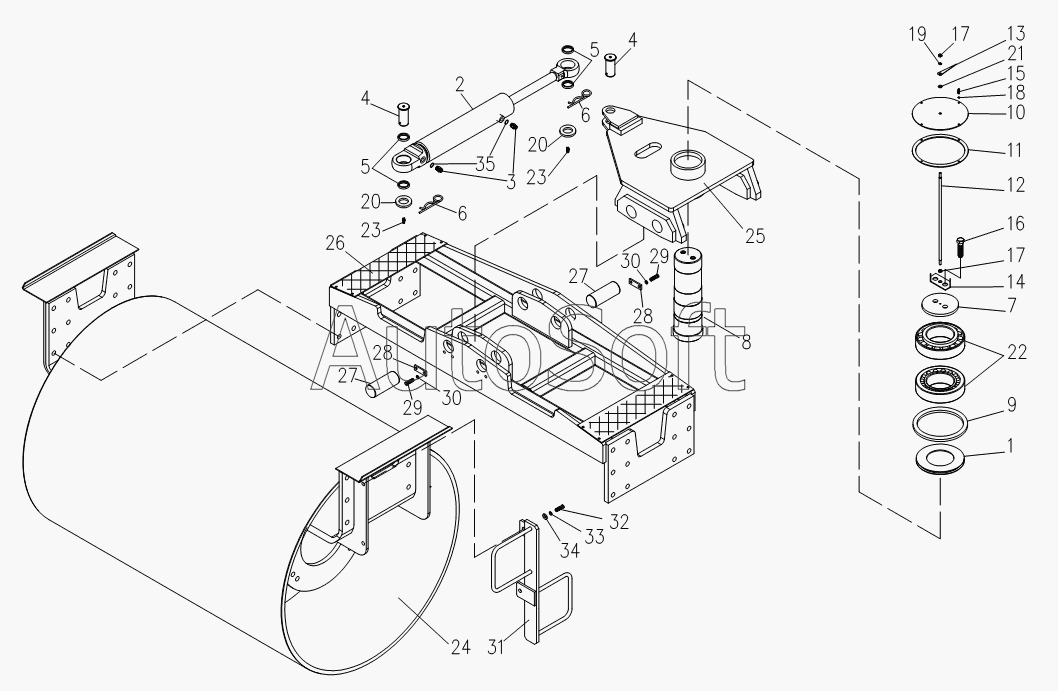

Каталог запасных частей к технике: Амкодор-6622 (2007). ВА-9002.20.00.000-01 Установка заднего вальца
27
27
19
20
20
21
22
23
23
24
25
26
18
28
28
29
29
30
30
31
32
33
34
35
10
2
3
4
4
5
5
6
6
7
8
9
1
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***0 | Крышка | |
| 2 | 6***Г | Гидроцилиндр | |
| 3 | У***8 | Штуцер | |
| 4 | 6***5 | Палец | |
| 5 | 6***6 | Кольцо | |
| 6 | 6***7 | Фиксатор | |
| 7 | В***1 | Шайба | |
| 8 | В***2 | Шкворень | |
| 9 | В***3 | Кольцо | |
| 10 | В***5 | Крышка | |
| 11 | В***6 | Прокладка | |
| 12 | В***8 | Указатель | |
| 13 | В***9 | Стрелка | |
| 14 | В***1 | Планка | |
| 15 | М***8 | Болт | |
| 16 | М***6 | Болт | |
| 17 | М***5 | Гайка | |
| 18 | 6***2 | Шайба | |
| 19 | 8***2 | Шайба | |
| 20 | 1***9 | Шайба | |
| 21 | 8***1 | Шайба | |
| 22 | 7***3 | Подшипник | |
| 23 | 2***3 | Масленка | |
| 24 | В***0 | Валец | |
| 25 | В***1 | Рычаг | |
| 26 | 6***1 | Вилка | |
| 27 | 6***1 | Палец | |
| 28 | 6***2 | Планка | |
| 29 | М***6 | Болт | |
| 30 | 1***2 | Шайба | |
| 31 | В***0 | Лестница | |
| 32 | М***6 | Болт | |
| 33 | 1***2 | Шайба | |
| 34 | 1***1 | Шайба | |
| 35 | 0***3 | Кольцо |
