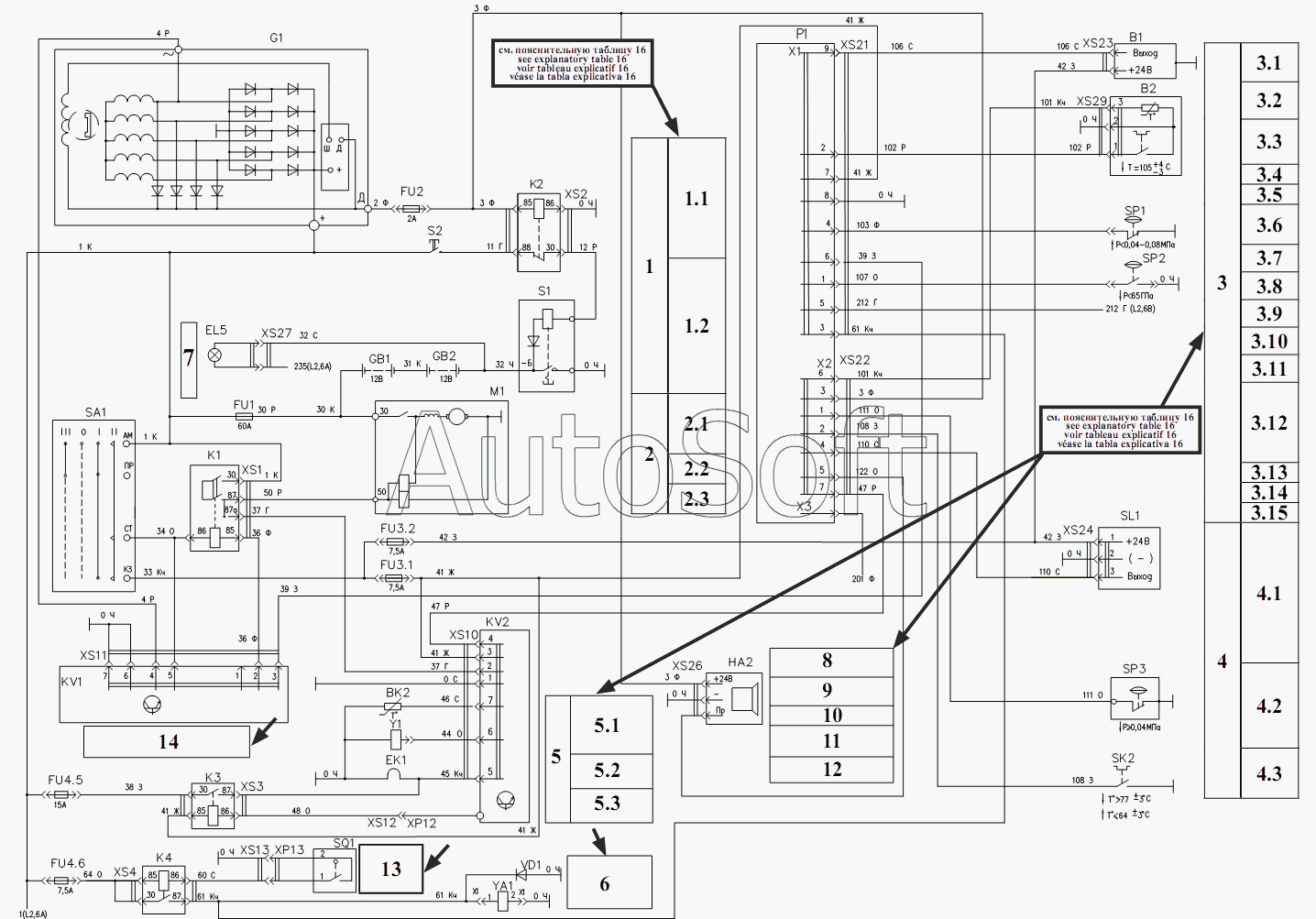

Каталог запасных частей к технике: Амкодор-211nev (2009). Схема электрическая принципиальная 211.37.00.000 Э3
1
1.1
1.2
2
2.1
2.2
2.3
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
3.10
3.11
3.12
3.13
3.14
3.15
4
4.1
4.2
4.3
5
5.1
5.2
5.3
6
7
8
9
10
11
12
13
14
В1
В2
ВК2
EL5
FU1
FU2
GB1, GB2
GB1, GB2
G1
НА2
К1
KV1
М1
М1
М1
Р1
S1
S2
SA1
SP1
SP2
SP3
SQ1
SL1
VD1,VD2
XP12
XS1
XS2-XS5
XS10, XS11
XS10, XS11
XS12
XS21
XS22
XS26, XS28
XP13
XS13
XS23
XS24, XS29
XS24, XS29
XS27
X1
YA1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0-028110-1 | 0***1 | Гнездо 0-028110-1 | |
| 0-0281934-2 | 0***2 | Уплотнитель 0-0281934-2 | |
| 0-0281934-2 | 0***2 | Уплотнитель 0-0281934-2 | |
| 0-0281934-2 | 0***2 | Уплотнитель 0-0281934-2 | |
| 0-0281934-2 | 0***2 | Уплотнитель 0-0281934-2 | |
| 0-0282080-1 | 0***1 | Розетка 0-0282080-1 | |
| 0-0282080-1 | 0***1 | Розетка 0-0282080-1 | |
| 0-0282080-1 | 0***1 | Розетка 0-0282080-1 | |
| 0-0282104-1 | 0***1 | Вилка 0-0282104-1 | |
| 0-0282110-1 | 0***1 | Гнездо 0-0282110-1 | |
| 0-282109-1 | 0***1 | Штырь 0-282109-1 | |
| 0-282110-1 | 0***1 | Гнездо 0-282110-1 | |
| 1-967325-2 | 1***2 | Корпус розетки 1-967325-2 | |
| 828920-1 | 8***1 | Уплотнитель 828920-1 | |
| 929974-1 | 9***1 | Гнездо 929974-1 | |
| 965783-1 | 9***1 | Адаптер угловой 965783-1 | |
| А24-21-3 | А***3 | Лампа | |
| ТН188В | Т***В | Устройство светосигнальное ТН 188В | |
| 1 | С***я | Система электроснабжения | |
| 1.1 | У***я | Установка генераторная | |
| 1.2 | В***ы | Выключатели массы, аккумуляторные батареи | |
| 10 | П***я | Перегрев охлаждающей жидкости двигателя | |
| 11 | У***ы | Уровень жидкости в баке гидросистемы | |
| 12 | У***ы | Уровень жидкости в баке гидросистемы | |
| 13 | М***и | Микровыключатель ремня безопасности | |
| 14 | Б***а | Блок управления и контроля блокировки стартера | |
| 2 | С***а | Система пуска | |
| 2.1 | С***р | Стартер | |
| 2.2 | Р***а | Реле стартёра | |
| 2.3 | З***я | Замок зажигания | |
| 3 | Б***и | Блок индикации | |
| 3.1 | У***а | Уровень топлива | |
| 3.10 | Н***и | Не застёгнут ремень безопасности | |
| 3.11 | С***и | Счётчик наработки времени | |
| 3.12 | К***и | Контроль разрядки аккумуляторный батарей | |
| 3.13 | А***я | Аварийная сигнализация | |
| 3.14 | К***й | Контроль разогрева свечей | |
| 3.15 | П***а | Подсветка | |
| 3.2 | Т***и | Температура охлаждающей жидкости двигателя | |
| 3.3 | П***и | Перегрев охлаждающей жидкости двигателя | |
| 3.4 | Б***) | Бортсеть | |
| 3.5 | «***» | «Масса» | |
| 3.6 | М***и | Минимальное давление в системе смазки двигателя | |
| 3.7 | К***а | Контроль старта | |
| 3.8 | З***а | Засорение воздушного фильтра | |
| 3.9 | С***а | Сигнализация включения указателей поворота | |
| 4 | Г***а | Гидросистема рабочего оборудования | |
| 4.1 | У***и | Уровень рабочей жидкости минимальный | |
| 4.2 | З***а | Засорение сливного фильтра | |
| 4.3 | П***и | Перегрев рабочей жидкости | |
| 5 | Б***У | Блок управления ЭФУ | |
| 5.1 | Д***я | Датчик температуры разогрева двигателя | |
| 5.2 | К***й | Клапан топливный | |
| 5.3 | С***я | Свеча накаливания | |
| 6 | Б***я | Блокировка управления рабочим оборудованием | |
| 7 | Л***я | Лампа переносная | |
| 8 | С***я | Сигнализация | |
| 9 | М***и | Минимальное давление в системе смазки двигателя | |
| EK1 | 1***0 | Свеча накаливания 11.32.3740 | |
| EL1-EL3 | 8***3 | Фара рабочая | |
| EL5 | С***4 | Светильник СПН 21-04 | |
| EL6 | 1***2 | Плафон внутреннего освещения 11.3714 О2 | |
| FU1 | Б***2 | Блок предохранителей | |
| FU2 | П***1 | Предохранитель | |
| FU3, FU4 | Б***2 | Блок предохранителей | |
| G1 | Г***1 | Генератор Г9947.3701-1 | |
| GB1, GB2 | 6***А | Батарея аккумуляторная | |
| HL1, HL2 | П***Б | Фонарь передний ПФ130 Б | |
| HL16 | М***0 | Маяк сигнальный | |
| HL3 | А***3 | Лампа | |
| HL4 | А***0 | Лампа | |
| HL5, HL6 | 3***1 | Световозвращатель боковой | |
| HL7, HL8 | 3***1 | Световозвращатель 3012.3731 | |
| KV1 | Б***2 | Блок | |
| S1 | 1***2 | Выключатель | |
| S2 | 1***1 | Выключатель 11.3704-01 | |
| SA1 | 1***5 | Выключатель | |
| SA2 | 0***2 | Переключатель | |
| SA3 | 6***9 | Переключатель клавишный | |
| SB10 | 3***0 | Выключатель зеленый без символа | |
| SB11 | В***» | Выключатель встроен в рукоятку «Bondioli» | |
| SB12 | В***» | Выключатель встроен в рукоятку «Bondioli» | |
| SB13 | 1***7 | Выключатель 3037-02.13 | |
| SB14 | В***» | Выключатель встроен в рукоятку «Bondioli» | |
| SB6 | 3***4 | Выключатель | |
| SB7 | 3***0 | Выключатель | |
| SB9 | 1***7 | Выключатель | |
| SL1 | Д***1 | Датчик гидросигнализатор | |
| SP1 | Д***3 | Датчик аварийного давления масла | |
| SP2 | Д***5 | Датчик | |
| SP3 | С***ы | Сигнализатор засорения фильтра гидросистемы | |
| SP4, SP5 | В***2 | Выключатель света «стоп» гидравлический | |
| SQ1 | М***N | Микровыключатель OMRON | |
| VD1,VD2 | М***5 | Модуль диодный | |
| X1 | G***J | Соединитель Hirshmann GDM3011J | |
| XP12 | 5***1 | Колодка штыревая 502601 | |
| XP13 | А***» | Вилка двуxконтактная АМР «Superseal» в составе: | |
| XS1 | 4***0 | Колодка гнездовая 469.59.00 | |
| XS10, XS11 | 6***7 | Колодка гнездовая 602207 | |
| XS12 | 6***1 | Колодка гнездовая 602601 | |
| XS13 | А***Р | Вилка двуxконтактная АМР | |
| XS16, XS17 | 6***8 | Колодка гнездовая | |
| XS18 | 6***7 | Колодка гнездовая 609607 | |
| XS19, XS20 | 6***8 | Колодка гнездовая | |
| XS2-XS5 | 6***5 | Колодка | |
| XS21 | 6***9 | Колодка гнездовая 602209 | |
| XS22 | 6***7 | Колодка гнездовая 602207 | |
| XS23 | А***Р | Вилка двуxконтактная АМР | |
| XS24, XS29 | A***P | Розетка трехконтактная AMP в составе: | |
| XS26, XS28 | 6***4 | Колодка гнездовая | |
| XS27 | Р***1 | Розетка | |
| XS30 | 6***5 | Колодка гнездовая | |
| XS33, XS34 | 6***2 | Колодка гнездовая | |
| XS43 | 6***8 | Колодка гнездовая | |
| XS44-XS46 | 6***1 | Колодка гнездовая 602601 | |
| XS50 | 6***0 | Колодка гнездовая | |
| XS52 | А***Р | Вилка двуxконтактная АМР | |
| Y1 | К***й | Клапан топливный | |
| YA1 | 2***В | Электромагнит 24В | |
| В1 | Д***1 | Датчик уровня топлива | |
| В2 | Д***3 | Датчик | |
| ВК2 | Д***Ж | Датчик | |
| К1 | 7***0 | Реле стартера 738.3747-50 | |
| К2-К5 | 9***1 | Реле | |
| К8 | Р***1 | Реле-прерыватель поворотов | |
| КУ2 | Б***4 | Блок | |
| М1 | A***3 | Стартер AZJ 5333 | |
| М1 | С***Р | Стартер СТ 142-Р | |
| М2 | X***0 | Отопитель XEROS 4000 | |
| М3 | М***я | Моторедуктор стеклоочистителя | |
| М4 | Э***я | Электродвигатель омывателя | |
| М5 | 0***W | Вентилятор крышный 02-0300ZW | |
| НА1 | К***L | Сигнал звуковой К91-2М-24V-L | |
| НА2 | С***1 | Сигнализатор аварийный | |
| НА3 | П***2 | Оповещатель звуковой | |
| Р1 | Б***1 | Блок индикации | |
| ЭК2 | Д***3 | Датчик |
