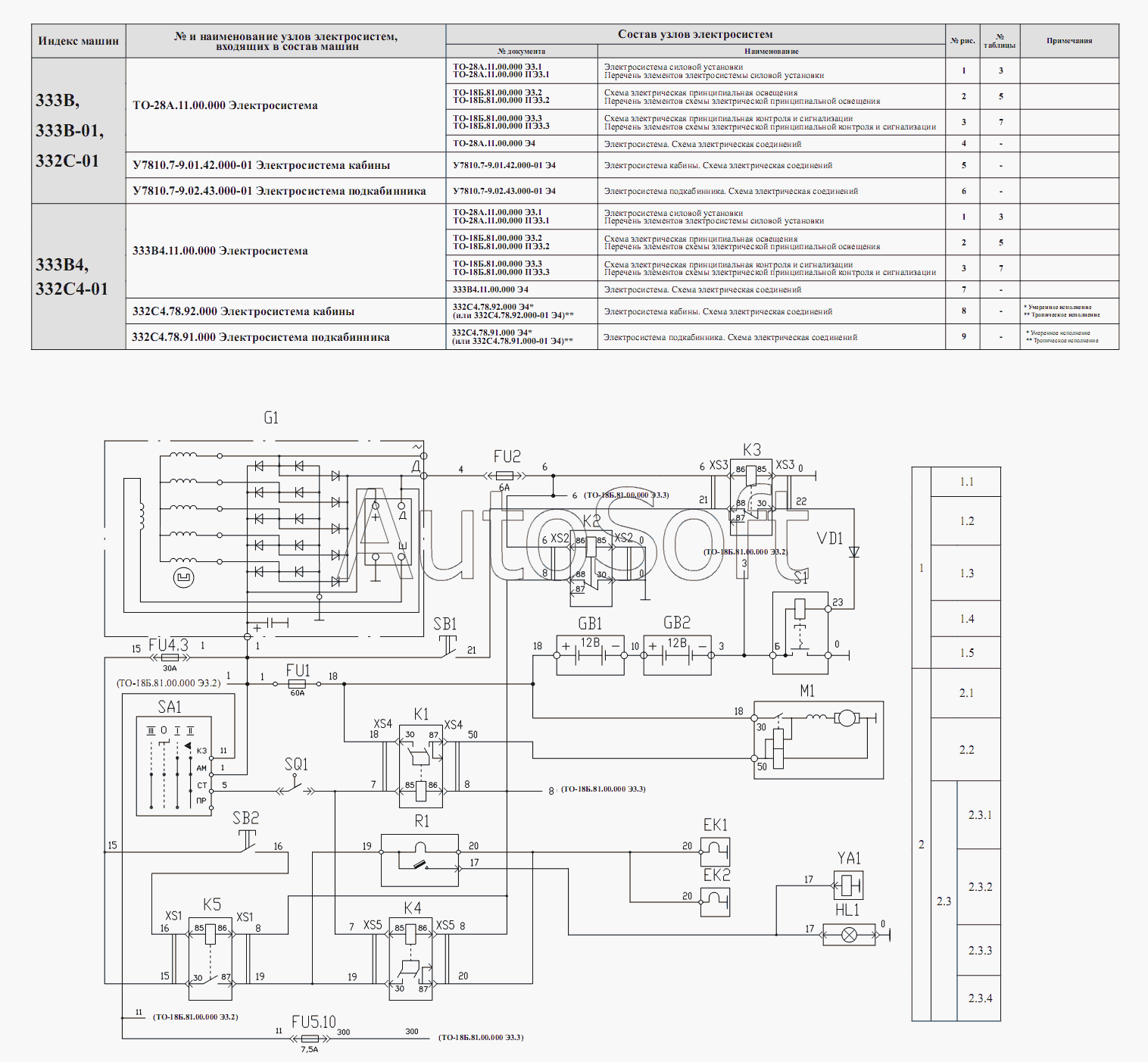

Каталог запасных частей к технике: Амкодор-333В, 332С (2008). Схема электрическая принципиальная силовой установки Э3.1 ТО-28А.11.00.000 Э3.1
1
1.1
1.2
1.3
1.4
1.5
2
2.1
2.2
2.3
2.3.1
2.3.2
2.3.3
2.3.4
ЕК1-ЕК2
ЕК1-ЕК2
FU1
FU2
FU4.3
FU5.10
HL1
Gl
GB1, GB2
GB1, GB2
Kl, K4
Kl, K4
K5
K2, K3
K2, K3
Ml
Rl
SI
SA1
SB1, SB2
SB1, SB2
SQ1
XS2, XS3
XS2, XS3
XS2, XS3
XS2, XS3
XS4, XS5
XS4, XS5
XS4, XS5
XS4, XS5
VD1
YA1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***я | Система электроснабжения | |
| 1.1 | Г***1 | Генератор G1 | |
| 1.2 | Р***2 | Реле блокировки стартера К2 | |
| 1.3 | Р***3 | Реле блокировки выключателя «массы» К3 | |
| 1.4 | В***1 | Выключатель «массы» S1 | |
| 1.5 | Б***2 | Батареи аккумуляторные GB1, GB2 | |
| 2 | С***а | Система запуска | |
| 2.1 | С***1 | Стартер M1 | |
| 2.2 | Б***1 | Блокировка запуска при включенном приводе хода SQ1 | |
| 2.3 | Э***о | Электрофакельное устройство | |
| 2.3.1 | С***2 | Свечи накаливания EK1, EK2 | |
| 2.3.2 | Э***1 | Электромагнитный клапан YA1 | |
| 2.3.3 | К***1 | Контрольная лампа HL1 | |
| 2.3.4 | Э***5 | Реле блокировки ЭФУ К5 | |
| FU1 | 1***2 | Блок предохранителей | |
| FU2 | П***1 | Предохранитель | |
| FU4.3 | 3***6 | Предохранитель 35.3722-06 | |
| FU5.10 | 3***1 | Предохранитель 35.3722-01 | |
| GB1, GB2 | 6***A | Батарея аккумуляторная 6СТ-190A | |
| Gl | Г***1 | Генератор | |
| HL1 | 2***2 | Лампа контрольная 2212.3803-72 | |
| K2, K3 | 9***7 | Реле | |
| K5 | 7***1 | Реле 711.3747-11 | |
| Kl, K4 | 7***0 | Реле стартера 738.3747-50 | |
| Ml | 3***В | Стартер 3002.3708, 24В | |
| Rl | С***У | Сопротивление добавочное с термореле СД ЭФУ | |
| SA1 | 1***5 | Выключатель | |
| SB1, SB2 | 1***1 | Выключатель 11.3704-01 | |
| SI | 1***7 | Выключатель | |
| SQ1 | В***3 | Выключатель блокировки | |
| VD1 | К***А | Диод | |
| XS2, XS3 | 6***5 | Колодка гнездовая | |
| XS4, XS5 | 4***0 | Колодка гнездовая 469.59.00 | |
| YA1 | 1***1 | Клапан топливный электромагнитный 1102.3741 | |
| ЕК1-ЕК2 | 1***0 | Свеча факельная штифтовая 1102.3740 |
