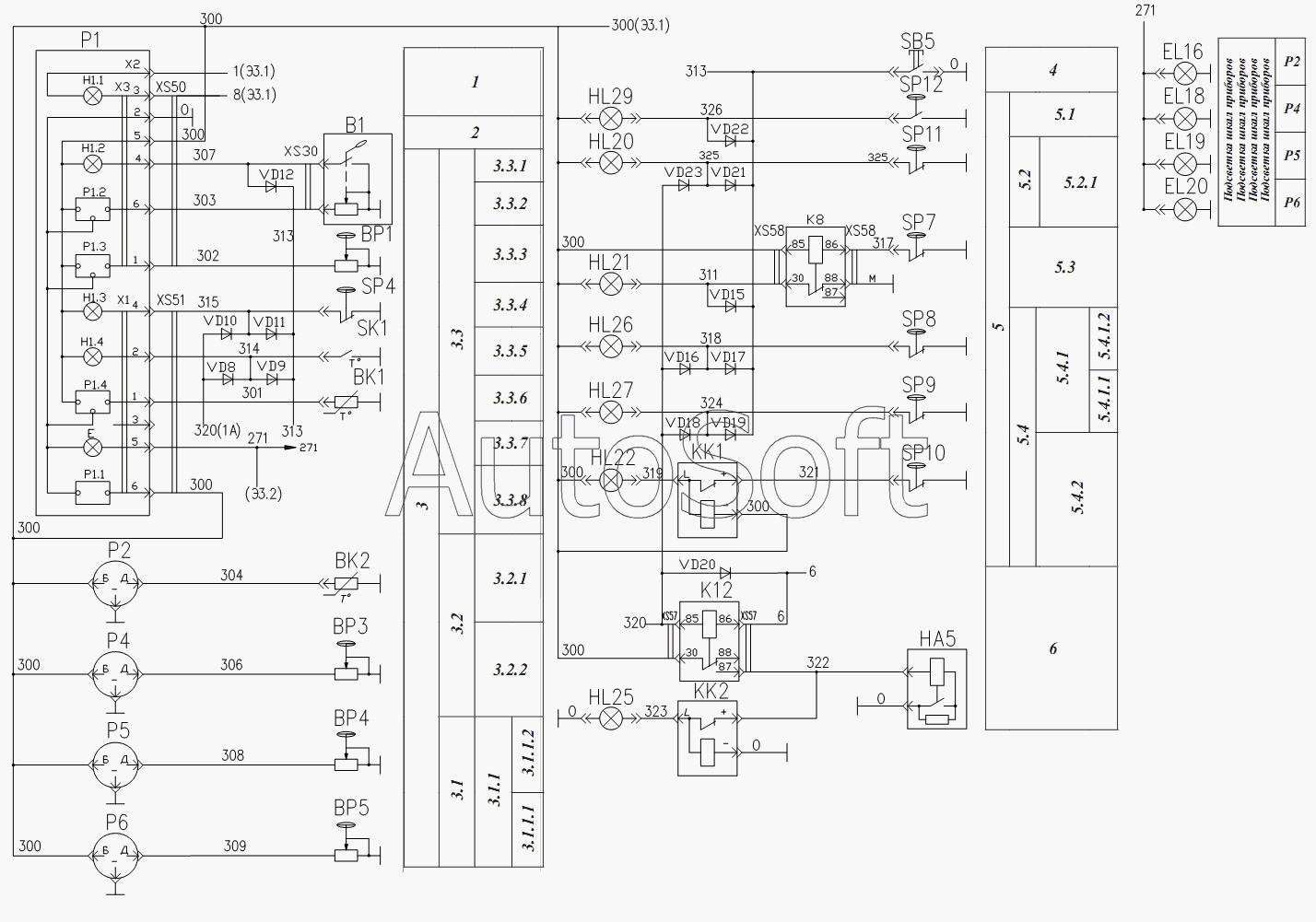

Каталог запасных частей к технике: Амкодор-333В, 332С (2008). Схема электрическая принципиальная контроля и сигнализации Э3.3 ТО-18Б.81.000 Э3.3

3.1

3.1.1

3.1.1.1

3.1.1.2

3.2

3.2.1

3.2.2

3.3

3.3.1

3.3.2

3.3.3

3.3.4

3.3.5

3.3.6

3.3.7

3.3.8

5.1

5.2

5.2.1

5.3

5.4

5.4.1

5.4.1.1

5.4.1.2

5.4.2

BK1, BK2

BP1, BP4, BP5

BP3

EL16, EL18,

EL19, EL20

HA5

HL20

HL21

HL22

HL25

HL26

HL27

HL29

K8, K12

KK1, KK2

H1.1

H1.2

H1.3

H1.4

P1.1

P1.2

P1.3

P1.4

P5, P6

SB5

SK1

SP4

SP7

SP8-SP10

SP11

SP12

VD8-VD12, VD15-VD23

XS30

XS50, XS51

XS57, XS58

Позиция на иллюстрации	Заводской номер детали	Название детали
1	Р***Б	Разряда АКБ
2	П***в	Питание приборов
3	П***я	Приборы контроля и сигнализации двигателя:
3.1	Т***а	Тормозная система
3.1.1	Д***а	Давление воздуха контурах 0-1,0 МПа
3.1.1.1	I***р	II контур
3.1.1.2	I***р	I контур
3.2	Т***я	Трансмиссия
3.2.1	Т***С	Температура масла в ГТР 40-120 С
3.2.2	Д***а	Давление масла в ГМП 0 - 2,0 МПа
3.3	С***а	Силовая установка
3.3.1	М***а	Минимальный остаток топлива
3.3.2	У***а	Уровень топлива
3.3.3	Д***а	Давление масла 0-1,0 МПа
3.3.4	А***а	Аварийное давление масла 0,04-0,08 МПа
3.3.5	П***С	Перегрев охлаждающей жидкости 90-104 С
3.3.6	Т***С	Температура охлаждающей жидкости 40-120 С
3.3.7	П***в	Подсветка шкал приборов
3.3.8	Н***и	Напряжение бортовой сети
4	К***п	Контроль исправности ламп
5	С***я	Сигнализация
5.1	З***а	Засорение воздушного фильтра 0,065 МПа
5.2	Т***я	Трансмиссия
5.2.1	В***а	Выход из строя насоса рулевого управления 0,35-0,5 МПа
5.3	М***р	Масляный фильтр гидросистемы рабочего оборудования
5.4	Т***а	Тормозная система
5.4.1	А***а	Аварийное падение давления 0,45-0,55 МПа
5.4.1.1	I***р	I контур
5.4.1.2	I***р	II контур
5.4.2	С***з	Стояночный тормоз
6	С***в	Сигнализация аварийных режимов
BK1, BK2	Д***Ж	Датчик
Bl	Д***5	Датчик ДУМП-05
BP1, BP4, BP5	Д***2	Датчик
BP3	Д***0	Датчик
E	А***2	Лампа
EL16, EL18,	Л***9	Патрон лампы ТУ37.003.689-75
EL19, EL20	А***2	Лампа
H1.1	А***2	Лампа контрольная разряда АКБ А24-2
H1.2	А***2	Лампа
H1.3	А***2	Лампа
H1.4	А***2	Лампа
HA5	7***0	Реле-сигнализатор 733.3747-10
HL20	2***6	Лампа контрольная
HL21	2***4	Лампа контрольная
HL22	2***5	Лампа контрольная
HL25	2***3	Лампа контрольная
HL26	Л***9	Патрон лампы ТУ37.003.689-75
HL27	А***2	Лампа
HL29	2***0	Лампа контрольная
K8, K12	9***7	Реле
KK1, KK2	Р***3	Реле-прерыватель
P1.1	2***2	Указатель напряжения 22.3812
P1.2	2***6	Приемник указателя уровня топлива 23.3806
P1.3	2***0	Приемник указателя давления 22.3810
P1.4	2***7	Приемник указателя температуры 28.3807
P2	Э***5	Прибор
P4	Э***4	Прибор
P5, P6	Э***3	Прибор
PI	К***1	Комбинация приборов
SB5	В***1	Выключатель
SK1	Д***Ж	Датчик
SP11	P***P	Выключатель PMHF-2.5BF-2M-B-SP
SP12	Д***5	Датчик
SP4	Д***М	Датчик
SP7	Д***2	Датчик
SP8-SP10	Д***В	Датчик
VD8-VD12, VD15-VD23	К***Б	Диод
X1	5***6	Колодка штыревая
X2	1***2	Штырь 102612
X3	5***6	Колодка штыревая
XS30	6***2	Колодка гнездовая
XS50, XS51	6***6	Колодка гнездовая
XS57, XS58	6***5	Колодка гнездовая
