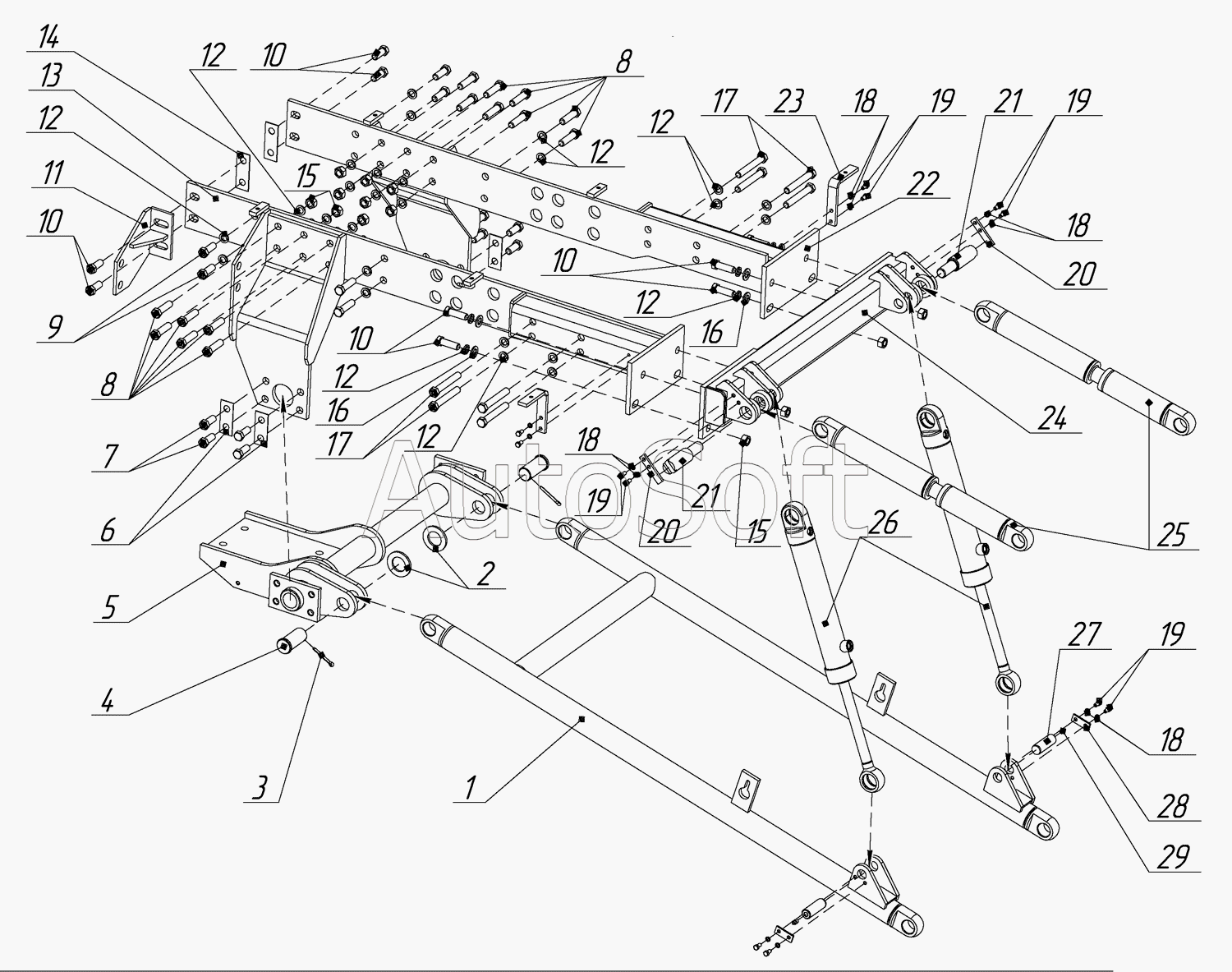

Каталог запасных частей к технике: Амкодор-9211А1 (2010). СИСТЕМА НАВЕСКИ 9211А1.20.00.000
15
15
29
28
27
26
25
24
23
22
21
21
20
20
19
19
19
19
18
18
18
18
17
17
16
16
1
14
13
12
12
12
12
12
12
12
11
10
10
10
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***А | Рама толкающая | |
| 2 | С***5 | Шайба | |
| 3 | 6***9 | Шплинт | |
| 4 | 9***1 | Ось | |
| 5 | 9***А | Балка распорная | |
| 6 | С***2 | Планка закрепительная | |
| 7 | М***5 | Болт | |
| 8 | М***5 | Болт | |
| 9 | М***5 | Болт | |
| 10 | М***5 | Болт | |
| 11 | С***0 | Кронштейн | |
| 12 | 1***5 | Шайба | |
| 13 | 9***А | Рама | |
| 14 | С***1 | Планка закрепительная | |
| 15 | М***5 | Гайка | |
| 16 | С***5 | Шайба | |
| 17 | М***5 | Болт | |
| 18 | 8***5 | Шайба | |
| 19 | М***5 | Болт | |
| 20 | 9***А | Планка закрепительная | |
| 21 | 9***А | Ось | |
| 22 | 9***А | Рама | |
| 23 | 9***А | Кронштейн | |
| 24 | 9***А | Балка | |
| 25 | 9***А | Тяга | |
| 26 | К***0 | Гидроцилиндр | |
| 27 | С***2 | Палец | |
| 28 | С***1 | Планка | |
| 29 | 1***p | Масленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
