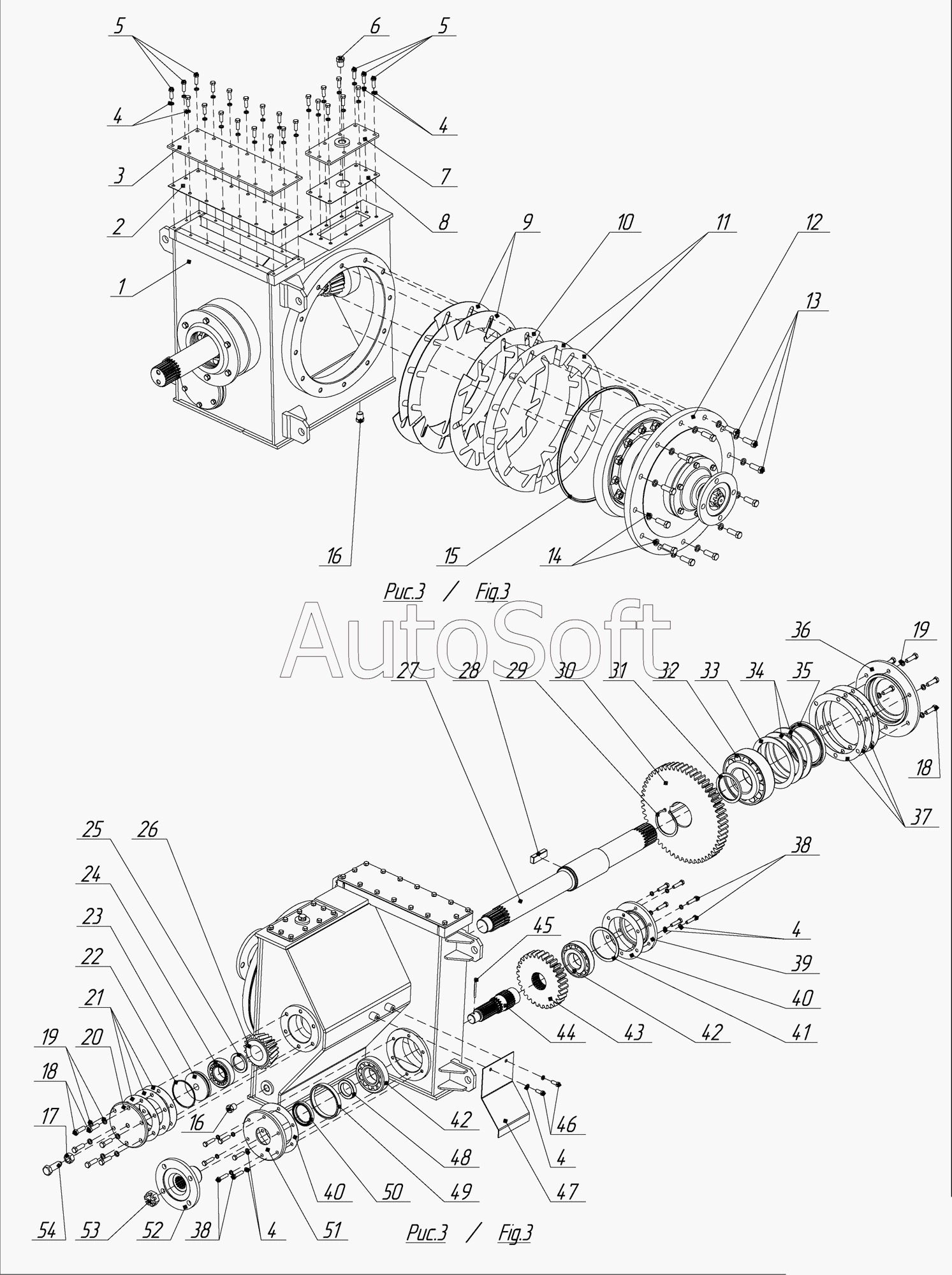

Каталог запасных частей к технике: Амкодор-9211А1 (2010). РЕДУКТОР КОНИЧЕСКИЙ 9211А1.10.01.000
1
2
3
4
4
4
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Корпус конического редуктора | |
| 2 | 9***4 | Прокладка | |
| 3 | 9***9 | Крышка | |
| 4 | 8***5 | Шайба | |
| 5 | М***5 | Болт | |
| 6 | П***1 | Пробка | |
| 7 | 9***0 | Крышка | |
| 8 | 9***1 | Прокладка | |
| 9 | 9***8 | Сектор | |
| 10 | 9***1 | Сектор | |
| 11 | 9***2 | Сектор | |
| 12 | 9***0 | Шестерня ведомая | |
| 13 | М***5 | Болт | |
| 14 | 1***5 | Шайба | |
| 15 | Ш***м | Шнур | |
| 16 | П***1 | Пробка | |
| 17 | М***5 | Гайка | |
| 18 | М***5 | Болт | |
| 19 | 1***5 | Шайба | |
| 20 | 9***А | Крышка | |
| 21 | 9***8 | Прокладка | |
| 22 | 0***4 | Кольцо | |
| 23 | 9***А | Упор | |
| 24 | 7***А | Подшипник | |
| 25 | 9***1 | Кольцо | |
| 26 | 5***Б | Шестерня | |
| 27 | 9***9 | Вал | |
| 28 | 2***8 | Шпонка | |
| 29 | В***0 | Кольцо | |
| 30 | 9***2 | Колесо зубчатое | |
| 31 | 9***1 | Втулка | |
| 32 | 7***А | Подшипник | |
| 33 | 9***3 | Кольцо | |
| 34 | 9***7 | Кольцо | |
| 35 | 1***3 | Манжета | |
| 36 | 9***3 | Крышка | |
| 37 | 9***4 | Прокладка | |
| 38 | М***5 | Болт | |
| 39 | 9***3 | Крышка | |
| 40 | 9***5 | Прокладка | |
| 41 | 9***7 | Кольцо | |
| 42 | 7***А | Подшипник | |
| 43 | 9***1 | Шестерня | |
| 44 | 9***8 | Вал | |
| 45 | 5***9 | Шплинт | |
| 46 | М***5 | Болт | |
| 47 | 9***3 | Кожух | |
| 48 | 9***3 | Кольцо | |
| 49 | 9***7 | Кольцо | |
| 50 | 1***3 | Манжета | |
| 51 | 9***6 | Крышка | |
| 52 | 9***5 | Фланец | |
| 53 | Д***2 | Гайка | |
| 54 | 9***6 | Винт регулировочный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
