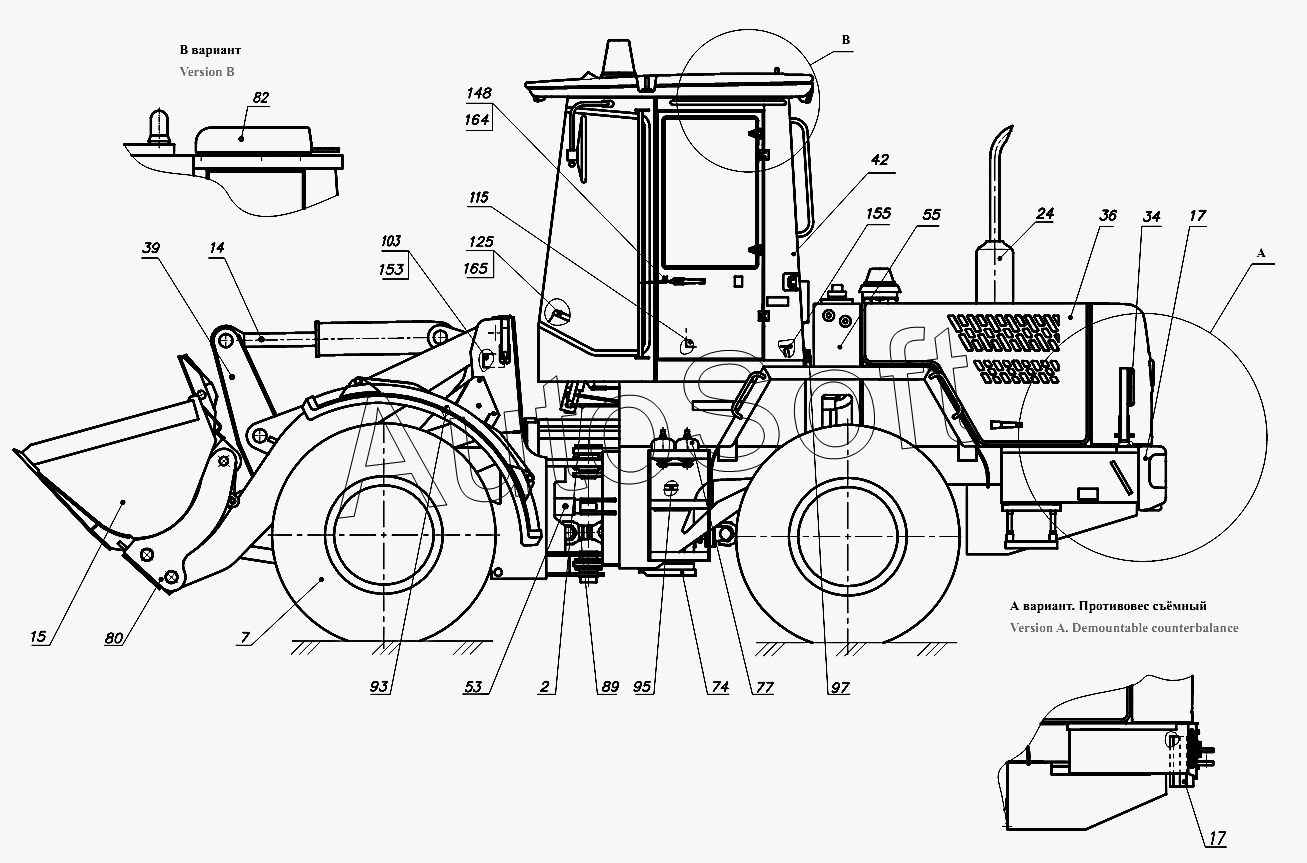

Каталог запасных частей к технике: Амкодор-332С4 (2016). Погрузчик универсальный 332С4.00.00.000-0005 (тропическое исполнение)
128
74
77
80
82
89
93
95
103
109
115
121
122
125
55
129
131
132
134
138
139
140
142
148
153
164
165
165
2
7
14
15
17
17
24
34
36
39
42
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 332В.00.00.000ВЭ | 3***Э | Ведомость эксплуатационных документов | |
| 332В.00.00.000ЗИ | 3***И | Ведомость ЗИП | |
| 332В.00.00.000ФО | 3***О | Формуляр | |
| 332В.95.00.000-Б | 3***Б | Комплект запасных частей, инструмента и принадлежностей | |
| 332С4.00.00.000ВП | 3***П | Ведомость покупных изделий | |
| 332С4.00.00.000ОБ | 3***Б | Обоснование безопасности | |
| 332С4.00.00.010ПМ | 3***М | Программа и методика приемо-сдаточных испытаний | |
| 342.05.01.000РЭ | 3***Э | Мосты ведущие серии 342. Руководство по эксплуатации | |
| 342В.00.00.000ИС1 | 3***1 | Инструкция водителю-оператору | |
| 342В.00.00.000РЭ | 3***Э | Руководство по эксплуатации | |
| 342В.00.00.000СК | 3***К | Сервисная книжка | |
| Руководство | Р***о | Руководство по эксплуатации | |
| ТО-18Б.2.98.00.000 | Т***0 | Размещение и крепление погрузчиков на ж.-д. платформе | |
| ТО-28А.98.00.150 | Т***0 | Упаковка комплекта ЗИП | |
| ТУРБ100135676.046-2004 | Т***4 | Технические условия | |
| У35615-00.000РЭ | У***Э | Гидромеханические передачи серии У35615. Руководство по эксплуатации | |
| 2 | 3***В | Управление | |
| 7 | 3***Т | Установка мостов и колёс | |
| 14 | 3***Б | Гидросистема погрузочного оборудо- вания | |
| 15 | 3***2 | Ковш | |
| 17 | 3***Б | Рама | |
| 24 | 3***Т | Установка силовая | |
| 34 | 3***Т | Электросистема | |
| 36 | Т***Б | Облицовка | |
| 39 | 3***Б | Оборудование погрузочное | |
| 42 | Т***Т | Установка кабины | |
| 53 | 3***Т | Гидросистема рулевого управления | |
| 55 | 3***Т | Система охлаждения гидробака | |
| 74 | 3***Т | Установка ГМП | |
| 77 | 3***Т | Гидросистема тормозов | |
| 80 | Т***Б | Адаптер | |
| 82 | С***Т | Система кондиционирования | |
| 89 | Т***0 | Установка карданных валов | |
| 93 | Т***0 | Башмак | |
| 95 | Т***Т | Гидросистема ГМП | |
| 103 | 3***5 | Табличка маркировочная | |
| 109 | 3***2 | Табличка Индекс 332С4 | |
| 115 | 3***В | Табличка Схема смазки | |
| 121 | Т***5 | Табличка Давление в шинах 0.25МРа | |
| 122 | Т***8 | Табличка Давление в шинах 0.32МРа | |
| 125 | Т***4 | Чехол | |
| 128 | Т***1 | Знак ОАО Амкодор | |
| 129 | 3***3 | Табличка Логотип ОАО АМКО- ДОР | |
| 131 | Т***5 | Знак Центр тяжести | |
| 132 | Т***7 | Табличка Место подъема | |
| 134 | Т***2 | Знак Место установки домкрата | |
| 138 | У***3 | Знак Опасность пореза | |
| 139 | У***4 | Знак Опасность раздавливания | |
| 140 | У***5 | Знак Опасность защемления | |
| 142 | У***1 | Знак Заправочная емкость | |
| 148 | 7***5 | Пломба свинцовая | |
| 153 | 3***7 | Заклёпка потайная | |
| 164 | 0***С | Проволока | |
| 165 | 1***I | Проволока |
