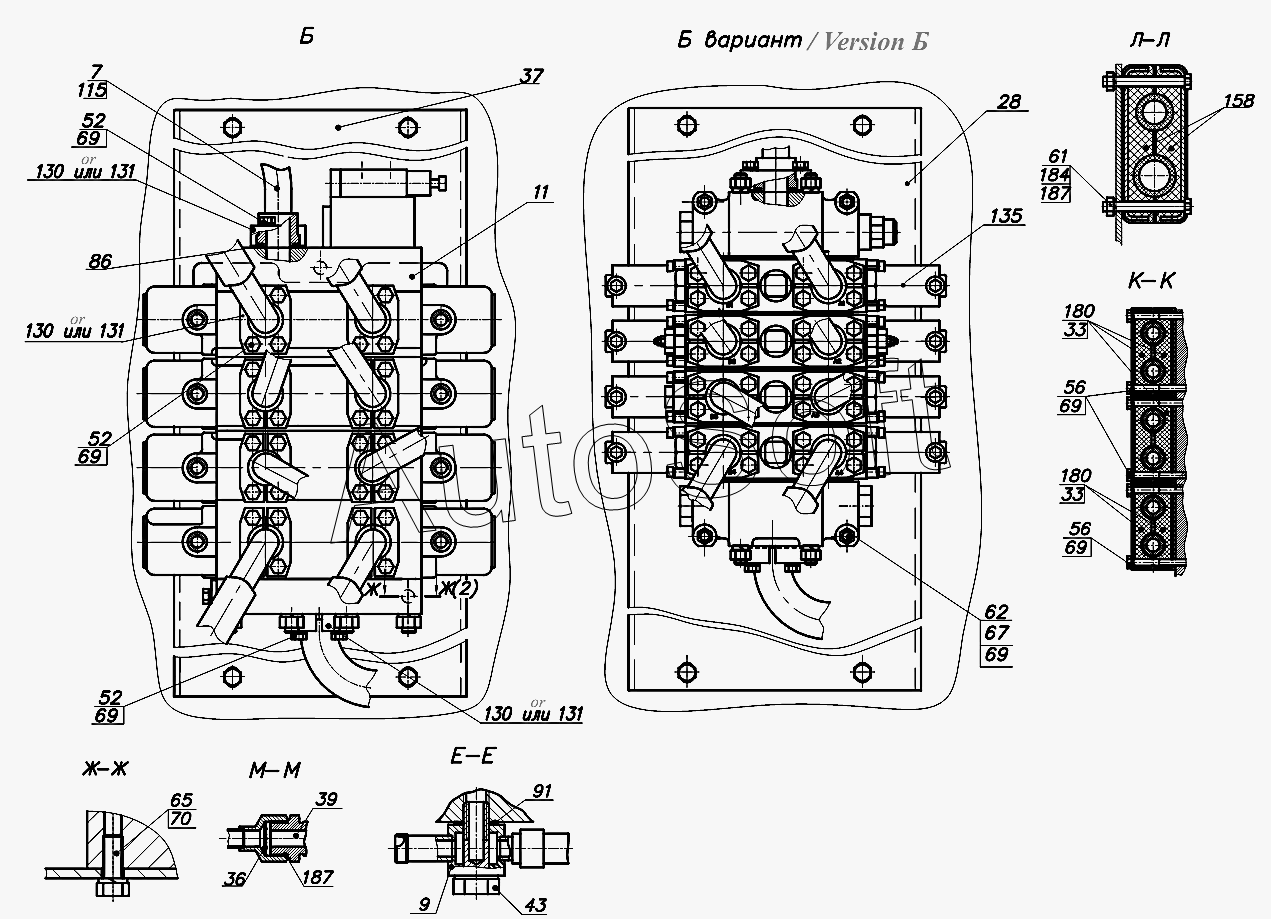

Каталог запасных частей к технике: Амкодор-332С4 (2016). Гидросистема погрузочного оборудования 332С.46.00.000-Б
7
9
11
28
33
33
36
37
39
43
52
52
52
56
56
61
62
65
67
69
69
69
69
69
69
70
86
91
115
130
130
130
131
131
131
135
158
158
180
180
180
187
187
187
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***Б | Трубопровод | |
| 5 | 3***Б | Трубопровод | |
| 7 | 3***0 | Трубопровод | |
| 9 | 3***0 | Угольник поворотный | |
| 11 | Р***0 | Гидрораспределитель четырех-секционный с гидроуправлением | |
| 12 | T***0 | Трубопровод | |
| 14 | Т***0 | Фланец | |
| 15 | Т***Б | Трубопровод | |
| 16 | Т***Б | Трубопровод | |
| 21 | Т***0 | Патрубок | |
| 22 | Т***0 | Фланец | |
| 23 | Т***0 | Фланец | |
| 28 | 3***1 | Швеллер | |
| 33 | Д***3 | Втулка | |
| 34 | T***5 | Скоба | |
| 36 | T***3 | Шайба | |
| 37 | Т***2 | Швеллер | |
| 39 | T***1 | Штуцер | |
| 43 | Т***5 | Болт зажимной | |
| 44 | Т***3 | Труба | |
| 52 | М***5 | Болт | |
| 53 | М***5 | Болт | |
| 55 | М***5 | Болт | |
| 56 | М***5 | Болт | |
| 61 | М***5 | Болт | |
| 62 | М***5 | Болт | |
| 65 | М***5 | Болт | |
| 67 | М***5 | Гайка | |
| 69 | 1***5 | Шайба | |
| 70 | 1***5 | Шайба | |
| 73 | С***5 | Шайба | |
| 86 | 0***2 | Кольцо | |
| 91 | 1***3 | Прокладка | |
| 94 | 2***3 | Прокладка | |
| 96 | G***3 | Прокладка | |
| 98 | 1***6 | Рукав | |
| 101 | 1***6 | Рукав | |
| 105 | 4***7 | Рукав | |
| 106 | 4***7 | Рукав | |
| 111 | T***2 | Зажим | |
| 114 | T***2 | Зажим | |
| 115 | 6***0 | Клапан контроля давления | |
| 118 | D***3 | Пластмассовая крышка для муфты | |
| 119 | D***0 | Пластмассовая крышка для муфты | |
| 124 | А***0 | Лента спиральная | |
| 126 | I***P | Штекер | |
| 127 | I***P | Муфта | |
| 130 | N***0 | Полуфланец | |
| 131 | P***b | Полуфланец | |
| 133 | D***3 | Пластмассовая крышка для муфты | |
| 134 | D***0 | Пластмассовая крышка для муфты | |
| 135 | R***У | Распределитель четырехсекционный | |
| 137 | Р***) | Рукав высокого давления | |
| 140 | P***L | Рукав высокого давления | |
| 143 | P***) | Рукав высокого давления | |
| 147 | P***) | Рукав высокого давления | |
| 151 | Р***0 | Рукав высокого давления | |
| 152 | Р***) | Рукав высокого давления | |
| 153 | I***P | Штекер | |
| 155 | I***P | Муфта | |
| 157 | 3***0 | Колодка | |
| 157 | 3***T | Колодка | |
| 158 | 3***0 | Колодка | |
| 158 | 3***T | Колодка | |
| 159 | 3***0 | Управление гидрораспределителем | |
| 159 | 3***T | Управление гидрораспределителем | |
| 161 | 3***3 | Бак масляный | |
| 161 | 3***4 | Бак масляный | |
| 161 | 3***Т | Бак масляный | |
| 163 | 3***Т | Трубопровод | |
| 163 | Т***0 | Трубопровод | |
| 168 | 3***0 | Коллектор | |
| 168 | Т***Б | Коллектор | |
| 170 | Т***0 | Цилиндр ковшовый | |
| 170 | Т***Т | Цилиндр ковшовый | |
| 171 | Т***0 | Цилиндр стреловой | |
| 171 | Т***Т | Цилиндр стреловой | |
| 178 | Т***0 | Угольник поворотный | |
| 178 | Т***0 | Угольник поворотный | |
| 180 | Т***0 | Колодка | |
| 180 | Т***Т | Колодка | |
| 185 | М***5 | Гайка | |
| 187 | 0***2 | Кольцо | |
| 187 | 3***0 | Кольцо | |
| 191 | 0***2 | Кольцо | |
| 191 | 3***0 | О-Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
