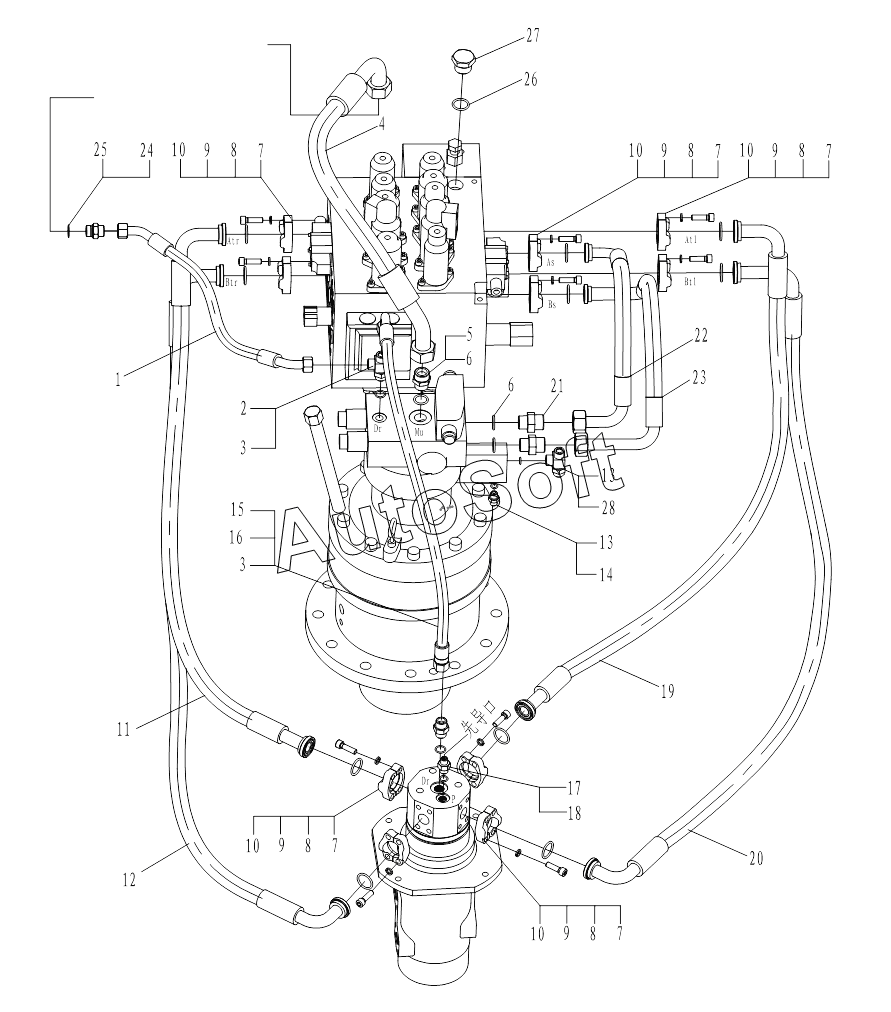

Каталог запасных частей к технике: Амкодор-3225 (2018). Верхняя гидросистема
1
2
3
3
4
5
6
6
7
7
7
7
7
8
8
8
8
8
9
9
9
9
9
10
10
10
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***6 | Рукав в сборе | |
| 1-1 | 1***0 | Кольцо уплотнительное | |
| 10 | B***5 | Болт | |
| 11 | W***6 | Рукав в сборе | |
| 12 | W***7 | Рукав в сборе | |
| 13 | B***5 | Кольцо уплотнительное | |
| 14 | W***4 | Соединитель | |
| 15 | W***2 | Рукав в сборе | |
| 15-1 | 1***0 | Кольцо уплотнительное | |
| 16 | W***1 | Соединитель | |
| 17 | W***5 | Соединитель | |
| 18 | B***6 | Кольцо уплотнительное | |
| 19 | W***5 | Рукав в сборе | |
| 2 | W***7 | Соединитель | |
| 20 | W***8 | Рукав в сборе | |
| 21 | W***8 | Соединитель | |
| 22 | W***0 | Рукав в сборе | |
| 22-1 | 1***4 | Кольцо уплотнительное | |
| 23 | W***1 | Рукав в сборе | |
| 23-1 | 1***4 | Кольцо уплотнительное | |
| 24 | W***8 | Соединитель | |
| 25 | W***9 | Резиновая шайба | |
| 26 | B***9 | Кольцо уплотнительное | |
| 27 | W***6 | Резиновая шайба | |
| 28 | W***5 | Тройник | |
| 3 | B***7 | Кольцо уплотнительное | |
| 4 | W***0 | Рукав в сборе | |
| 4-1 | 1***0 | Кольцо уплотнительное | |
| 5 | W***4 | Соединитель | |
| 6 | B***8 | Кольцо уплотнительное | |
| 7 | F***4 | Составной фланец | |
| 8 | W***1 | Кольцо уплотнительное | |
| 9 | B***1 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
