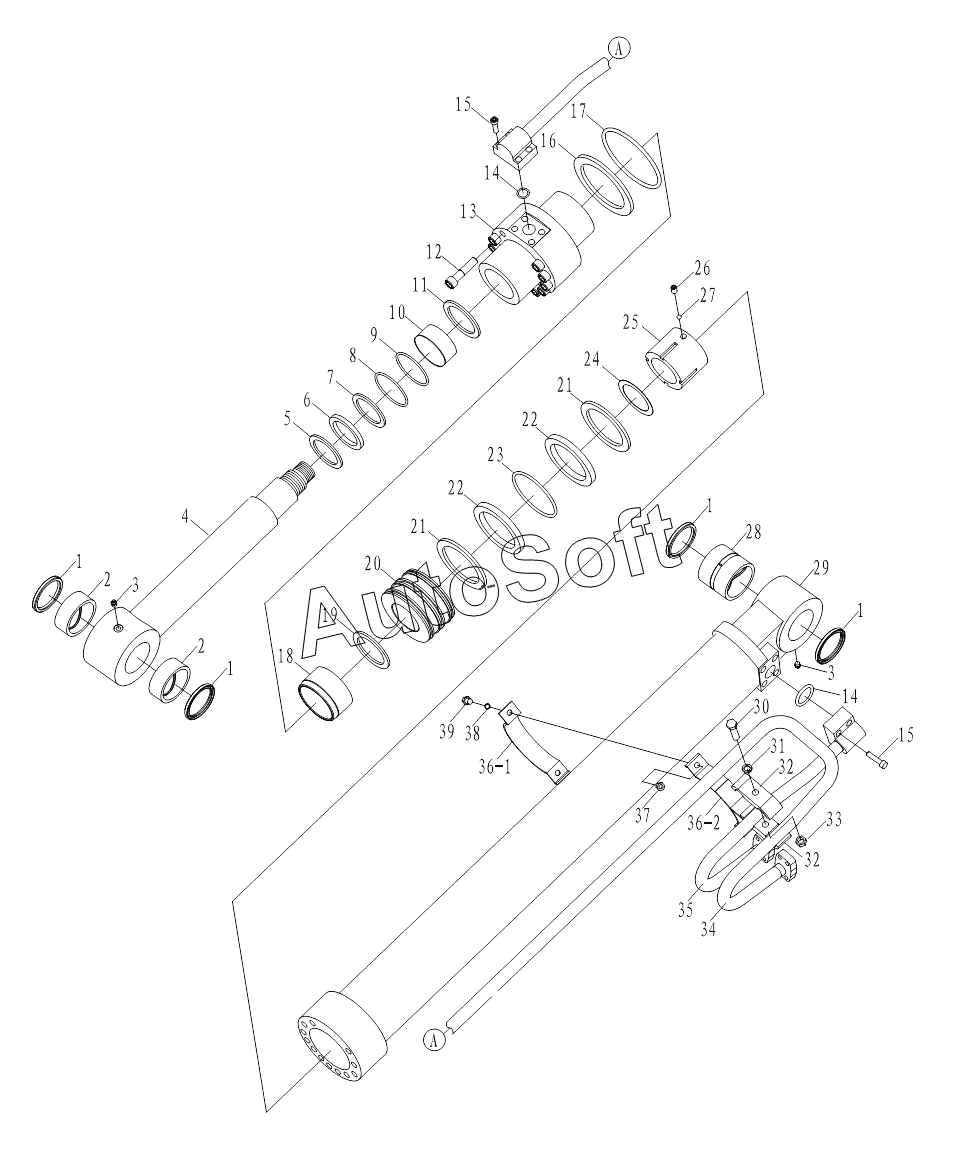

Каталог запасных частей к технике: Амкодор-3225 (2018). Правый гидроцилиндр стрелы W-17-00057
1
1
1
1
1
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***8 | Пыльник | |
| 2 | В***5 | Втулка дистанционная | |
| 3 | G***9 | Маслёнка | |
| 4 | 1***0 | Тяга в сборе | |
| 5 | Q***6 | Кольцо опорное | |
| 6 | D***5 | Пыльник | |
| 7 | К***3 | Кольцо опорное | |
| 8 | I***5 | Уплотнение штоковое | |
| 9 | H***5 | Кольцевой амотизатор | |
| 10 | M***0 | Втулка | |
| 11 | Q***9 | Кольцо опорное | |
| 12 | G***5 | Болтовое соединение | |
| 13 | Q***9 | Крышка | |
| 14 | 2***7 | Кольцо уплотнительное | |
| 15 | G***5 | Болтовое соединение | |
| 16 | К***2 | Кольцо опорное | |
| 17 | 2***9 | Кольцо уплотнительное | |
| 18 | Q***6 | Кольцевая подушка | |
| 19 | Q***6 | Кольцевой амотизатор | |
| 20 | Q***9 | Поршень | |
| 21 | К***8 | Кольцо грязесъёмное | |
| 22 | К***7 | Кольцевая выработка | |
| 23 | S***5 | Уплотнение поршневое | |
| 24 | Q***9 | Шайба | |
| 25 | Q***6 | Гайка | |
| 26 | G***5 | Болт | |
| 27 | G***9 | Стальной шарик | |
| 28 | В***1 | Втулка дистанционная | |
| 29 | 1***0 | Гильза цилиндра в сборе | |
| 30 | G***8 | Болт | |
| 31 | G***7 | Шайба пружинная | |
| 32 | Q***6 | Прижим трубы | |
| 33 | G***8 | Гайка | |
| 34 | 1***0 | Труба в сборе | |
| 35 | 1***0 | Труба в сборе | |
| 36 | 1***0 | Бандаж в сборе | |
| 37 | G***8 | Гайка | |
| 38 | G***7 | Шайба пружинная | |
| 39 | G***8 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
