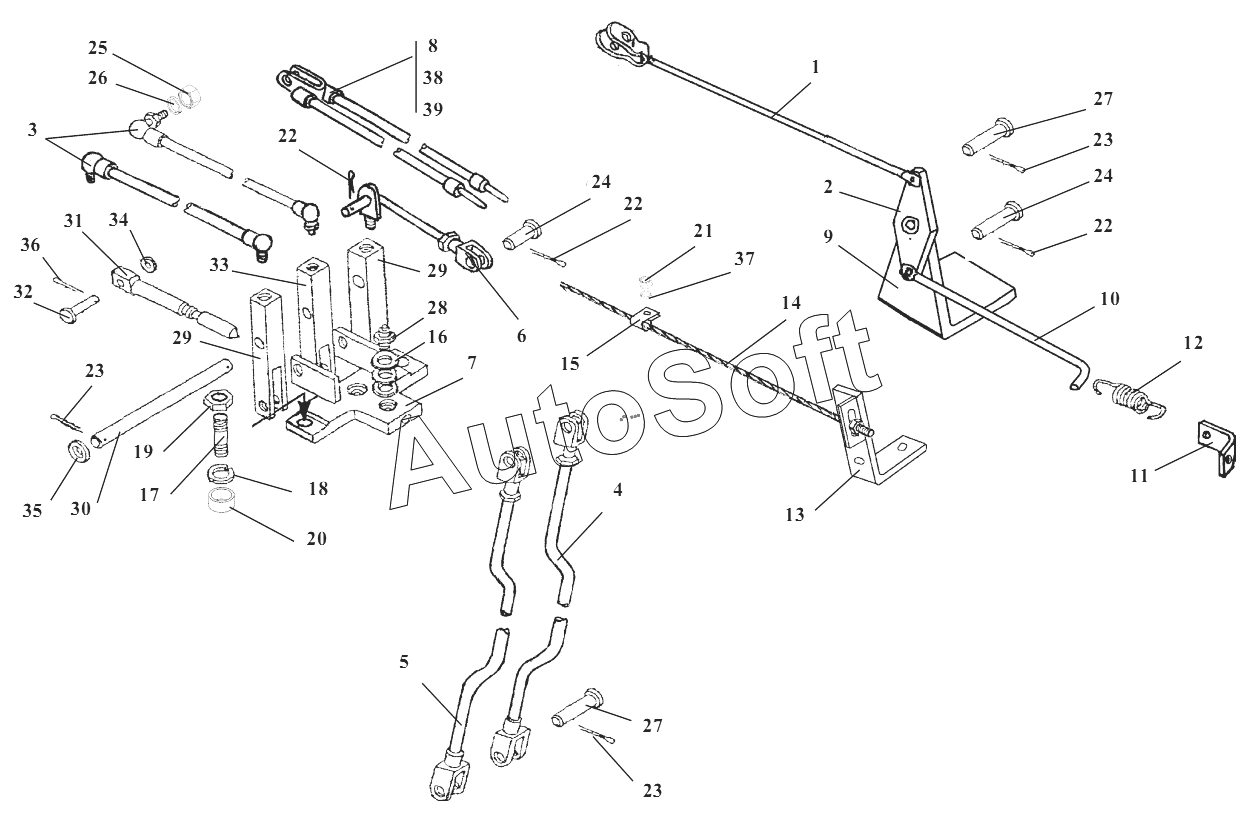

Каталог запасных частей к технике: Амкодор-352 (2008). 350.09.00.000 Управление
/54.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
23
24
24
25
26
27
27
28
29
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Тяга | |
| 2 | 3***0 | Рычаг | |
| 3 | Т***0 | Тяга | |
| 4 | Т***0 | Тяга | |
| 5 | Т***0 | Тяга | |
| 6 | Т***0 | Тяга | |
| 7 | Т***0 | Механизм управления | |
| 8 | Т***0 | Тяга | |
| 9 | 3***0 | Кронштейн | |
| 10 | 3***0 | Тяга | |
| 11 | Т***3 | Кронштейн | |
| 12 | Т***3 | Пружина | |
| 13 | 3***0 | Кронштейн | |
| 14 | 3***0 | Трос | |
| 15 | Д***5 | Хомут | |
| 16 | Т***8 | Шайба | |
| 17 | Т***3 | Шпилька | |
| 18 | 1***2 | Шайба | |
| 19 | M***6 | Гайка | |
| 20 | Т***2 | Втулка | |
| 21 | М***6 | Гайка | |
| 22 | 2***9 | Шплинт | |
| 23 | 2***9 | Шплинт | |
| 24 | 6***0 | Ось | |
| 25 | М***5 | Гайка | |
| 26 | 1***2 | Шайба | |
| 27 | 6***0 | Ось | |
| 28 | B***8 | Выключатель | |
| 29 | T***9 | Рычаг | |
| 30 | T***5 | Ось | |
| 31 | Т***1 | Шток | |
| 32 | Т***2 | Ось | |
| 33 | Т***4 | Рычаг | |
| 34 | А***1 | Шайба | |
| 35 | А***1 | Шайба | |
| 36 | 3***9 | Шплинт | |
| 37 | 8***2 | Шайба | |
| 38 | Т***2 | Вилка | |
| 39 | М***5 | Гайка |
