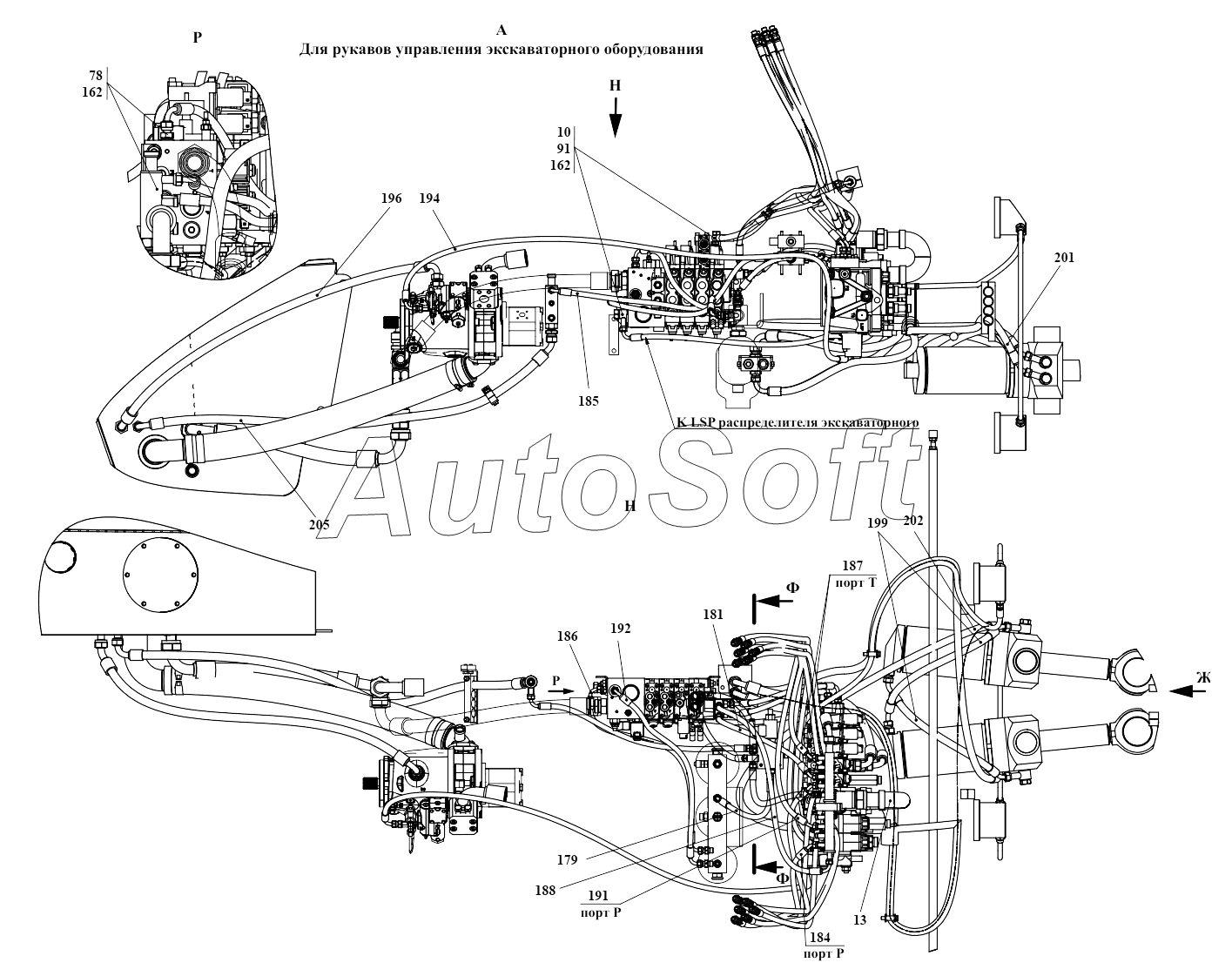

Каталог запасных частей к технике: Амкодор-732 (2015). Гидросистема экскаваторного оборудования 732.46.10.000-Б
10
13
78
91
162
162
179
181
184
185
186
187
188
191
192
194
196
199
201
202
205
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 7***0 | Гидробак | |
| 4 | 7***0 | Коллектор | |
| 5 | 7***0 | Трубопровод | |
| 6 | 7***1 | Трубопровод | |
| 7 | 7***Б | Угольник поворотный | |
| 8 | 7***Б | Трубопровод | |
| 9 | 7***Б | Гидрораспределитель | |
| 10 | 7***0 | Угольник поворотный | |
| 11 | 7***0 | Колодка | |
| 11 | 7***1 | Прижим | |
| 11 | 7***2 | Втулка | |
| 11 | 8***5 | Шайба | |
| 11 | М***5 | Болт | |
| 11 | М***5 | Гайка | |
| 12 | 6***С | Отвод | |
| 12 | 7***Б | Фланец | |
| 12 | 7***1 | Фланец | |
| 12 | 7***3 | Колено | |
| 12 | 7***Б | Ниппель | |
| 12 | 7***Б | Ниппель | |
| 13 | 7***Б | Фланец | |
| 13 | 7***Б | Фланец | |
| 13 | 7***5 | Переходник | |
| 13 | 9***6 | Отвод | |
| 13 | У***3 | Штуцер | |
| 15 | 7***Б | Коллектор сливной | |
| 17 | 7***0 | Трубопровод | |
| 17 | 7***1 | Труба | |
| 17 | P***X | Кольцо врезное | |
| 17 | М***X | Гайка | |
| 18 | 7***0 | Трубопровод | |
| 18 | 7***1 | Труба | |
| 18 | P***X | Кольцо врезное | |
| 18 | М***X | Гайка | |
| 19 | 7***0 | Угольник поворотный | |
| 20 | 7***0 | Трубопровод | |
| 21 | 7***0 | Блок клапанов | |
| 22 | 7***0 | Гидроцилиндр | |
| 23 | 7***Б | Гидроцилиндр | |
| 24 | 7***Б | Гидроцилиндр | |
| 25 | 7***0 | Гидроцилиндр | |
| 27 | 7***0 | Гидроцилиндр | |
| 35 | 7***2 | Болт зажимной | |
| 36 | 7***3 | Болт зажимной | |
| 37 | 7***4 | Колодка | |
| 38 | 7***Б | Колодка верхняя | |
| 39 | 7***6 | Колодка | |
| 40 | 7***Б | Колодка верхняя | |
| 41 | 7***8 | Вставка | |
| 42 | 7***9 | Болт зажимной | |
| 44 | 7***2 | Тройник | |
| 45 | 7***3 | Фланец | |
| 47 | 7***5 | Колодка | |
| 48 | 7***6 | Угольник | |
| 49 | 7***8 | Пластина | |
| 51 | 7***9 | Контргайка | |
| 59 | 7***1 | Труба | |
| 60 | 7***2 | Пруток | |
| 60 | 7***Б | Пруток | |
| 63 | 7***1 | Штуцер | |
| 67 | 7***9 | Проставка | |
| 68 | 7***2 | Шпилька | |
| 69 | 7***2 | Болт зажимной | |
| 70 | У***2 | Штуцер | |
| 71 | У***4 | Штуцер | |
| 72 | У***0 | Штуцер | |
| 74 | У***3 | Штуцер | |
| 75 | У***7 | Штуцер | |
| 76 | У***8 | Штуцер | |
| 78 | У***1 | Штуцер | |
| 80 | У***1 | Штуцер | |
| 87 | У***7 | Штуцер | |
| 91 | У***3 | Болт зажимной | |
| 93 | У***6 | Заглушка | |
| 95 | У***1 | Тройник | |
| 97 | У***3 | Заглушка | |
| 102 | Б***5 | Болт | |
| 103 | Б***5 | Болт | |
| 104 | Б***5 | Болт | |
| 110 | Б***5 | Болт | |
| 112 | Б***5 | Болт | |
| 115 | В***5 | Винт | |
| 117 | Г***5 | Гайка | |
| 118 | Ш***5 | Шайба | |
| 119 | Ш***5 | Шайба 8.65Г.0115 | |
| 120 | Ш***5 | Шайба | |
| 121 | Ш***5 | Шайба | |
| 123 | Ш***5 | Шайба | |
| 124 | Г***8 | Гайка накидная | |
| 125 | 0***2 | Кольцо | |
| 126 | 0***2 | Кольцо | |
| 127 | 0***2 | Кольцо | |
| 128 | 0***2 | Кольцо | |
| 131 | К***а | Контргайка | |
| 134 | К***а | Контргайка | |
| 135 | К***а | Контргайка | |
| 136 | К***а | Контргайка | |
| 139 | Ш***к | Шарик | |
| 153 | S***5 | Гидрораспределитель | |
| 155 | 6***1 | Клапан контроля давления | |
| 156 | 6***0 | Клапан контроля давления | |
| 157 | V***4 | Гидроклапан обратный | |
| 159 | T***8 | Кабельная стяжка | |
| 160 | U***2 | Кольцо уплотнительное | |
| 161 | U***6 | Кольцо уплотнительное | |
| 162 | U***1 | Кольцо уплотнительное | |
| 163 | U***3 | Кольцо уплотнительное | |
| 164 | U***5 | Кольцо уплотнительное | |
| 165 | U***7 | Кольцо уплотнительное | |
| 166 | U***0 | Кольцо уплотнительное | |
| 167 | Л***а | Лента спиральная | |
| 168 | 1***E | Муфта | |
| 169 | D***A | Колпачок для штекера | |
| 170 | D***A | Крышка для муфты | |
| 171 | О***0 | О-Кольцо | |
| 172 | Х***1 | Хомут | |
| 174 | P***b | Полуфланец | |
| 178 | 1***L | Рукав | |
| 179 | 1***0 | РВД | |
| 180 | 1***0 | Рукав высокого давления | |
| 181 | 1***G | Рукав высокого давления | |
| 184 | 1***5 | Рукав высокого давления | |
| 185 | 1***5 | Рукав высокого давления | |
| 186 | 1***0 | РВД | |
| 187 | 1***5 | Рукав высокого давления | |
| 188 | 1***G | Рукав высокого давления | |
| 189 | 1***5 | РВД | |
| 191 | 1***5 | Рукав высокого давления | |
| 192 | 1***0 | Рукав высокого давления | |
| 193 | 1***0 | РВД | |
| 194 | 1***0 | Рукав высокого давления | |
| 196 | 1***0 | Рукав высокого давления | |
| 197 | 1***0 | Рукав высокого давления | |
| 198 | 1***L | Рукав высокого давления | |
| 199 | 2***5 | Рукав высокого давления | |
| 201 | 2***5 | Рукав высокого давления | |
| 202 | 2***0 | Рукав высокого давления | |
| 203 | 2***0 | Рукав высокого давления | |
| 205 | 2***0 | Рукав высокого давления | |
| 206 | 2***L | Рукав высокого давления | |
| 207 | 2***0 | Рукав высокого давления | |
| 207 | 2***0 | Рукав высокого давления | |
| 208 | 2***0 | Рукав высокого давления | |
| 208 | 2***0 | Рукав высокого давления | |
| 210 | 2***0 | Рукав высокого давления | |
| 210 | 2***0 | Рукав высокого давления | |
| 211 | 2***0 | Рукав высокого давления | |
| 211 | 2***0 | Рукав высокого давления | |
| 216 | 2***0 | Рукав высокого давления | |
| 224 | 2***0 | Рукав высокого давления | |
| 225 | 2***0 | Рукав высокого давления | |
| 225 | 2***0 | Рукав высокого давления | |
| 226 | 2***0 | Рукав высокого давления | |
| 226 | 2***0 | Рукав высокого давления | |
| 227 | 2***L | Рукав высокого давления | |
| 227 | Р***L | Рукав высокого давления | |
| 232 | 2***0 | Рукав высокого давления | |
| 285 | T***5 | Рукав всасывающий | |
| 287 | R***1 | Хомут | |
| 288 | 1***E | Штекер |
