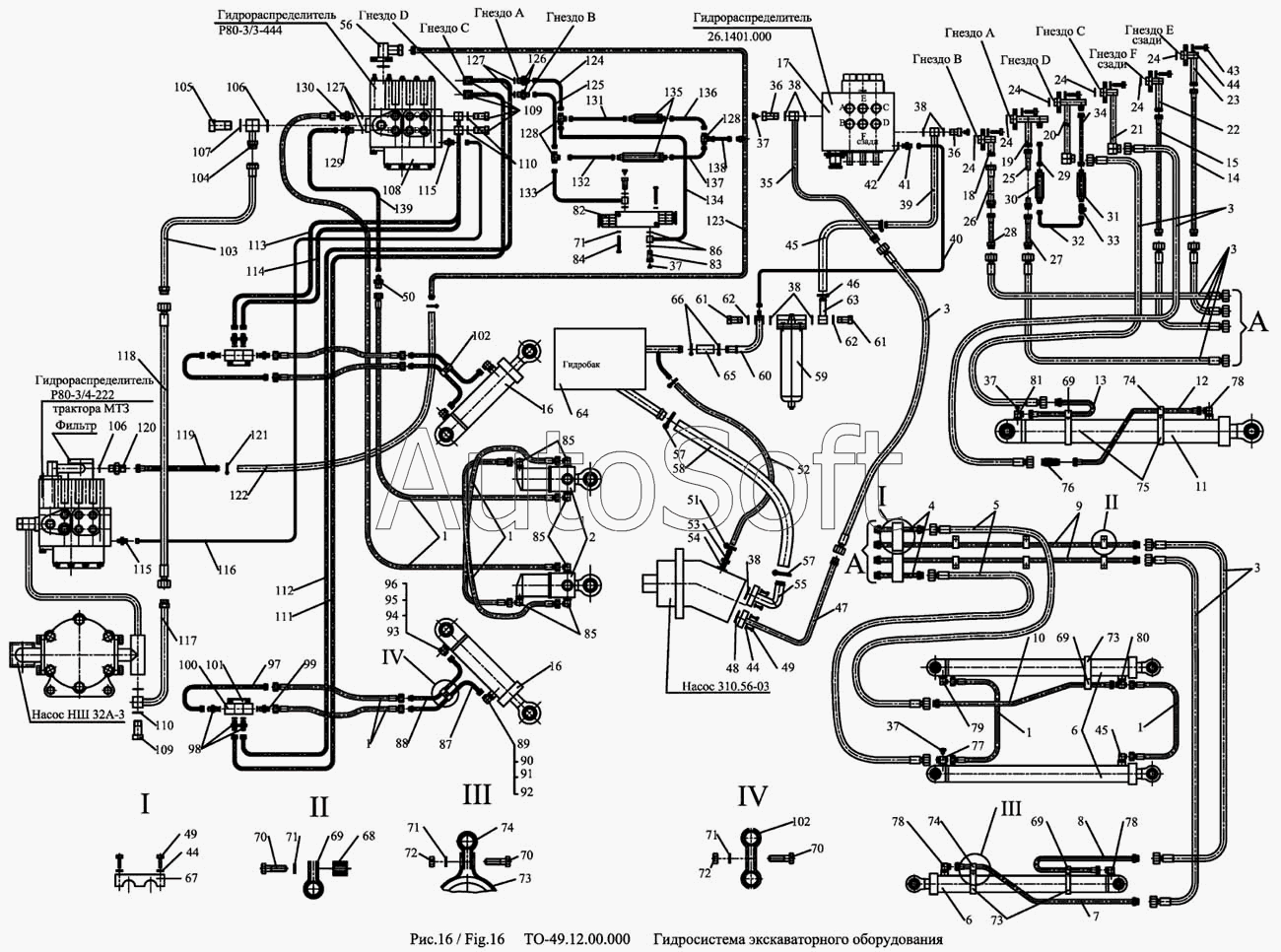

Каталог запасных частей к технике: Амкодор-702В (ТО-49-40) (2003). Гидросистема
1
1
1
1
1
2
2
3
3
3
3
4
5
6
6
7
8
9
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
24
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
37
37
38
38
38
38
39
40
41
42
43
44
44
44
45
45
46
47
48
49
49
50
51
52
53
54
55
56
57
57
58
59
60
61
61
62
62
63
64
65
66
67
68
69
69
69
69
70
70
70
71
71
71
71
72
72
73
73
73
74
74
74
75
76
77
78
78
78
79
80
81
82
83
84
85
85
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
102
103
104
105
106
106
107
108
109
109
110
110
111
112
113
114
115
115
116
117
118
119
120
121
122
123
124
125
126
127
127
128
128
129
130
131
132
133
134
135
136
137
138
139
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***У | Рукав | |
| 2 | 1***0 | Гидроцилиндр | |
| 2 | Т***0 | Гидроцилиндр | |
| 3 | Р***У | Рукав | |
| 4 | Т***0 | Трубопровод | |
| 5 | Р***У | Рукав | |
| 6 | 1***0 | Гидроцилиндр | |
| 6 | Т***0 | Гидроцилиндр | |
| 7 | Т***0 | Трубопровод | |
| 8 | Т***0 | Трубопровод | |
| 9 | Т***0 | Трубопровод | |
| 10 | Т***0 | Трубопровод | |
| 11 | 1***0 | Гидроцилиндр | |
| 11 | Т***1 | Гидроцилиндр | |
| 12 | Т***0 | Трубопровод | |
| 13 | Т***0 | Трубопровод | |
| 14 | Т***0 | Трубопровод | |
| 15 | Т***0 | Трубопровод | |
| 16 | 1***0 | Гидроцилиндр | |
| 16 | Т***0 | Гидроцилиндр | |
| 17 | 2***0 | Гидрораспределитель | |
| 18 | Т***0 | Переходник | |
| 19 | Т***0 | Переходник | |
| 20 | Т***0 | Переходник | |
| 21 | Т***0 | Переходник | |
| 22 | Т***1 | Переходник | |
| 23 | Т***2 | Переходник | |
| 24 | 0***3 | Кольцо | |
| 25 | Т***0 | Трубопровод | |
| 26 | Т***0 | Трубопровод | |
| 27 | Т***0 | Трубопровод | |
| 28 | Т***0 | Трубопровод | |
| 29 | Т***0 | Трубопровод | |
| 30 | Т***0 | Клапан предохранительный | |
| 31 | Т***0 | Клапан предохранительный | |
| 32 | Т***0 | Трубопровод | |
| 33 | Т***0 | Соединение | |
| 34 | Т***0 | Трубопровод | |
| 35 | Т***0 | Трубопровод | |
| 36 | Т***4 | Болт зажимной | |
| 37 | Т***7 | Пробка | |
| 38 | 0***3 | Кольцо | |
| 39 | Т***0 | Трубопровод | |
| 40 | Т***0 | Трубопровод | |
| 41 | Т***2 | Штуцер | |
| 42 | 1***8 | Прокладка | |
| 43 | М***6 | Болт | |
| 44 | 1***2 | Шайба | |
| 45 | 3***2 | Рукав | |
| 46 | Д***0 | Хомут | |
| 47 | Т***0 | Трубопровод | |
| 48 | 0***3 | Кольцо | |
| 49 | М***6 | Болт | |
| 50 | Д***5 | Штуцер | |
| 51 | Д***0 | Хомутик | |
| 52 | 1***2 | Рукав | |
| 53 | Т***7 | Штуцер | |
| 54 | 0***3 | Кольцо | |
| 55 | Т***0 | Фланец | |
| 56 | 0***3 | Кольцо | |
| 57 | Т***0 | Хомут | |
| 58 | 4***2 | Рукав | |
| 59 | У***0 | Фильтр линейный | |
| 60 | Т***0 | Трубопровод | |
| 61 | А***7 | Болт зажимной | |
| 62 | 4***8 | Прокладка | |
| 63 | Т***0 | Трубопровод | |
| 64 | Т***0 | Установка гидробака и фильтра | |
| 65 | 3***2 | Рукав | |
| 66 | Д***0 | Хомут | |
| 67 | Т***0 | Колодка верхняя | |
| 68 | Т***1 | Втулка | |
| 69 | Т***5 | Хомут | |
| 70 | М***6 | Болт | |
| 71 | 8***2 | Шайба | |
| 72 | М***5 | Гайка | |
| 73 | Т***3 | Хомут | |
| 74 | Т***4 | Хомут | |
| 75 | Т***2 | Хомут | |
| 76 | Т***0 | Дроссель | |
| 77 | Т***8 | Тройник | |
| 78 | Т***4 | Угольник | |
| 79 | Т***3 | Угольник | |
| 80 | Т***7 | Тройник | |
| 81 | Т***5 | Угольник | |
| 82 | 2***0 | Клапан перепускной | |
| 83 | Т***8 | Болт зажимной | |
| 84 | М***6 | Болт | |
| 85 | 8***2 | Шайба | |
| 86 | 1***8 | Прокладка | |
| 87 | Т***0 | Трубопровод | |
| 88 | Т***0 | Трубопровод | |
| 89 | Т***7 | Угольник поворотный | |
| 90 | Т***4 | Установочная гайка | |
| 91 | Т***7 | Защитная шайба | |
| 92 | 0***3 | кольцо | |
| 93 | Д***0 | Клапан замедлительный | |
| 94 | Д***4 | Гайка установочная | |
| 95 | Д***5 | Защитная шайба | |
| 96 | 0***3 | Кольцо | |
| 97 | Т***0 | Трубопровод | |
| 98 | Д***8 | Штуцер | |
| 99 | Д***9 | Штуцер | |
| 100 | У***0 | Гидрозамок | |
| 101 | Т***8 | Кронштейн клапана | |
| 102 | Д***4 | Скоба | |
| 103 | Т***0 | Трубопровод | |
| 104 | Т***0 | Угольник поворотный | |
| 105 | Т***5 | Болт зажимной | |
| 106 | 0***3 | Кольцо | |
| 107 | 2***8 | Прокладка | |
| 108 | Р***4 | Гидрораспределитель | |
| 109 | Т***6 | Болт зажимной | |
| 110 | 2***8 | Прокладка | |
| 111 | Т***0 | Трубопровод | |
| 112 | Т***0 | Трубопровод | |
| 113 | Т***0 | Трубопровод | |
| 114 | Т***0 | Трубопровод | |
| 115 | Т***4 | Штуцер | |
| 116 | Т***0 | Трубопровод | |
| 117 | Т***0 | Трубопровод | |
| 118 | Р***У | Рукав | |
| 119 | Т***0 | Трубопровод | |
| 120 | Т***2 | Штуцер | |
| 121 | Д***0 | Хомутик | |
| 122 | 2***2 | Рукав | |
| 123 | Т***0 | Трубопровод | |
| 124 | Т***0 | Трубопровод | |
| 125 | Т***0 | Трубопровод | |
| 126 | Т***7 | Штуцер | |
| 127 | 0***3 | Кольцо | |
| 128 | Т***9 | Тройник | |
| 129 | Т***1 | Штуцер | |
| 130 | Т***3 | Штуцер | |
| 131 | Т***0 | Трубопровод | |
| 132 | Т***0 | Трубопровод | |
| 133 | Т***0 | Трубопровод | |
| 134 | Т***0 | Трубопровод | |
| 135 | Т***0 | Клапан предохранительный | |
| 136 | Т***0 | Трубопровод | |
| 137 | Т***0 | Трубопровод | |
| 138 | Т***0 | Трубопровод | |
| 139 | Т***0 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
