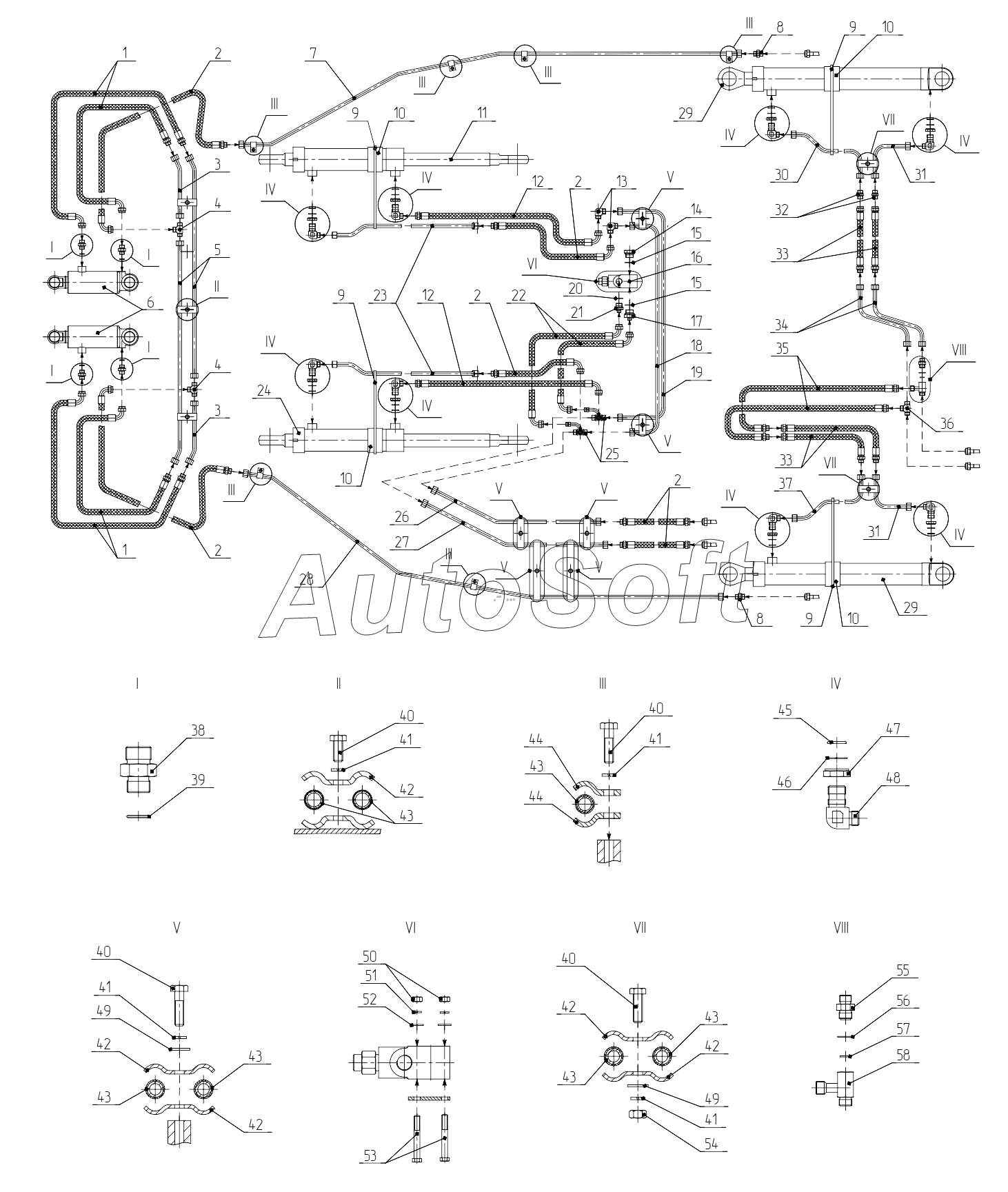

Каталог запасных частей к технике: Амкодор-702ЕМ-03 (2010). 702ЕА.46.00.000 Гидросистема
1
1
2
2
2
2
2
3
3
4
4
5
6
7
8
8
9
9
9
9
10
10
10
10
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
31
32
33
33
34
35
36
37
38
39
40
40
40
40
41
41
41
41
42
42
42
42
42
43
43
43
43
43
43
44
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Рукав | |
| 2 | 2***0 | Рукав | |
| 3 | 7***0 | Трубопровод | |
| 4 | П***2 | Тройник | |
| 5 | 7***0 | Трубопровод | |
| 6 | К***0 | Гидроцилиндр | |
| 7 | 7***0 | Трубопровод | |
| 8 | П***0 | Штуцер | |
| 9 | 9***0 | Хомут "NORMA" | |
| 10 | 7***7 | Прокладка | |
| 11 | 7***1 | Гидроцилиндр | |
| 12 | 2***1 | Рукав | |
| 13 | П***9 | Угольник | |
| 14 | П***5 | Пробка | |
| 15 | 3***3 | Прокладка | |
| 16 | У***1 | Клапан предохрпнительный | |
| 17 | П***3 | Штуцер | |
| 18 | 7***0 | Трубопровод | |
| 19 | 7***0 | Трубопровод | |
| 20 | 2***3 | Прокладка | |
| 21 | П***0 | Штуцер | |
| 22 | 2***1 | Рукав | |
| 23 | 7***0 | Трубопровод | |
| 24 | 7***0 | Гидроцилиндр | |
| 25 | 7***0 | Тройник | |
| 26 | 7***0 | Трубопровод | |
| 27 | 7***0 | Трубопровод | |
| 28 | 7***0 | Трубопровод | |
| 29 | Ц***1 | Гидроцилиндр | |
| 30 | 7***0 | Трубопровод | |
| 31 | 7***0 | Трубопровод | |
| 32 | П***9 | Штуцер | |
| 33 | 2***0 | Рукав | |
| 34 | 7***0 | Трубопровод | |
| 35 | 2***0 | Рукав | |
| 36 | П***5 | Тройник | |
| 37 | 7***1 | Трубопровод | |
| 38 | П***7 | Штуцер | |
| 39 | 0***2 | Кольцо | |
| 40 | М***5 | Болт | |
| 41 | 8***5 | Шайба | |
| 42 | П***1 | Скоба | |
| 43 | 7***1 | Прокладка | |
| 44 | П***2 | Скоба | |
| 45 | 0***2 | Кольцо | |
| 46 | 7***1 | Шайба защитная | |
| 47 | П***5 | Гайка установочная | |
| 48 | П***2 | Угольник | |
| 49 | С***5 | Шайба | |
| 50 | М***5 | Гайка | |
| 51 | 1***5 | Шайба | |
| 52 | С***5 | Шайба | |
| 53 | М***5 | Болт | |
| 54 | М***5 | Гайка | |
| 55 | 7***1 | Штуцер | |
| 56 | 2***3 | Прокладка | |
| 57 | 7***4 | Шайба | |
| 58 | 7***0 | Корпус |
